Пленочный теплый пол: обзор, схема подключения, монтаж

На рынке систем обогрева пленочные теплые полы из экзотических видов отопления уже превратились в популярную, эффективную и достаточно экономичную альтернативу классическим системам. Причина проста – появление современных пленочных материалов, которые относительно недороги и доступны, не требуют серьезных капитальных расходов при оборудовании помещения и быстро монтируются, в том числе и самостоятельно при минимальных навыках работы.

Пленочный теплый пол Ю.Корейского производства

Данная статья станет подробным анализом особенностей инфракрасных пленочных теплых полов российского и южнокорейского производства.

Инфракрасный пленочный теплый пол Ю.Корейского производства в рулоне

Обратите внимание, что здесь мы рассматриваем инфракрасный теплый пол в качестве дополнительного источника тепла в жилых помещениях. Если вас интересует монтаж пленочного теплого пола как основной вид отопительной системы, то рекомендуем использовать греющий потолок на основе соответствующих пленочных материалов. Это на порядок эффективнее.

Виды, устройство и принцип работы инфракрасных пленочных полов

Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение. Это обусловлено несколькими факторами:

  • равномерный прогрев материала практически по всей площади;
  • удобные типоразмеры: преимущественно рулонные поставки длиной по 100 м различной ширины (500–1000 мм) с шагом отреза 200–250 мм;
  • несколько разновидностей мощности в пределах 110–400 Вт/кв.м;
  • рекордные гарантии качества (10–20 лет функционирования);
  • оптимальная стоимость, доступная большинству потребителей.

Самыми известными производителями инфракрасных пленочных материалов являются Q-Term, Heat Plus, RexVA, STEM Energy, «Хит-Лайт» и несколько других компаний. Это электронагреватели на карбоновой основе, поставляемые в бухтах, особенности работы которых мы и разберем.

Монтаж пленочного теплого пола включает укладку специальной пленки, поперек которой расположены карбоновые нагреватели (см. рисунок), имеющие линейную форму.

Пленочный теплый пол – карбоновые нагревательные элементы в пленочных теплых полах Ю.Корейского производства

Данные нагреватели обладают строго рассчитанным удельным сопротивлением. При прохождении электротока здесь электрическая энергия преобразуется в тепловую, то есть пленка нагревается. Полученное тепло равномерно распределяется по всей поверхности, достаточно быстро прогревая покрытие вашего чистового пола.

Токоведущие медные полосы (шины) расположены по обоим краям рулона. Разнообразие типоразмеров и маркировка линий разреза позволяет раскроить пленочный материал прямо по месту практически без потерь. Кроме того, благодаря большой гибкости, эластичности и минимальной толщине (всего 0,338 мм) материал отлично прилегает к любой поверхности, не требуя ее особой подготовки при монтаже пленочного теплого пола. Вес одного «квадрата» электронагревателя 0,4 кг.

Конструкция карбонового (полосатого) пленочного теплого пола Ю.Корейского производства

Основные разновидности мощности южнокорейских пленок: 150, 220, 300, 400 Вт/кв.м (имеются и менее распространенные варианты). Ширина материала чаще всего имеет следующие шаги: 0,5, 0,8 и 1,0 м. Все южнокорейские нагреватели отлично зарекомендовали себя. Главное – точная схема подключения пленочного теплого пола, качественный монтаж согласно предоставляемой инструкции и правильная эксплуатация. Многие из этих нагревателей подходят не только для оснащения теплого пола, но и для греющих потолков (в том числе – как основных источников тепла).

Среди российских производителей инфракрасных электронагревателей на особом месте находится ЗЕБРА ЭВО-300 WF. Это отличная разработка компании ПСО «Эволюшн», которая получила известность после выпуска популярных нагревателей для греющего потолка (ЗЕБРА ЭВО-300 серии SOFT, ST, PRO, EX). ЭВО-300 WF создавался специально для теплых полов. «Зебра» является модульным устройством, оснащается заземляющим контуром и корпусом из алюминиевой фольги.

Модульный нагреватель ЗЕБРА ЭВО-300 WF для теплого пола

Главное преимущество «Зебры» WF – одностороннее тепловое излучение, при котором до 95 % энергии идет непосредственно на обогрев, обеспечивая рекордный КПД системы.

Конструкция модульного нагревателя ЗЕБРА ЭВО-300 WF для теплого пола

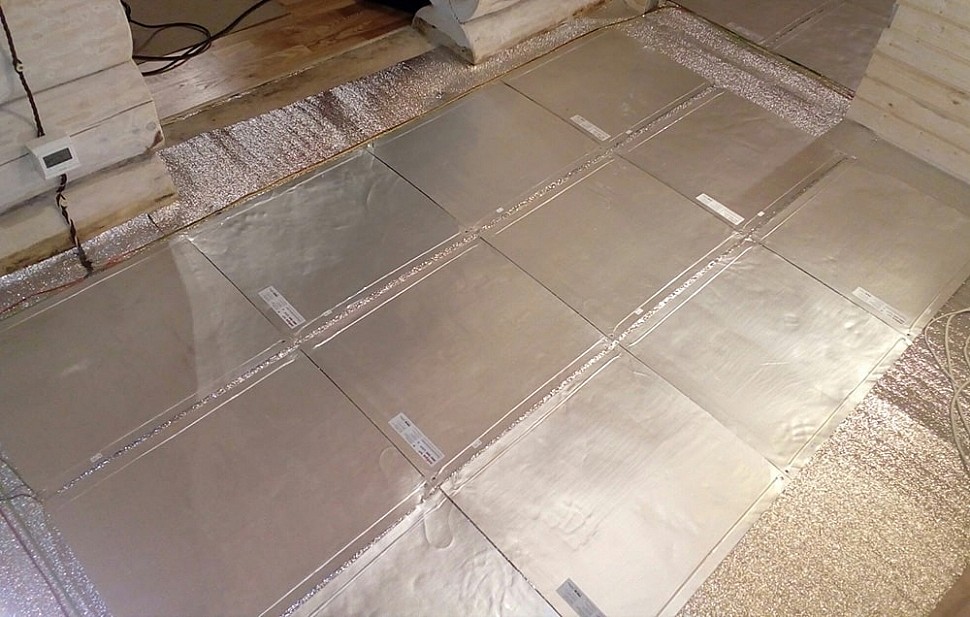

Модульный теплый пол ЗЕБРА ЭВО-300 WF
ЗЕБРА ЭВО-300 WF для пленочного теплого пола

Примерная схема подключения пленочного теплого пола ЗЕБРА ЭВО-300 WF представлена ниже. Скачать руководство пользователя.

Примерная монтажная схема подключения модульного теплого пола ЗЕБРА ЭВО-300 WF

Плюсы пленочного теплого пола

Преимуществ у теплого пола множество, вот только самые основные плюсы, которые выделяют все, кто установил пленочный теплый пол:

  • Быстрый прогрев помещения. Непосредственное воздействие на материал пола в разы повышает скорость нагрева в сравнении с подавляющим большинством альтернативных систем.
  • Легкость и простота монтажа.
  • Делать стяжку не понадобится: материал идеально ложится под большинство видов чистового покрытия: ламинат, линолеум или ковролин.
  • Помещение практически ничего не теряет по высоте (напоминаем, что толщина электронагревателей всего 0,388 мм).
  • Вы можете быть совершенно спокойны, никакие протечки воды вам не грозят.
  • Инфракрасная система работает совершенно незаметно и абсолютно бесшумно, все происходит в автоматическом режиме согласно вашим настройкам.
  • Управление осуществляется с помощью термостата, который оснащен выносным температурным датчиком, реагирующим на изменение параметров в пределах 0,5 градуса.

Производитель гарантирует безупречное функционирование инфракрасного теплого пола от 10 до 20 лет (в зависимости от конкретной фирмы). Реальный же срок службы электронагревателей превышает 25 лет.

Минусы пленочного теплого пола

Мы совершенно не идеализируем отопление теплый пол и объективно признаем, что недостатки имеются и у него. К минусам такого обогрева относятся:

  • Высокая себестоимость обогрева для помещений с очень большой площадью и высокими потолками.
  • Температурные ограничения. Согласно СанПиН (СНиП РФ 41-01-2003 «Отопление, вентиляция и кондиционирование») поверхность пола в помещениях, где люди находятся постоянно, не должна нагреваться выше 26 °С. А температуру пола там, где люди находятся временно, допускается поднимать до 31 °С. Попытки чрезмерно поднять температуру пола (когда на улице температура - 30 °С и ниже) приведут к дискомфорту: по нему станет ходить слишком горячо.
  • Монтаж пленочного теплого пола возможен исключительно на открытых участках, свободных от мебели без ножек. Иначе возникает угроза критического перегрева пленки и преждевременный выход ее из строя.
  • Система подсушивает воздух. Это происходит вследствие естественной конвекции воздуха при нагреве. Особенно явно это проявляется при использовании инфракрасного теплого пола в качестве основного источника обогрева. В данном случае рекомендуем устанавливать увлажнители.

Энергопотребление пленочных теплых полов

Чтобы узнать максимальный расход электроэнергии системы, достаточно обратить внимание на маркировку. К примеру, при мощности нагревателей 220 Вт/кв.м за 1 час работы 1 «квадрат» электрического теплого пола потребляет 220 Втч (0,22 кВтч). При этом обратите внимание, что основной расход электроэнергии происходит при нагреве помещения, а поддержание заданной температуры требует периодических включений, частота которых зависит от теплопотерь ограждающих конструкций помещения, а также выставленных вами на терморегуляторе параметров. Разумеется, теплоизоляция объекта должна быть как минимум на уровне рекомендаций СНиП соответствующего региона.

Температурный датчик располагается непосредственно на поверхности пленочного материала, под чистовой отделкой пола. Представим, что вы выставляете на терморегуляторе 26 °С, что для вас наиболее комфортно. При достижении этого значения температуры датчик зафиксирует его, даст сигнал на управляющий прибор, и терморегулятор отключит питание. Далее пол постепенно остынет, причем скорость процесса напрямую зависит от уровня теплопотерь – и терморегулятор вновь подаст питание на электронагреватели.

Таким образом, реальный расход электроэнергии на конкретном объекте напрямую зависит от частоты включения/отключения системы. Чем больше теплопотери, тем расход выше. Мы рекомендуем обязательно утеплять пол (достаточно слоя обычного строительного утеплителя толщиной 100 мм). В этом случае удельный средний расход электроэнергии составит около 20–30 Вт на 1 кв.м отапливаемой площади.

Самая распространенная ошибка покупателей электрических теплых полов в том, что они желают именно с помощью них утеплить свой пол. Но пленочный материал не удерживает тепло: его задача состоит в генерации тепловой энергии. А удерживать полученное тепло должны специальные утеплители, которые необходимо предусмотреть в конструктиве пола. Современный рынок предлагает массу доступных вариантов утеплителей от различных фирм из разных материалов («Кнауфф», «Изоверр», пенополистирол и пр.) толщиной от 30 до 100 мм (толщина подбирается в зависимости от климатических особенностей региона и конструкции объекта утепления).

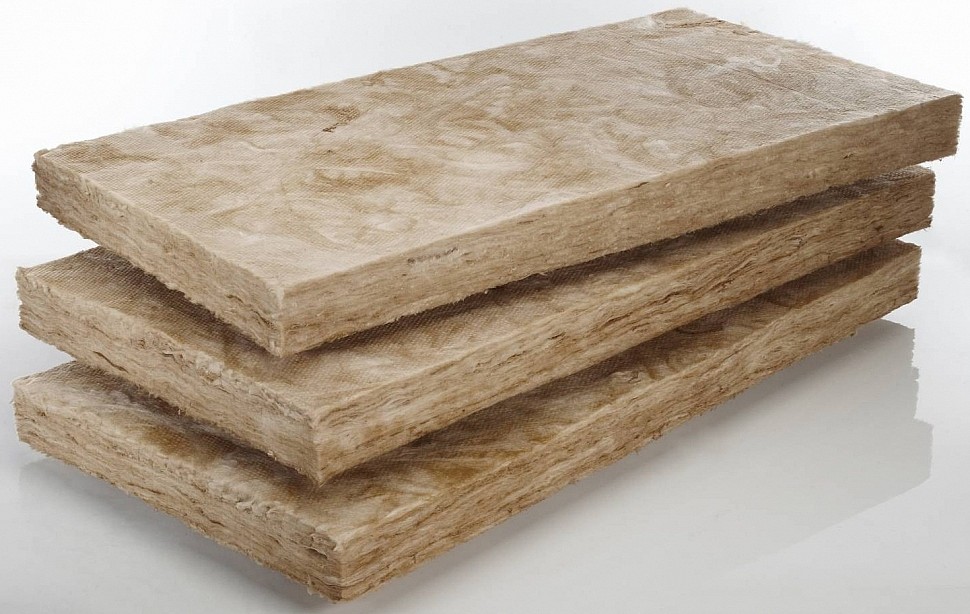

Пленочный теплый пол – утеплитель для конструкции пола

Что будет, если монтаж пленочного теплого пола выполнен без утеплителя? В некоторых случаях система может справиться с отоплением вашего помещения, но в большинстве – нет. Без утепления тепловая энергия будет просто теряться, уходить в атмосферу, в землю или поглощаться перекрытиями. Но в любом случае перерасход электроэнергии неизбежен, ведь системе придется чуть ли ни постоянно работать, чтобы компенсировать теплопотери.

Можно ли использовать специальные подложки до 5 мм толщиной, они ведь тоже уменьшают теплопроводность? Да, такая подложка лучше, чем совсем ничего. Однако эффективность утепления проявляется при минимальной толщине утепляющего материала в конструктиве пола от 100 мм.

Расчет пленочного теплого пола

Для эффективности работы инфракрасного теплого пола важен правильный предварительный расчет его мощности. Приведем пример, в котором теплый пол планируется использовать в качестве дополнительного источника тепла (то есть параллельно работает котел или центральное отопление). В этом случае достаточно закрыть пленкой до 50 % пола.

Для начала определяемся с полезной площадью обогрева. Полезная площадь – это только открытые его участки, не занятые мебелью и пр. На представленном ниже рисунке помещения видно, что полезная площадь обогрева составляет 8,6 кв.м (S = 4,1 x 2,1 м).

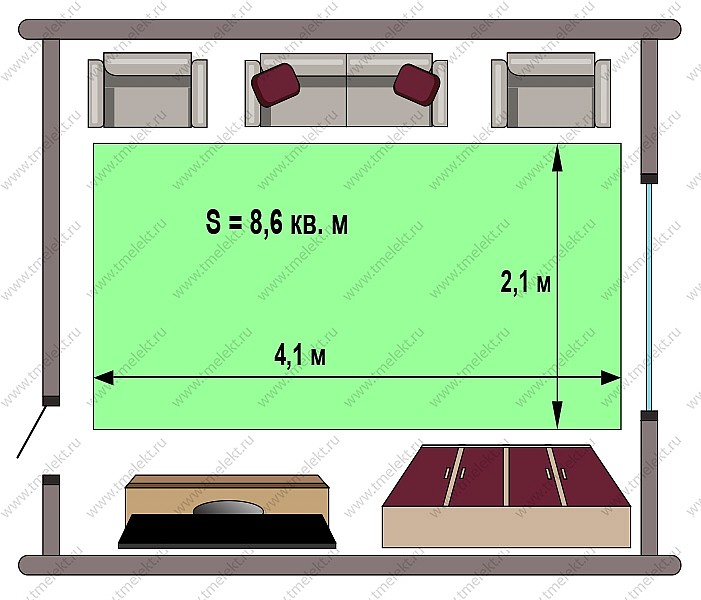

Пленочный теплый пол – расчет полезной площади обогрева

Исходя из размеров полезной площади выбираем типоразмеры и количество пленочных электронагревателей, при этом желательно по максимуму закрыть всю полезную площадь. Здесь мы будем использовать южнокорейскую пленку мощностью 150 Вт/кв.м с шириной 500 мм. Получится 4 отрезка по 4 метра, то есть 8 кв.м электронагревателей с общей мощностью 1,2 кВт (8кв.м х 150 Вт/кв.м = 1200 Вт). Получаем ток нагрузки 5,5 А (1200 Вт / 220 В = 5,5 А).

Пленочный теплый пол – укладка карбоновой пленки на пол

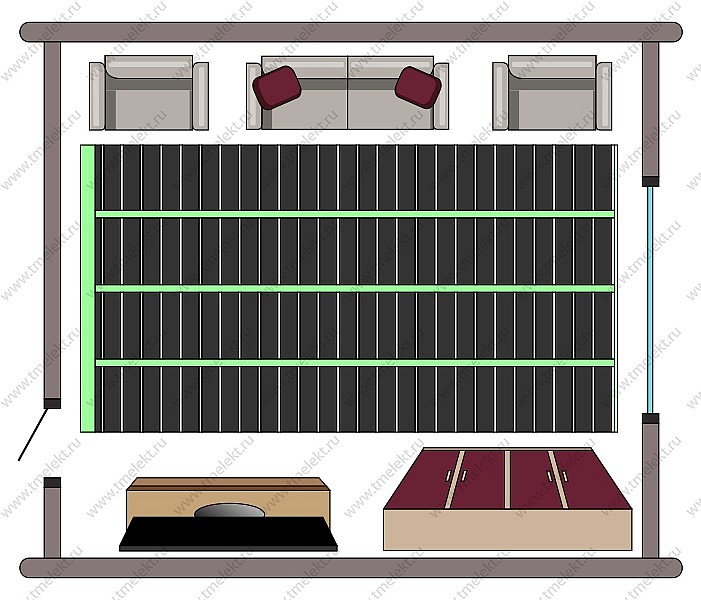

Рекомендуем перед монтажом составить схему укладки. На ней понадобится разметить место укладки отрезков пленки, расстояние между полосами, схему подключения пленочного теплого пола, в т. ч. расположение силовых проводов и термодатчика, идущего от терморегулятора.

Обратите внимание! Категорически не допускается укладывать электронагреватели внахлест! По периметру должны быть предусмотрены отступы от стен и стационарных систем обогрева по 10–20 см. Между полосами нагревателей допускается отступ до 50 мм.

Еще один очень важный момент. На объекте, где планируется монтаж пленочного теплого пола, должна иметься дополнительная электрическая мощность. Довольно часто при ее отсутствии и высоком энергопотреблении (система работает в нескольких помещениях одновременно, в том числе в качестве основной) возникает проблема перегрузки сети. Это ведет к постоянному срабатыванию вводного автомата и другим неприятностям.

Чтобы в дальнейшем избежать подобных проблем, необходимо спроектировать параметры электроснабжения объекта в связи с дополнительной электрической мощностью теплого пола.

Ниже приводим рекомендуемую максимальную длину южнокорейских пленочных материалов на карбоновой основе в зависимости от ширины рулона и удельной мощности нагревателя.

Таблица № 1. Рекомендуемая max длина Ю.Корейских пленочных материалов на карбоновой основе в зависимости от ширины рулона и удельной мощности нагревателя.
Ширина рулона (м) Удельная мощность (Вт/кв.м) Рекомендуемая max длина пленки (м)
0,5 150 10
0,5 220 8
0,8 220 6
1,0 150 7
1,0 220 5

Выбор сечения электрического кабеля для пленочного теплого пола

Выбор сечения электрического кабеля для пленочного теплого пола производится в зависимости от площади используемых материалов и, соответственно, мощности отдельных групп пленочных нагревателей. Данные рекомендации составлены с учетом правил устройства электроустановок (ПУЭ), а также с учетом заниженных данных сечения проводов некоторых производителей. Так, провод с маркировкой 2,5 кв.мм реально оказывается с сечением 2–2,1 кв.мм. Ниже представлена таблица с рекомендуемым сечением медного провода, в зависимости от максимальной площади нагревателей и мощности одной группы.

Таблица № 2. Выбор сечения электрического кабеля для пленочного теплого пола
Мощность пленочного нагревателя (Вт/кв.м) Сечение медного провода (кв.мм) Рекомендуемая max площадь пленочных нагревателей одной группы (кв.м)
150 1,5 до 12
150 2,5 от 12 до 20
150 4,0 от 20 до 30
220 1,5 до 8
220 2,5 от 8 до 14
220 4,0 от 14 до 24

Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями. Пример: 28 кв.м инфракрасного теплого пола с мощностью 150 Вт/кв.м можно легко разбить на 2 подгруппы по 14 «квадратов». В этом случае каждая подгруппа подключается к силовой линии отдельным проводом сечением 2,5 кв.мм.

Обратите внимание! Выбор сечения силового провода для подключения электрического теплого пола очень важен. Если установить провода с заниженным сечением (относительно рекомендованного), это грозит перегревом провода, расплавлением изоляционного слоя, что может привести к возгоранию!

Терморегуляторы для пленочных теплых полов

Терморегулятор является управляющим прибором, или попросту мозгом системы пленочного обогрева. Именно он позволяет автоматически контролировать и управлять процессом обогрева, поддерживая заранее установленную температуру. Основное отличие термостатов для теплых полов – наличие выносного температурного датчика, который располагается на поверхности пленки, сразу под чистовой отделкой пола.

Терморегуляторы для пленочных теплых полов: 70.26, E 31.116, E 51.716, E 91.716

Мы постоянно мониторим рынок оборудования, отбирая для клиентов терморегуляторы, которым точно можно доверить управление пленочным теплым полом. К таким приборам относятся 70.26, E 31.116, E 51.716, E 91.716Wi-Fi СИУ WF-1 и некоторые другие. Описание преимуществ и схему подключения каждого устройства вы свободно найдете на нашем сайте.

Комплектующие и инструменты для пленочного теплого пола

Сюда включено практически все, что может быть включено в систему, от подложки до автоматов, скотча и соединительных контактов до инструментов, которые понадобятся при монтаже. Рассмотрим требуемые комплектующие на том же примере, который использовался выше. Итак, полезная площадь обогрева составляет 8,6 кв.м, отрезков пленки 4, общая мощность нагревателей 1,2 кВт. Согласно этим данным мы и подберем дополнительные материалы и аппаратуру:

  • Подложка под нагреватели. Здесь идеально подойдет изолон толщиной до 5 мм и площадью 10 кв.м. Это и дополнительная теплоизоляция, и защита пленки от случайных повреждений об основание пола. Внимание! Подложка должна быть без металлического покрытия (алюминиевой фольги).
  • Полиэтилен. Выполняет защитную функцию от случайных протечек воды. Достаточно 10 м² полиэтилена толщиной 50 мкм.
  • Автоматический выключатель на 10 А – 1 шт.
  • Модульный бокс (на 4 модуля).
  • Провод ПуГВ 1 х 1,5 кв.мм – 2 куска красного и синего цвета по 10 погонных метров.
  • Соединительные зажимы (клипсы) – по 2 шт. на каждый нагреватель + запасная пара, всего 10 шт.
  • Битумный скотч для изоляции концов пленок (из расчета 30 отрезков 50 х 50 мм: по 6 на каждый электронагреватель плюс небольшой запас).
  • Бытовой (обычный) скотч для фиксации материалов.

Монтажные инструменты: отвертка, кусачки, пассатижи, монтажный нож, ножницы, электрический тестер.

Схема подключения пленочного теплого пола

Пленочный теплый пол работает от стандартной сети 220 В, 50 Гц. Подключение пленок к сети – параллельное. Принципиальная схема подключения пленочного теплого пола (опять-таки ориентируемся на наш пример) представлена ниже.

Схема подключения инфракрасного пленочного теплого пола
  1. Расчетные данные нагрузки группы.
  2. Автоматический выключатель 10 А.
  3. Терморегулятор RTC 70.26.
  4. Групповые провода ПуГВ 1 х 1,5 кв.мм.
  5. Изоляция места подключения группового провода к пленке.
  6. Изоляция токоведущих медных шин на концах полосы.
  7. Выносной температурный датчик.

Подготовка и монтаж теплого пленочного пола

Теплый пол можно устанавливать под практически любую чистовую отделку: ламинат и паркет, линолеум и ковролин, паркетную доску. Монтажные работы рекомендуем доверить профессионалам. Однако это не означает, что установку невозможно выполнить самостоятельно – надо лишь иметь знания электротехнического дела и соблюдать пошаговые инструкции. Для примера мы представляем видео, на котором специалисты выполняют монтаж инфракрасного пленочного теплого пола фирмы Heat Plus.


Монтаж пленочного теплого пола - Heat Plus

В ролике доступно объясняется правильная последовательность монтажа пленочного теплого пола. В дополнение мы акцентируем ваше внимание на нескольких важных вопросах, с которыми сталкиваются многие пользователи:

  • После раскроя южнокорейский пленочный материал необходимо укладывать медной полосой вниз. На уровень прогрева это не влияет, так как излучение идет в обе стороны. На одной из сторон чуть «выпирают» контактные зажимы. Именно она укладывается «лицом» в пол и утапливается в вырез изолоновой подложки. Так обеспечивается максимально ровная поверхность под чистовое покрытие пола.

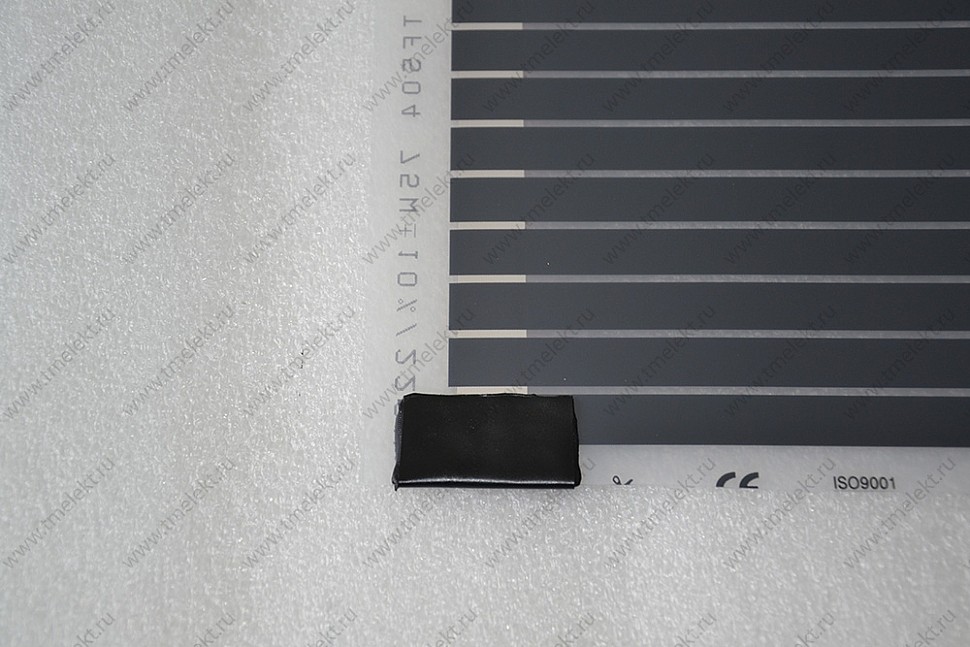

  • Обязательно изолируйте битумным скотчем места отреза медной шины при раскройке рулона, которые расположены на концах полос.

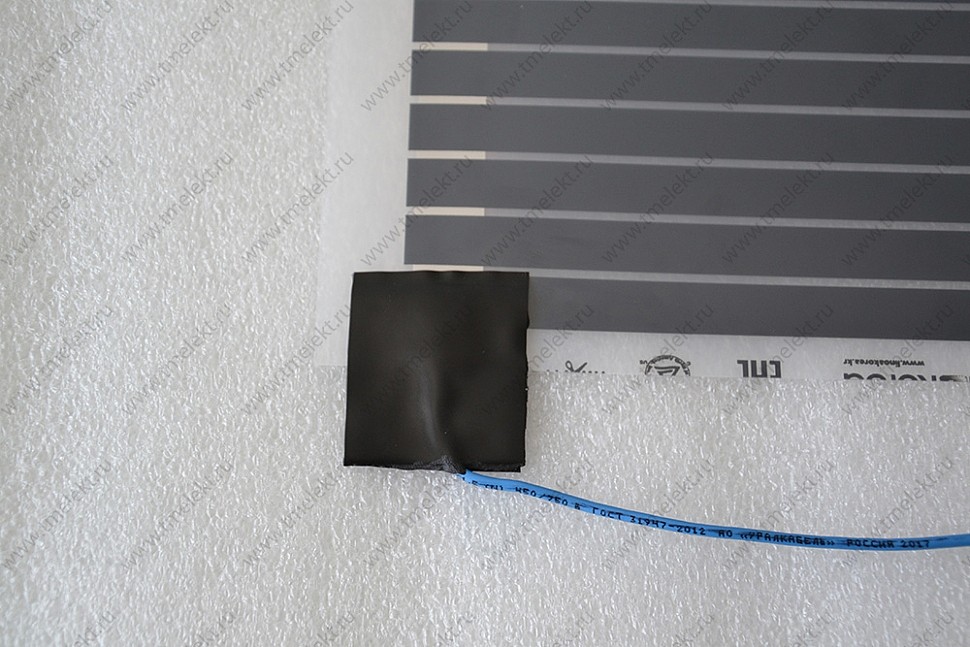

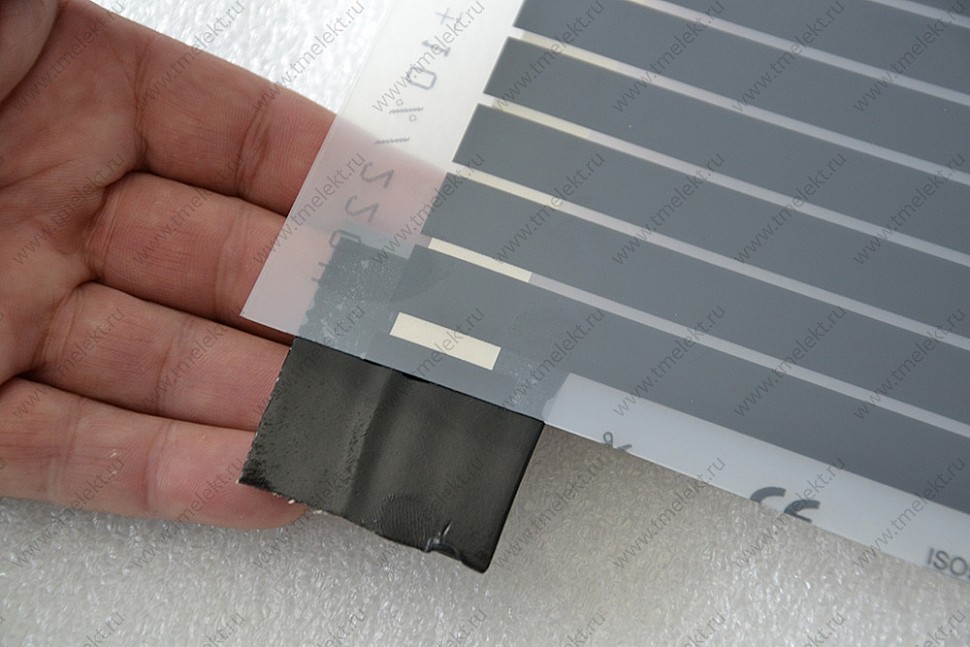

Монтаж теплого пленочного теплого пола – изоляция битумным скотчем медной шины

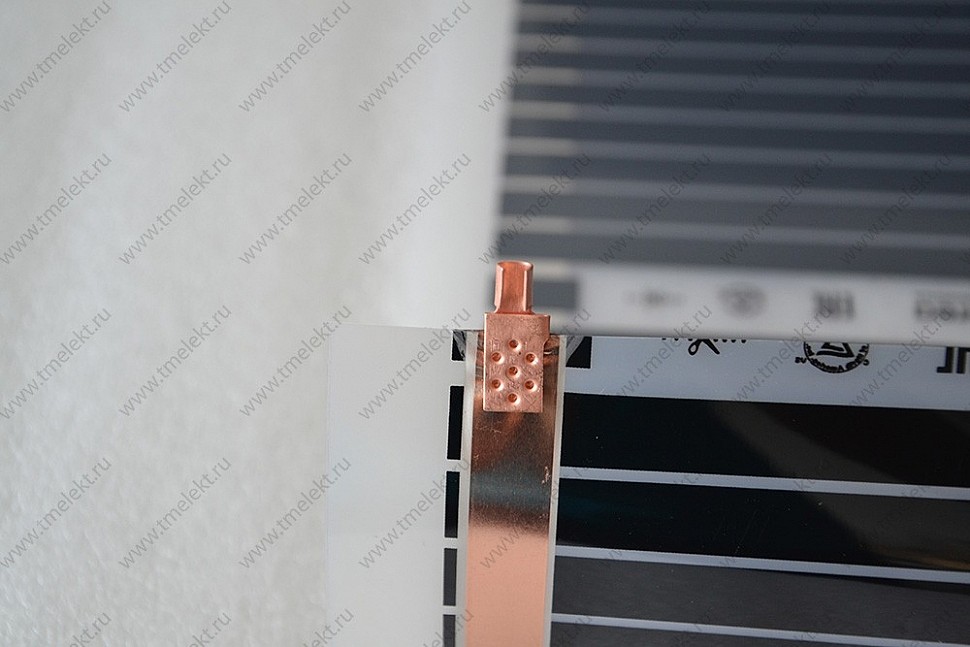

Монтаж теплого пленочного теплого пола – изолированная медная шина

Групповые провода можно присоединять специальными коннекторами (зажимами) либо пайкой. Качественная пайка более надежна, но если навыков этих работ у вас нет, то специальные зажимы в этом случае выручат. Сделать это несложно по шагам:

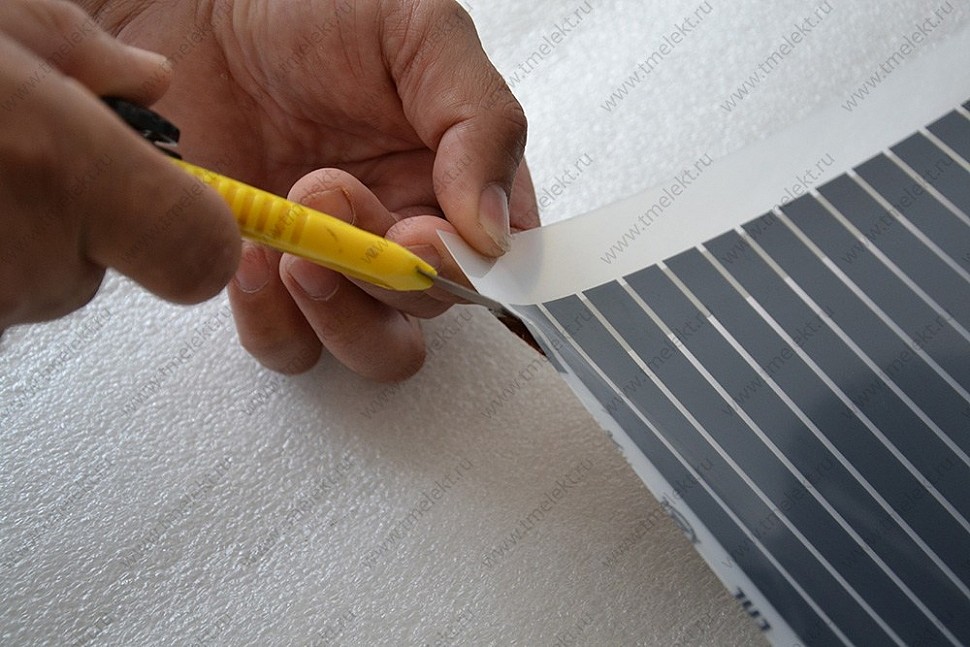

1. Приподнимите отверткой или канцелярским ножом покрытие над местом отреза шины, введите пластинку зажима между слоями для обеспечения контакта.

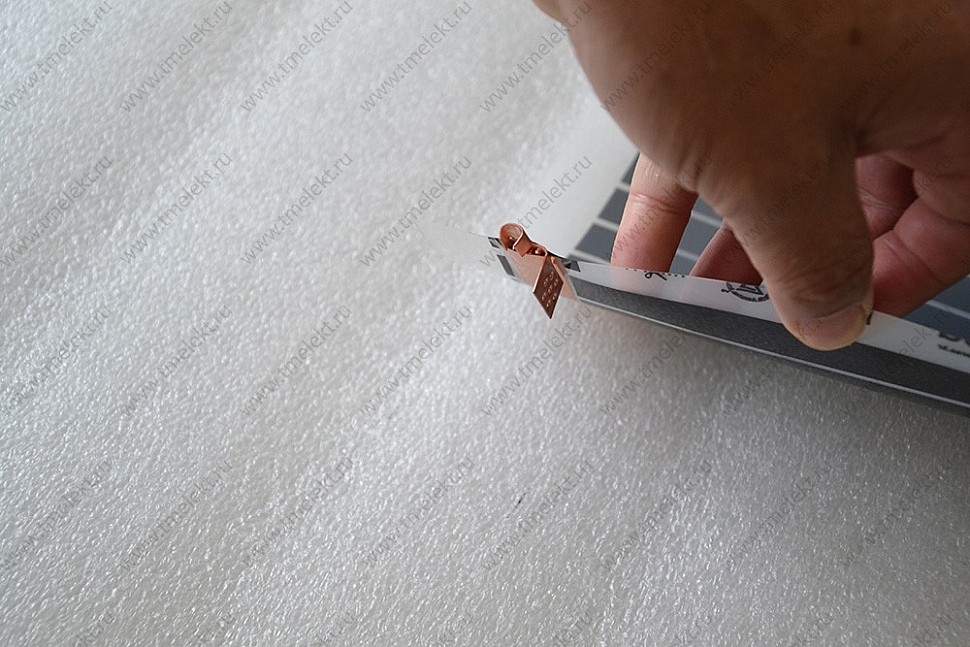

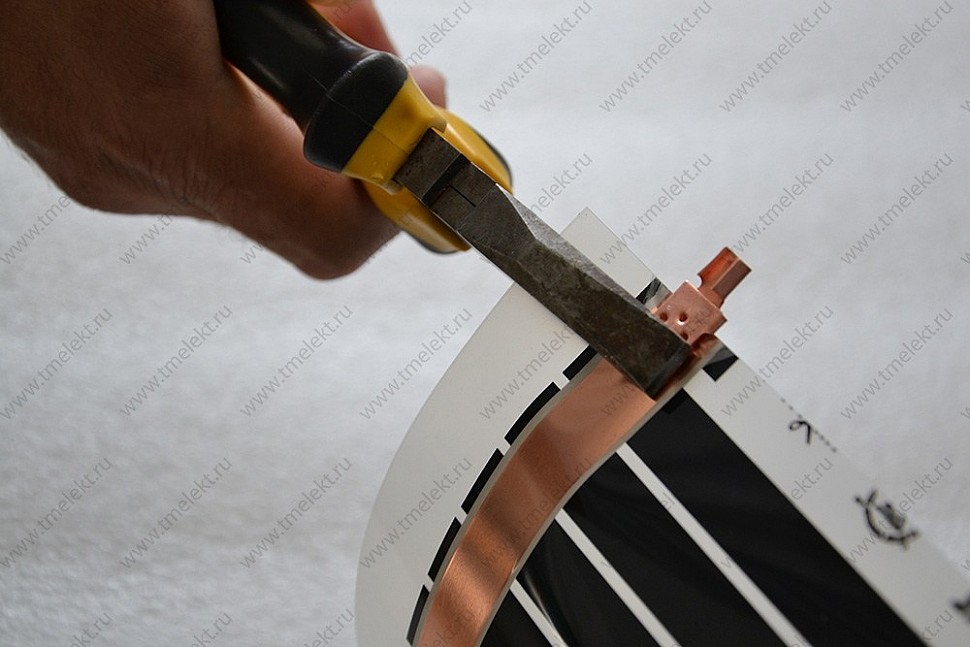

Монтаж теплого пленочного теплого пола – установка зажима на медную шину

2. Подсоедините коннекторы к каждому из двух электродов, аккуратно обожмите их вначале пальцами, а затем пассатижами.

Монтаж теплого пленочного теплого пола – коннектор в медной шине
Монтаж теплого пленочного теплого пола – обжим коннектора пассатижами
Монтаж теплого пленочного теплого пола – установленный коннектор на медной шине

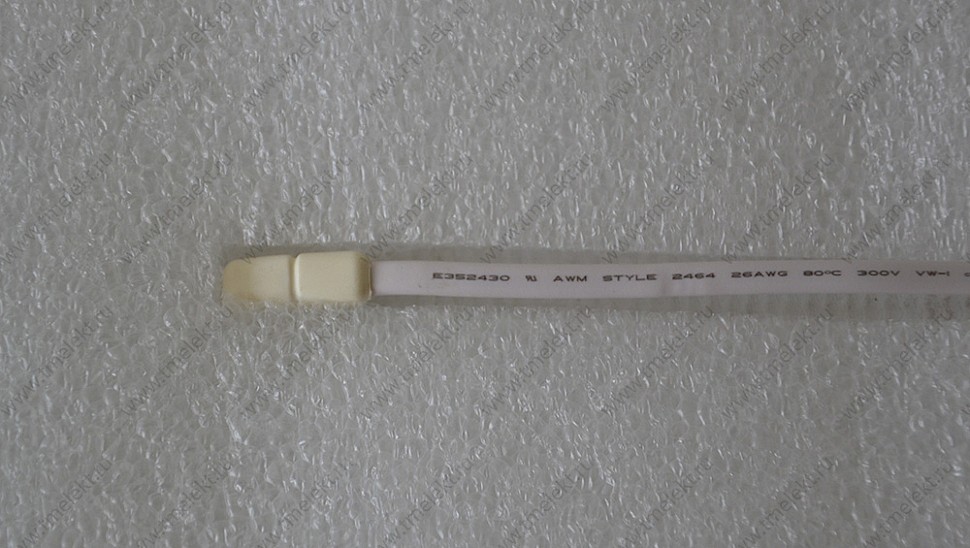

3. Вставьте монтажные провода в цилиндрические разъемы коннекторов и обожмите клещами или плоскогубцами.

Монтаж теплого пленочного теплого пола – установленный монтажный провод в зажиме

Обратите внимание! Неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!

4. Все соединения изолируются бутилкаучуковой изоляционной лентой (отрезок 50 х 50 мм), после чего контакт «проминается» пальцами. Нужно следить, чтобы соединительные клипсы располагались посередине отрезка скотча (см. фото).

Монтаж теплого пленочного теплого пола – изоляция соединения битумным скотчем
Монтаж теплого пленочного теплого пола – изолированное место соединения

5. Для размещения соединений и групповых проводов рекомендуем подготовить специальные штробы в термоизоляции, где и зафиксировать их обычным скотчем. Так они не будут мешать укладке покрытия. Аналогично следует установить и термодатчик.

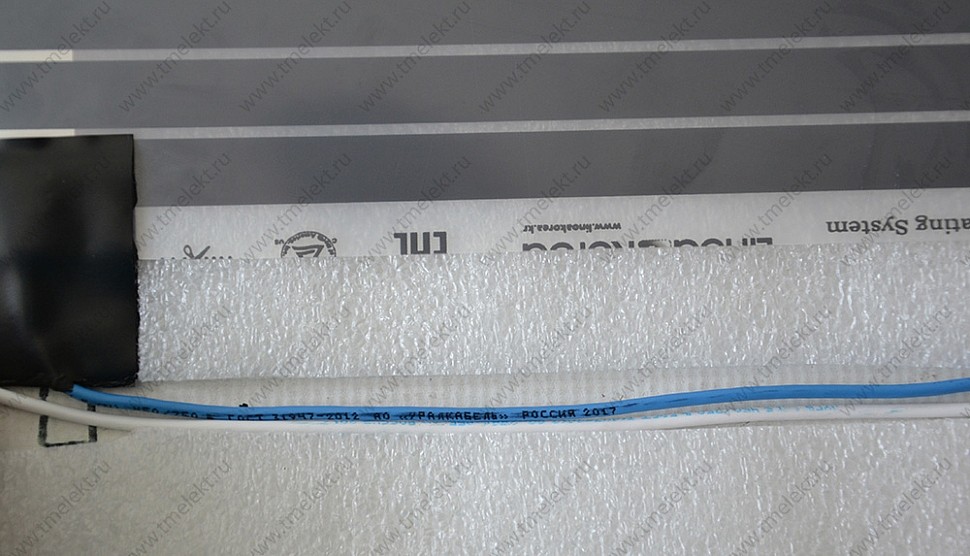

Монтаж теплого пленочного теплого пола – штроба в термоизоляции для групповых проводов
Монтаж теплого пленочного теплого пола – штроба в термоизоляции для выносного температурного датчика

Обратите внимание! Приступать к укладке чистовой отделки пола следует только после завершения пусконаладочных работ. В них входит включение пленочного теплого пола с выставленной температурой 30 °С. Затем проверяется работоспособность каждой полосы нагревателя, замеряется общая нагрузка (в нашем примере это 5,5 А).
