Терморегулятор Wi-Fi СИУ WF1

Обзор электронного терморегулятора Wi-Fi СИУ WF1. Устройство предназначено для дистанционного управления системами отопления «греющий потолок», «теплый пол» и регулирования температуры в помещениях. Устанавливается в стену помещения. Пользовательское управление термостатом СИУ WF1 осуществляется с помощью мобильного приложения на Android – ПСО. Скачать приложение можно бесплатно на Google Play.

Терморегулятор Wi-Fi СИУ WF1 для греющего потолка и теплого пола

Внешний вид и устройство

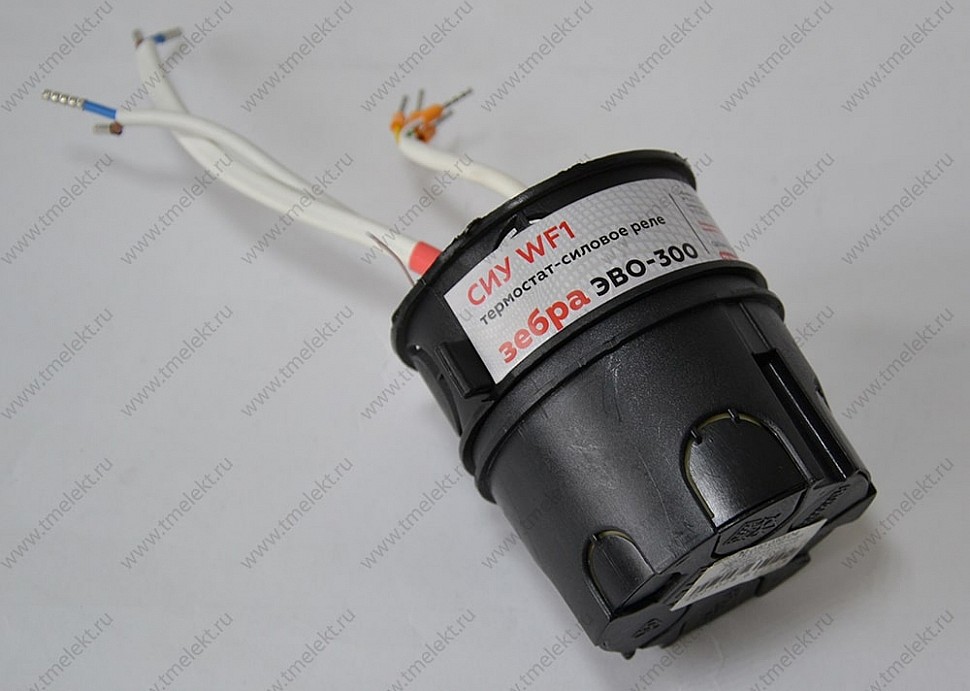

Терморегулятор СИУ WF1 выполнен в виде силового реле в установочном стакане для внутренней электропроводки и поставляется в двух комплектациях по единой цене:

  • «Греющий потолок» – выносной температурный датчик на кабеле длиной 0,1 м.
  • «Теплый пол» – выносной температурный датчик на кабеле длиной длиной 2 м.

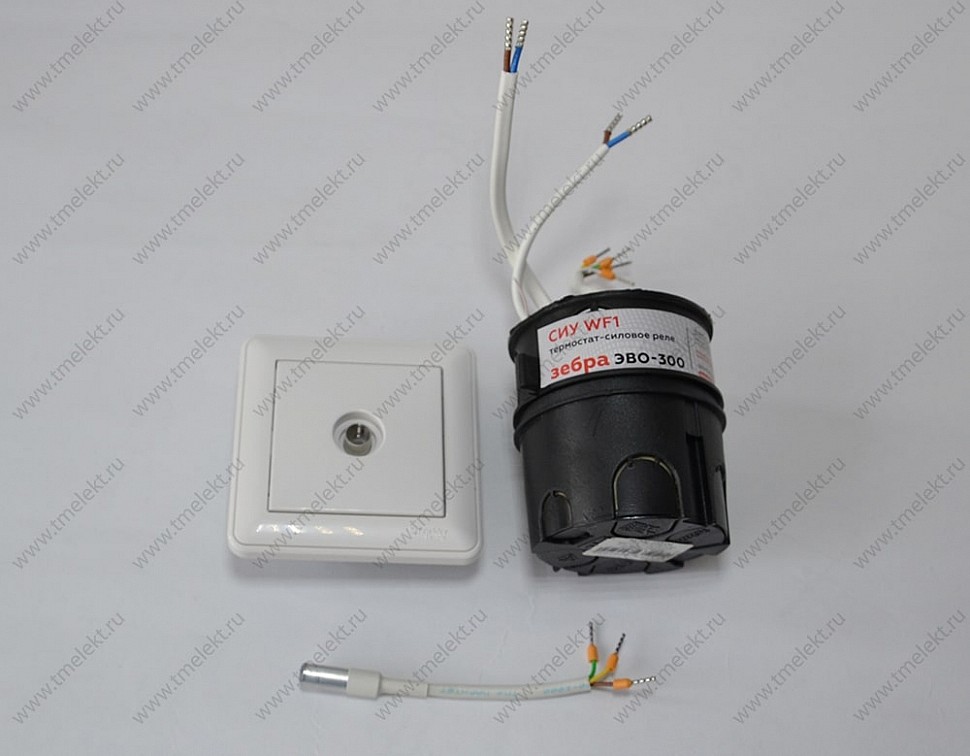

Wi-Fi терморегулятор для отопления

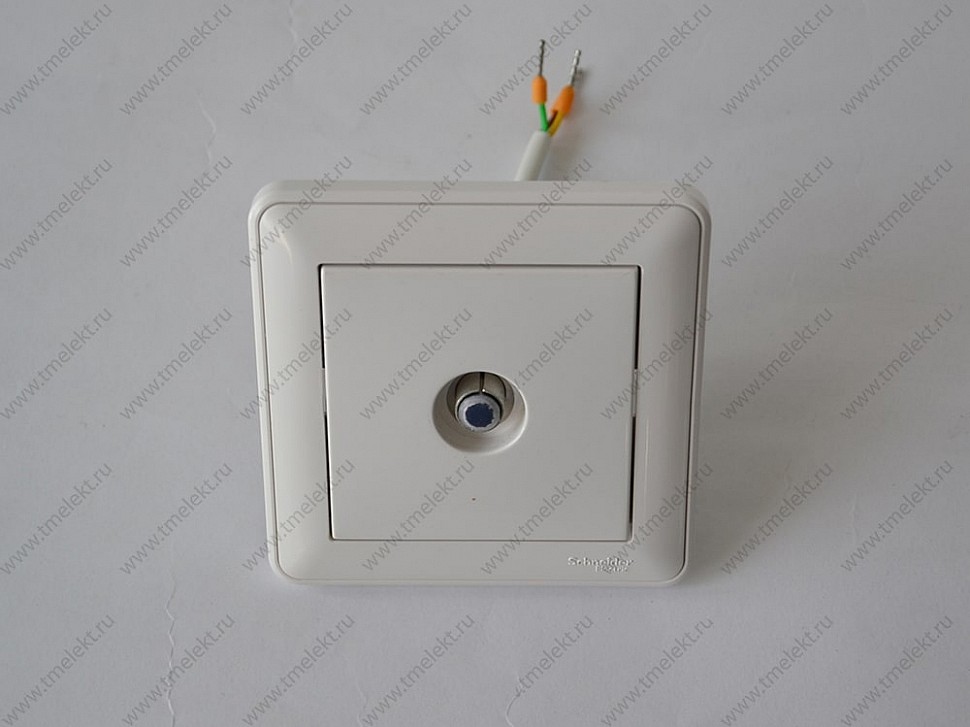

TV-розетка терморегулятора Wi-Fi СИУ WF1

Внешняя часть СИУ WF1, лицевая сторона: антенная TV-розетка.

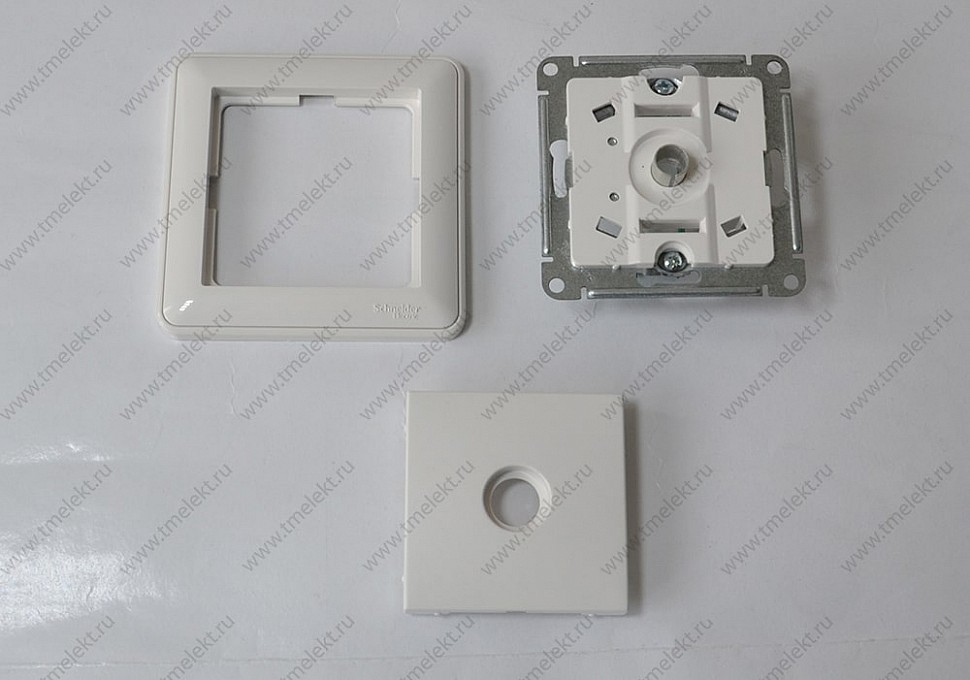

TV-розетка терморегулятора Wi-Fi СИУ WF1 в разборе

Если терморегулятор используется в системе «греющий потолок», выносной датчик (длина провода 0,1 м) устанавливается в разъём TV-розетки. Если термостат используется в системе «теплый пол», выносной датчик (длина провода 2 м) устанавливается на поверхность теплого пола.

Терморегулятор Wi-Fi СИУ WF1 для электрических систем отопления

Технические характеристики терморегулятора Wi-Fi СИУ WF1

  • Тип терморегулятора – электронный.
  • Тип монтажа – встраиваемый.
  • Программируемый режим – да.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 2000 Вт.
  • Ток нагрузки, max – 10 A.
  • Потребляемая мощность терморегулятора – 5 Вт.
  • Диапазон регулирования температуры – 1–40 °С.
  • Погрешность регулирования – ±0.5 °С.
  • Встроенный датчик температуры – нет.
  • Выносной датчик температуры – да (DS18B20+), длина кабеля 0.1 или 2 м.
  • Частота Wi-Fi – 2.4 ГГц.
  • Степень защиты – IP 20.
  • Цвет – черное силовое реле, белый TV-разъём.
  • Габаритные размеры – диаметр 70 мм, длина 80 мм.
  • Вес брутто – 340 г.
  • Гарантия – 1 год.
  • Страна производитель – Россия.

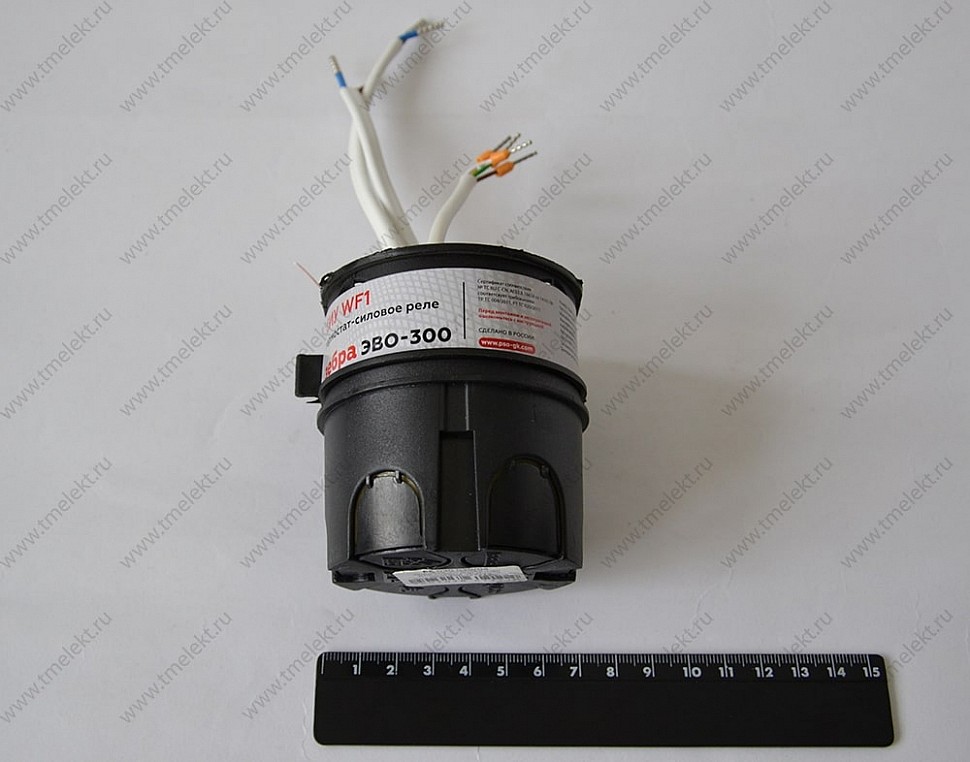

Габаритные размеры терморегулятора Wi-Fi СИУ WF1
Выносной датчик температуры на кабеле терморегулятора Wi-Fi СИУ WF1

Видео – терморегулятор Wi-Fi СИУ WF1


Wi-Fi терморегулятор СИУ WF1

Подключение терморегулятора Wi-Fi СИУ WF1 к сети

Установка и подключение терморегулятора Wi-Fi СИУ WF1 должны производиться в соответствии с Правилами устройства электроустановок (ПУЭ). Для установки термостата необходимо подготовить отверстие в стене диаметром 72–75 мм и глубиной 100 мм.

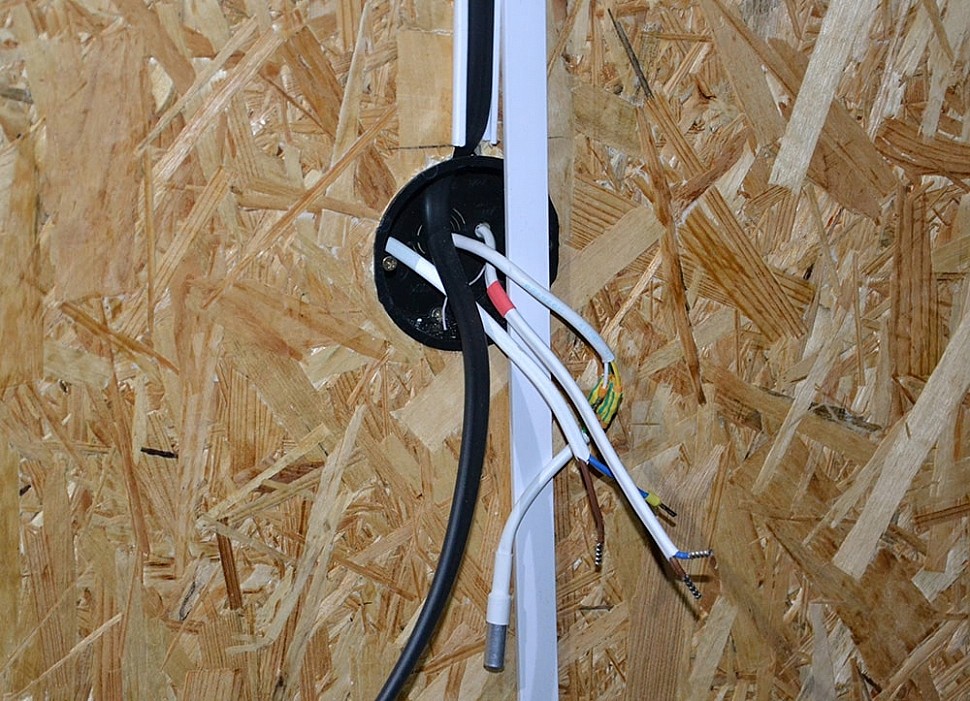

Силовое реле СИУ WF1 установленное в стене

Подключение к сети 220 В, 50 Гц производится проводами без маркировки:

  • белый провод – фаза;
  • синий провод – ноль.

Подключение к нагрузке:

  • белый провод с красной маркировкой – фаза;
  • синий провод – ноль.

Подключение выносного температурного датчика (четырехжильный кабель) производится по цветам:

  • желтый;
  • зеленый;
  • коричневый.
  • Белый вывод не задействован (Reset – не требует подключения).

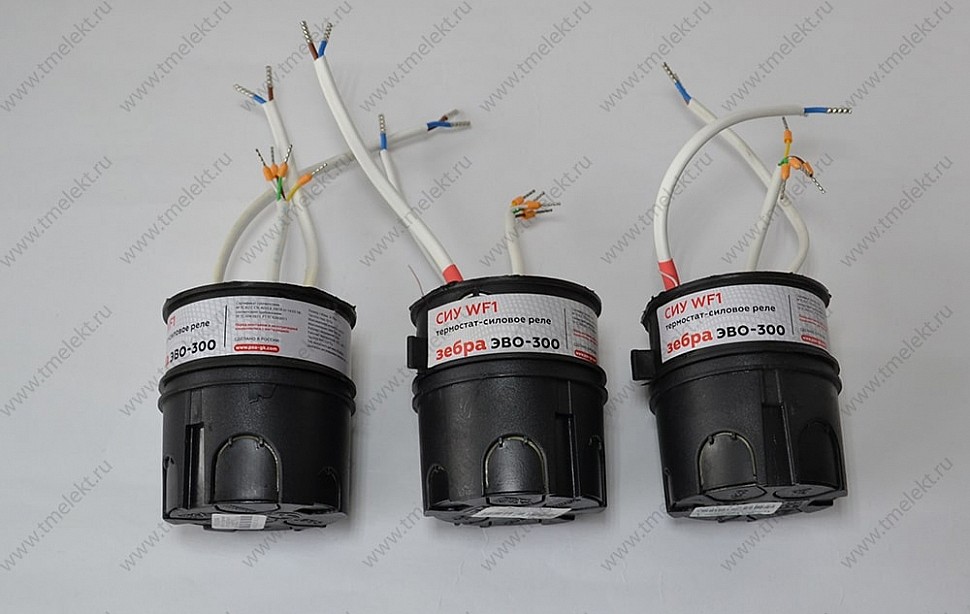

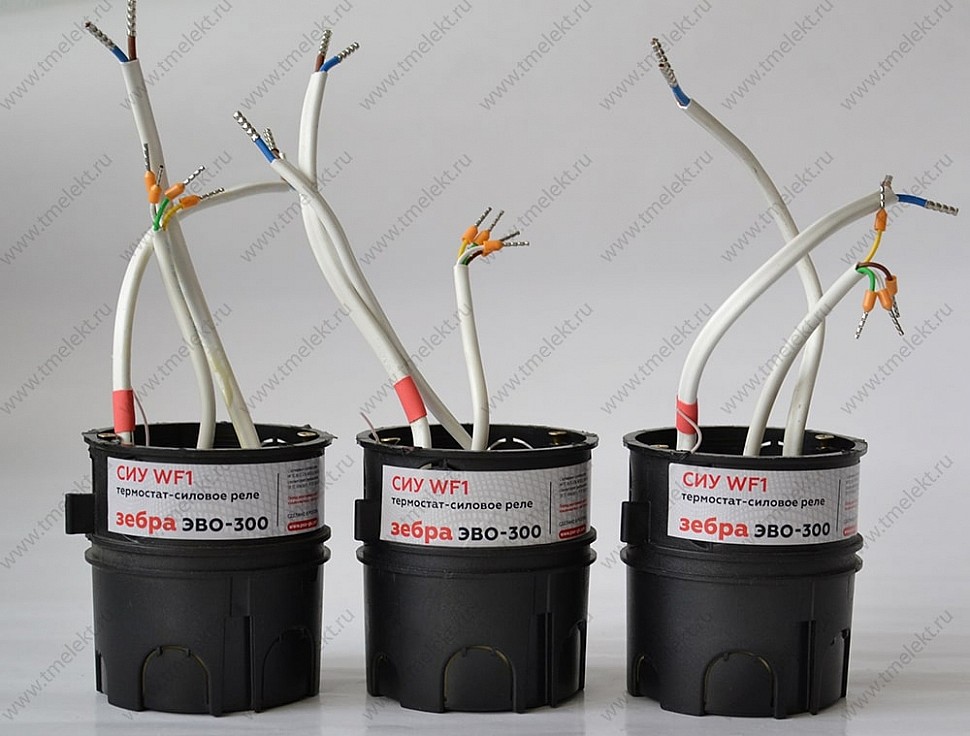

Термостаты Wi-Fi СИУ WF1

Комплект поставки:

  • Wi-Fi терморегулятор СИУ WF1 – 1 шт.;
  • паспорт с инструкцией – 1 шт.;
  • выносной температурный датчик на проводе DS18B20+ – 1 шт.;
  • упаковочная коробка – 1 шт.

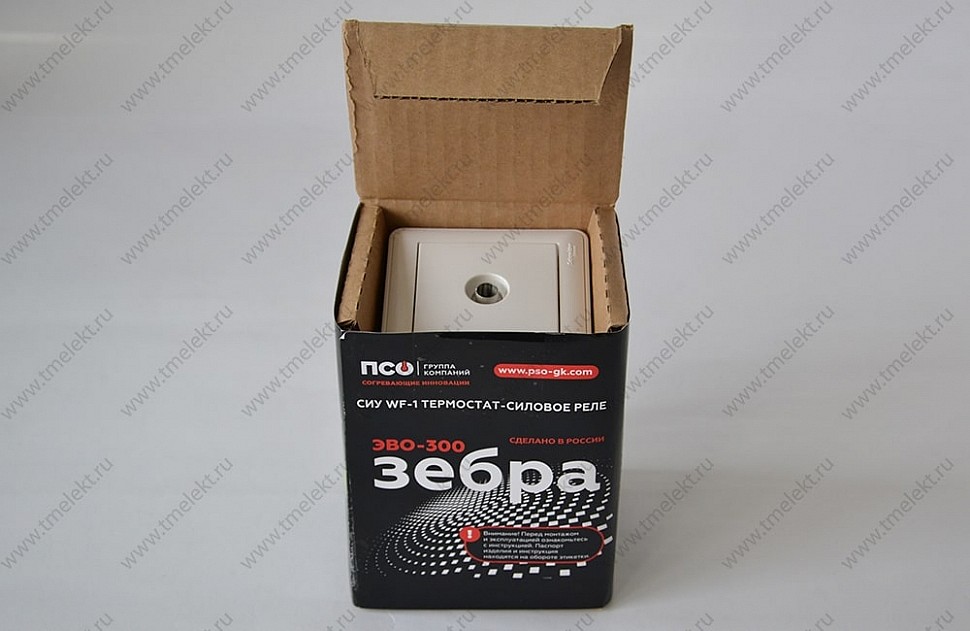

Терморегулятор Wi-Fi СИУ WF1 в упаковке

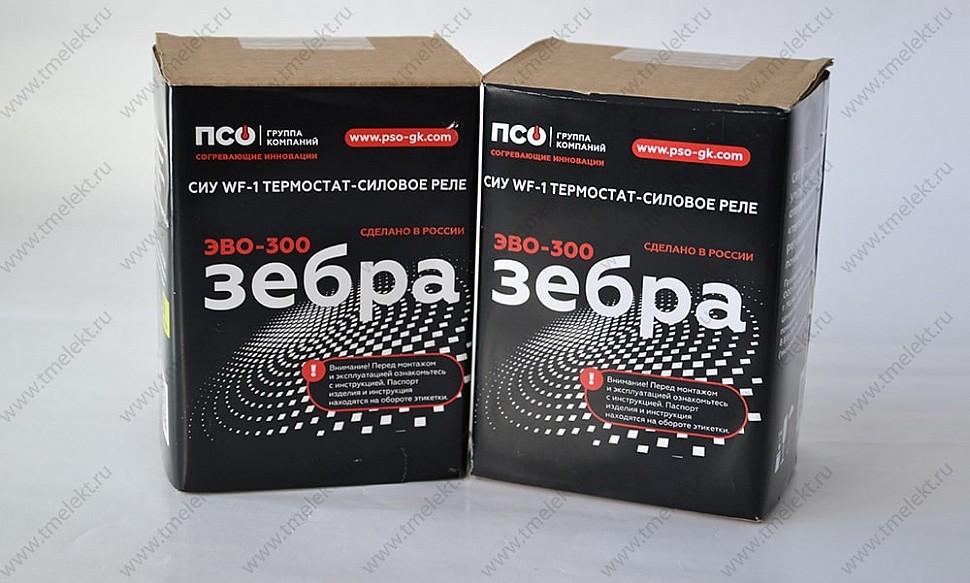

Терморегуляторы Wi-Fi СИУ WF1 в упакованном виде

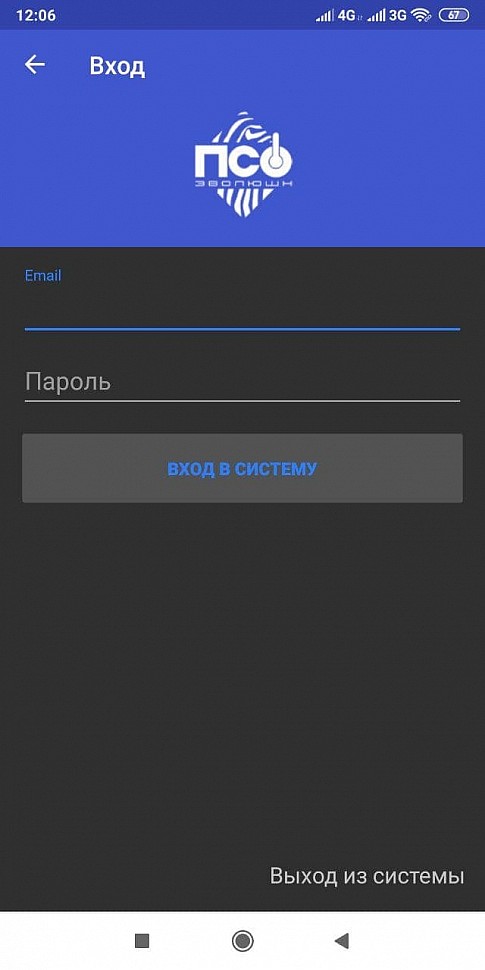

Интерфейс мобильного приложения терморегулятора Wi-Fi СИУ WF1 – вход

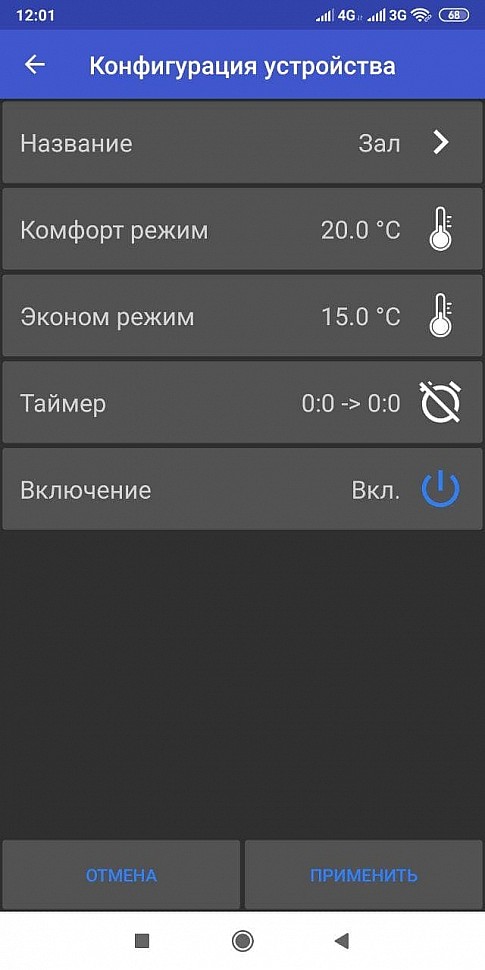

Интерфейс мобильного приложения терморегулятора Wi-Fi СИУ WF1 – конфигурация устройства

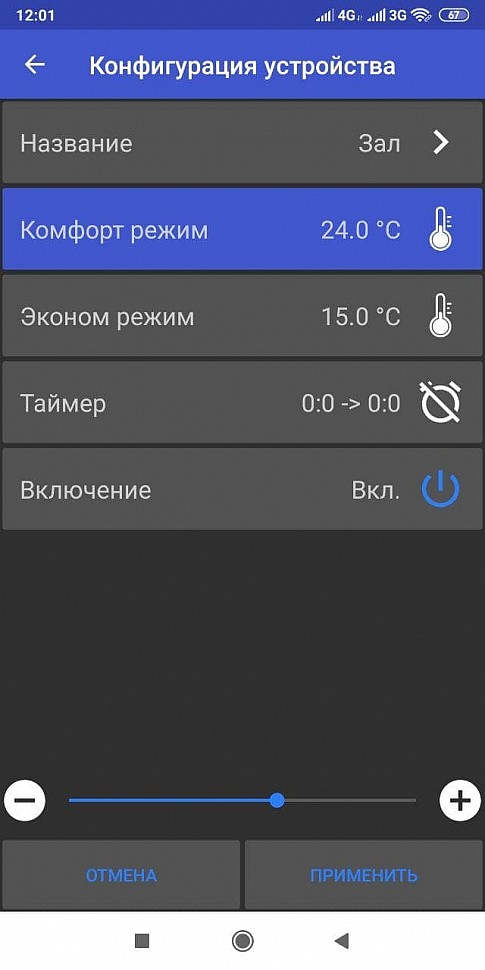

Интерфейс мобильного приложения терморегулятора Wi-Fi СИУ WF1 – комфортный режим

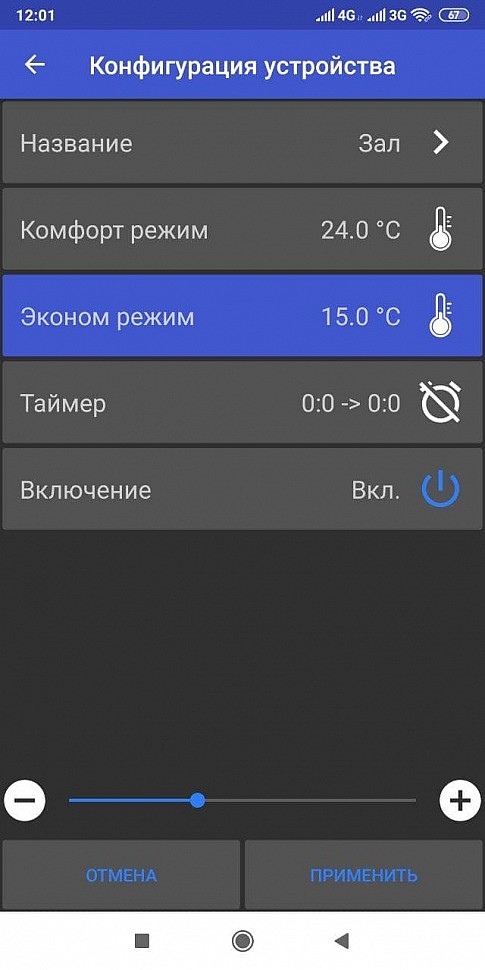

Интерфейс мобильного приложения терморегулятора Wi-Fi СИУ WF1 – экономный режим

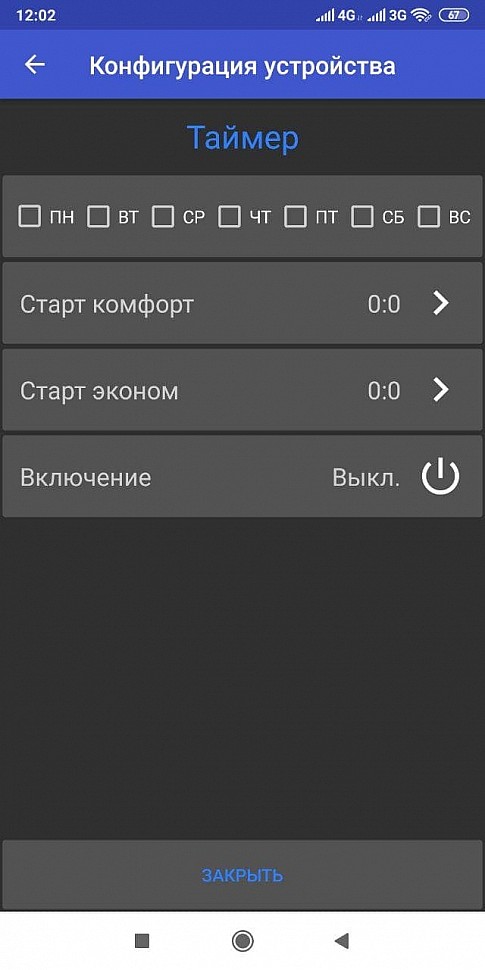

Интерфейс мобильного приложения терморегулятора Wi-Fi СИУ WF1 – таймер

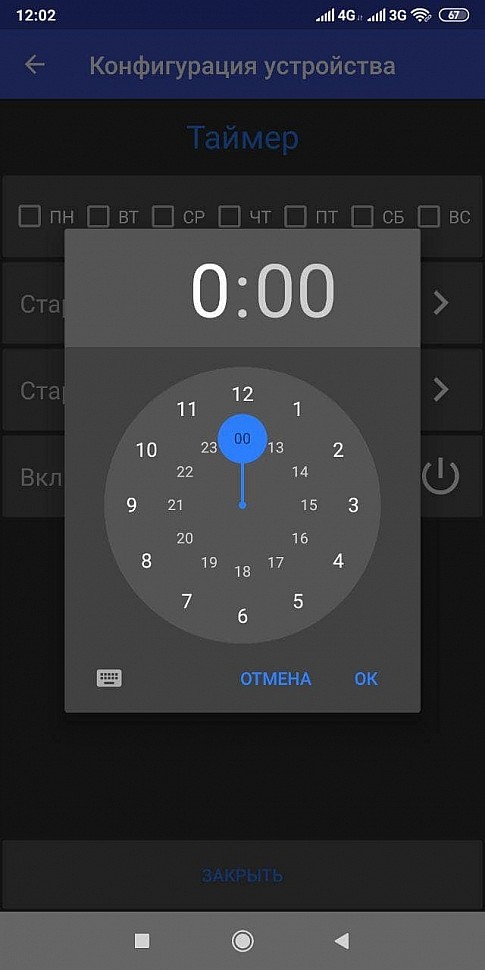

Интерфейс мобильного приложения терморегулятора Wi-Fi СИУ WF1 – настройка таймера

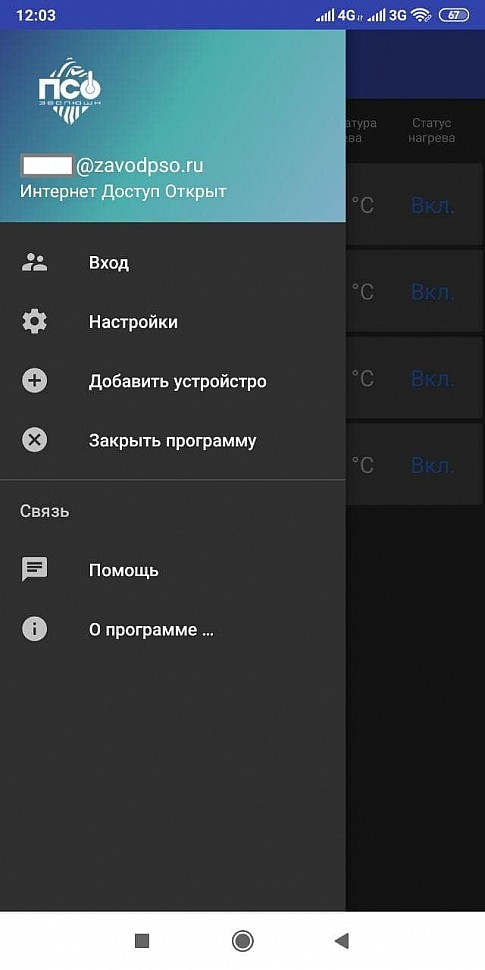

Интерфейс мобильного приложения терморегулятора Wi-Fi СИУ WF1 – общее меню

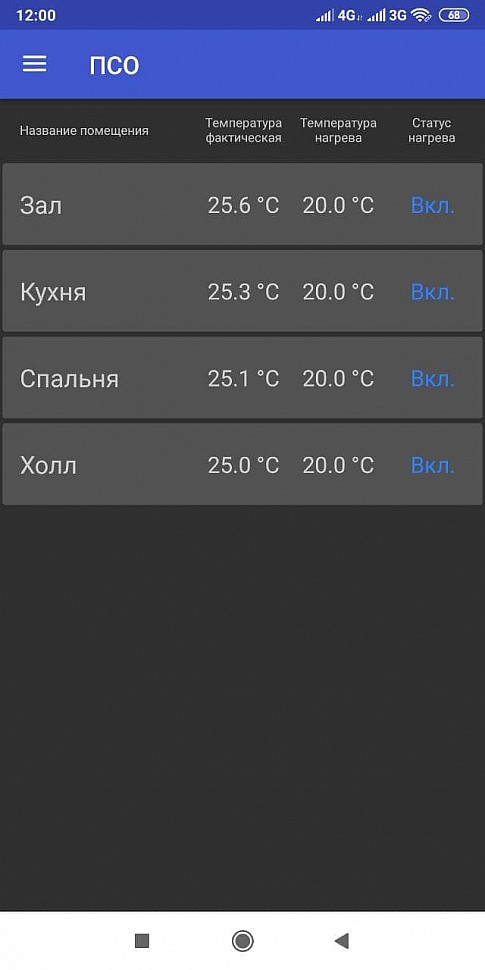

Интерфейс мобильного приложения терморегулятора Wi-Fi СИУ WF1 – текущая температура в помещениях
