Терморегулятор E 91.716

Обзор электронного терморегулятора E 91.716. Это программируемый сенсорный прибор, который контролирует заданные температурные параметры в помещениях и обеспечивает их поддержание. Прибор китайского производства, сертифицирован для использования в РФ, имеет гарантийный срок 12 месяцев.

Терморегулятор E 91.716 для теплого пола и греющего потолка

Назначение и принцип работы E 91.716

Прибор служит для автоматического регулирования температурных параметров в помещениях с электрическими системами отопления типа «греющий потолок» и/или «теплый пол». Терморегулятор Е 91.716 для систем теплого пола снабжен выносным датчиком температуры. Воздушный датчик для работы с греющим потолком и другими обогревателями встроен в корпус устройства.

Терморегулятор E 91.716 – габаритные размеры: 86 х 90 х 43 мм

Е 91.716 встраиваемый компактный прибор, который монтируется и использованием стандартной коробки типа К-201 или УХЛ4. Габариты устройства 86 х 90 х 43 мм, что делает его малозаметным в любом интерьере. При необходимости можно выполнить накладной монтаж (используется накладная коробка RTC, MENRED).

Габаритные размеры терморегулятора E 91.716
E 91.716 – вид сбоку

Программируемый терморегулятор Е 91.716 оснащен удобным ЖК-дисплеем на сенсорном управлении. На экране отображаются текущие параметры функционирования прибора, календарь и время.

Программируемый терморегулятор E 91.716 – яркий и функциональный ЖК-дисплей

Устройство рассчитано на 3 режима работы: автоматический, ручной или комфортный.

Терморегулятор E 91.716 предназначен для встроенного и накладного монтажа

Технические характеристики E 91.716

Электронный терморегулятор Е 91.716 обладает универсальными параметрами, что позволяет использовать его практически во всех системах электрического обогрева.

  • Тип терморегулятора – электронный.
  • Тип монтажа – встраиваемый.
  • Программируемый режим – да.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 3520 Вт.
  • Ток нагрузки, max – 16 A.
  • Потребляемая мощность терморегулятора – 2 Вт.
  • Диапазон регулирования температуры – 5–55 °С.
  • Погрешность регулирования – ±0.1 °С.
  • Встроенный датчик температуры – да.
  • Выносной датчик температуры – да (NTC, 10 кОм), длина кабеля 3 м.
  • Степень защиты – IP 20.
  • Цвет – белый.
  • Габаритные размеры – 86 x 90 x 43 мм.
  • Вес брутто – 335 г.
  • Гарантия – 1 год.
  • Страна производитель – КНР.
Программируемый терморегулятор E 91.716 с сенсорным ЖК-дисплеем

Отличительные особенности

Термостат не боится отключений электричества. В нем имеется собственный элемент питания (обычная батарейка), который позволяет сохранять пользовательские настройки. Управление устройством простое и интуитивно понятное, его несложно освоить самостоятельно. Также к особенностям терморегулятора E 91.716 относятся:

  • большой экран с подсветкой голубого цвета;
  • 6 вариантов режима для суточной настройки;
  • универсальная защита от детей и случайных нажатий в виде блокировки кнопок;
  • демонстрация текущей температуры в режиме работающего отопления;
  • высокая точность прибора с минимальной погрешностью (0,1 °С).
Терморегулятор E 91.716 с датчиком температуры пола и воздуха

Основные символы настройки терморегулятора E 91.716

Терморегулятор E 91.716 позволяет выставить экономичный режим отопления дома, учитывая типичный график отсутствия хозяев. В это время отопление может быть выключено, поддерживая только фоновую температуру и нагревая помещение к появлению хозяев.

  • Символы настройки терморегулятора E 91.716 - 1 – утро, время ухода, 1-й период.
  • Символы настройки терморегулятора E 91.716 - 2 – отсутствие до обеда, 2-й период.
  • Символы настройки терморегулятора E 91.716 - 3 – возвращение на обед, 3-й период.
  • Символы настройки терморегулятора E 91.716 - 4 – уход после обеда, 4-й период.
  • Символы настройки терморегулятора E 91.716 - 5 – возвращение с работы, 5-й период.
  • Символы настройки терморегулятора E 91.716 - 6 – ночь, 6-й период

Режимы времени и символы настройки E 91.716

Остальные символы терморегулятора

  • Символы настройки терморегулятора E 91.716 - 7 – отопление работает.
  • Символы настройки терморегулятора E 91.716 - 8 – блокировка кнопок.
  • Символы настройки терморегулятора E 91.716 - 9 – выбор датчиков: внутренний, напольный выносной, оба датчика.
  • Символы настройки терморегулятора E 91.716 - 10 – выбор количества выходных.
  • Символы настройки терморегулятора E 91.716 - 11 и Символы настройки терморегулятора E 91.716 - 12 – ограничение температуры: max, min.
  • Символы настройки терморегулятора E 91.716 - 13 – включение за 30 минут.
  • Символы настройки терморегулятора E 91.716 - 14 – коррекция показаний датчика.
  • Символы настройки терморегулятора E 91.716 - 15 – индикация с подсветкой и задержкой на 20 секунд.
  • Символы настройки терморегулятора E 91.716 - 16 – экран.
  • Символы настройки терморегулятора E 91.716 - 17 – индикация температуры при выключении системы.
  • Символы настройки терморегулятора E 91.716 - 18 – сенсорный интерфейс.
Основные элементы индикации E 91.716

Схема подключения терморегулятора E 91.716 для греющего потолка

При использовании управляющего прибора в системах инфракрасного отопления «греющий потолок» на основе пленочных электронагревателей применяется следующая схема подключения.

Схема подключения терморегулятора E 91.716 в системе отопления греющий потолок

Фазный провод, который идет от электрощита, подключается к контакту № 1 терморегулятора. «Ноль» к контакту № 2. Провод фазы, который идет к пленочным электронагревателям, подключается к контакту № 4. «Ноль», идущий от электрощита, соединяется с нагревателями напрямую.

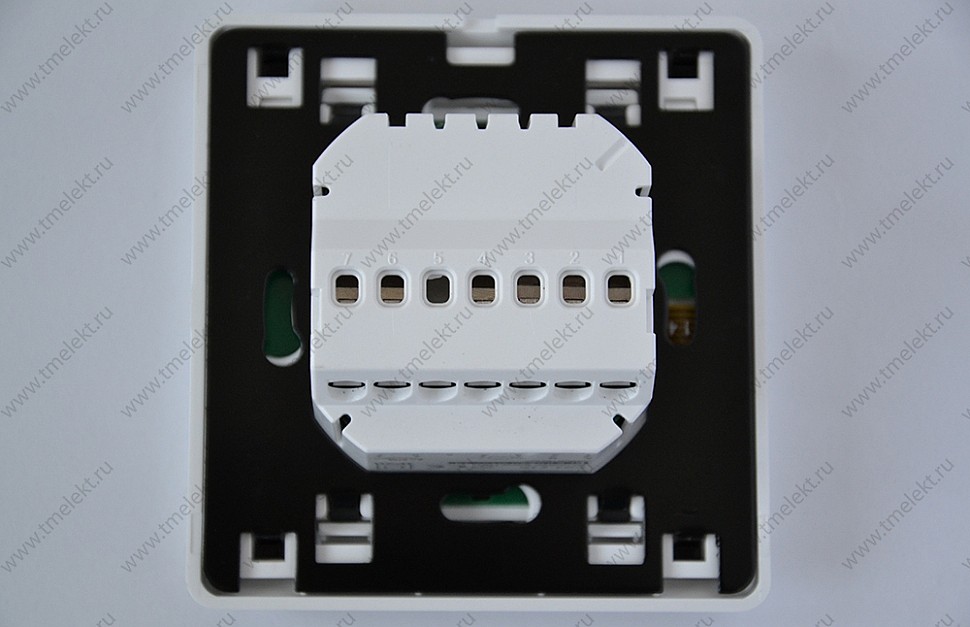

Терморегулятор E 91.716 – нумерация контактов подключения от 1 до 7, вид сзади

Схема подключения терморегулятора E 91.716 для теплого пола

Если терморегулятор включается в систему обогрева «теплый пол», для его подключения используется несколько видоизмененная схема.

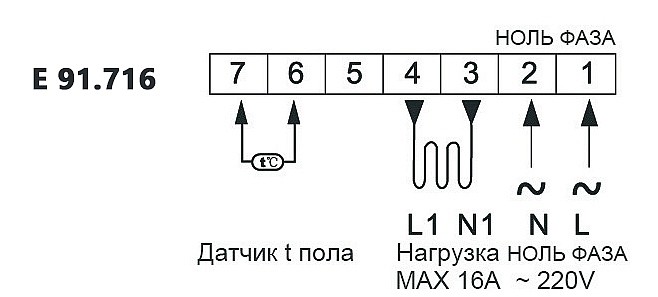

Схема подключения терморегулятора E 91.716 в системе отопления теплый пол

Фазный провод от щита и «ноль» соединяются с контактами № 1 и № 2 соответственно. Фазный провод, который отводится к нагревателям, подключается к контакту № 4. «Ноль», идущий к нагревателям, подключается к контакту № 3, а выносной датчик температуры подключается к контактам № 6 и № 7.

Терморегулятор E 91.716 – промаркированные контакты для подключения

Порядок монтажа терморегулятора E 91.716

Установка прибора несложная и вполне может выполняться самостоятельно. Главное – придерживаться инструкции:

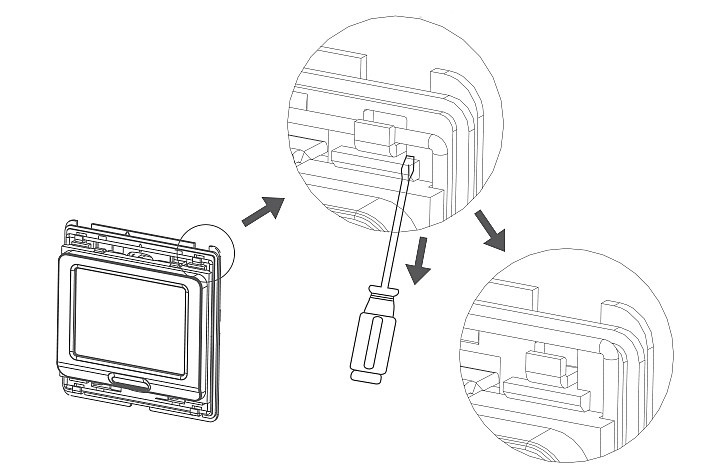

1. Пользуясь обычной отверткой, снимите наружную рамку и лицевую панель.

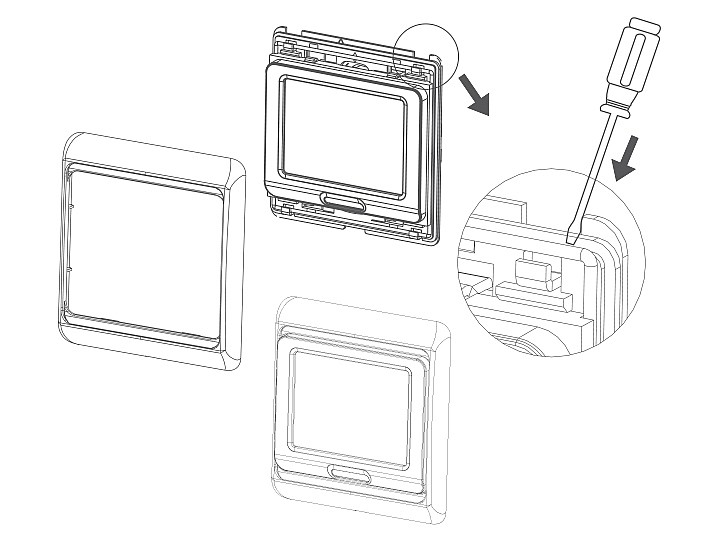

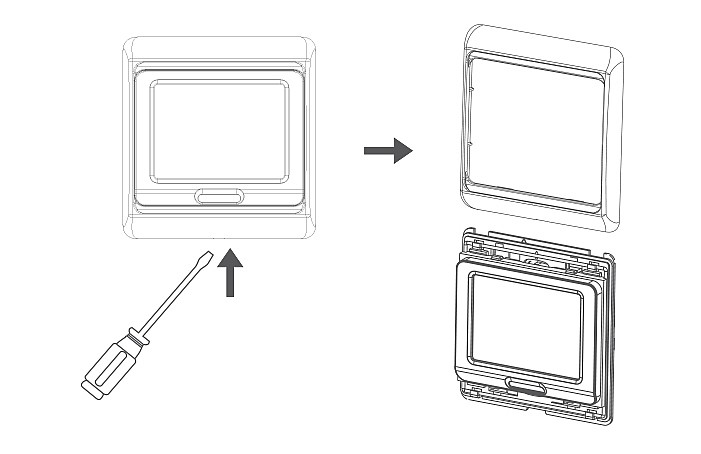

Порядок монтажа терморегулятора E 91.716 – снятие внешней рамки

2. Отделите заднюю пластину для крепления устройства (см. рисунок в инструкции).

Порядок монтажа терморегулятора E 91.716 – отделение монтажной металлической пластины

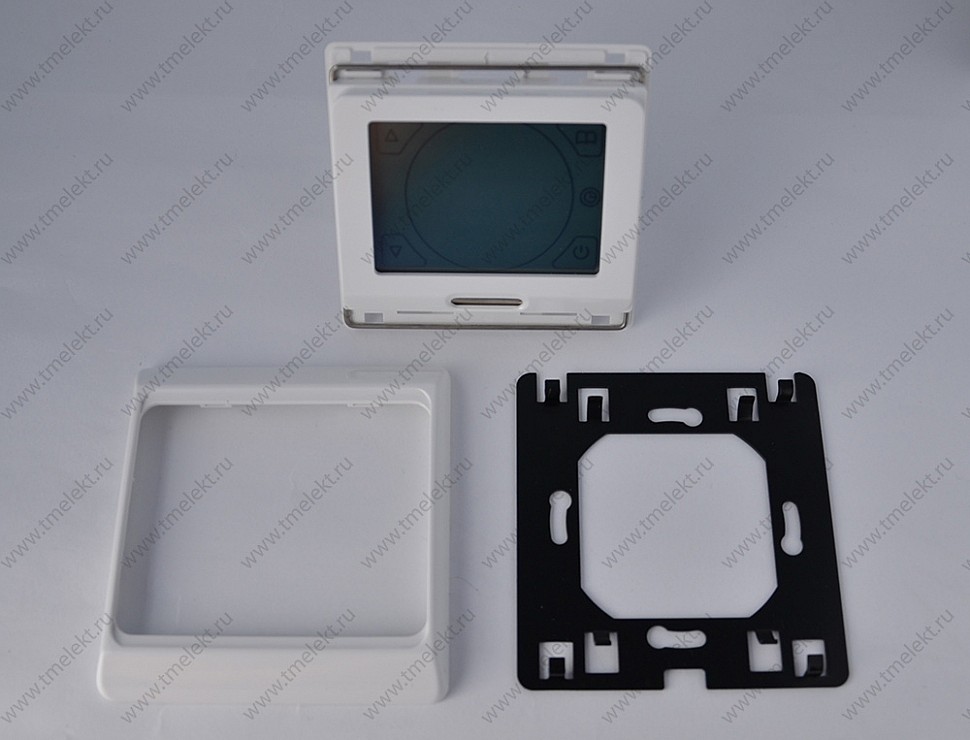

Терморегулятор E 91.716 в разборе – терморегулятор, передняя пластиковая рамка, монтажная пластина

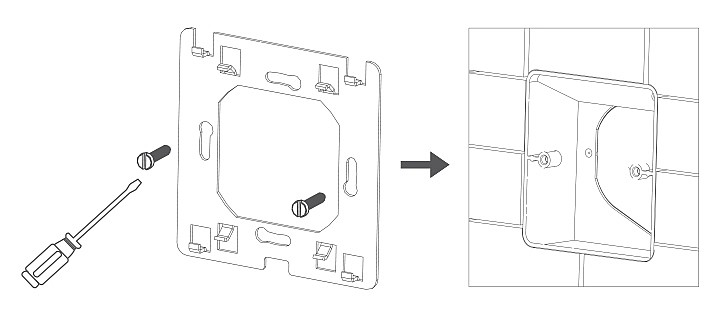

3. Пользуясь крепежными винтами, входящими в комплект устройства, зафиксируйте крепежную пластину на монтажной коробке (К-201 или УХЛ4).

Порядок монтажа терморегулятора E 91.716 – фиксация пластины монтажными винтами

4. Подключите к терморегулятору нужные провода согласно схеме подключения. Закрепите прибор на крепежной пластине, верните на место лицевую панель и рамку.

Порядок монтажа терморегулятора E 91.716 – подключение и сборка

Коды неисправностей Е 91.716

В процессе эксплуатации или подключения управляющего прибора не исключено возникновение ошибок. Причиной может стать короткое замыкание, выход из строя автономного питания (батареи), неправильное подключение. Разобраться с проблемой и устранить ее помогут специальные коды неисправностей:

Е0: Встроенный температурный датчик не подключен или наблюдается короткое замыкание.
Е1: Выносной температурный датчик не подключен или налицо короткое замыкание.

При появлении на дисплее ошибок Е0/Е1 нужно проверить правильность подключения терморегулятора, надежность контактов, устранить причины сбоев.

Обратите внимание! Неправильное подключение приводит к некорректной работе прибора либо полному выходу из строя температурных датчиков, нагревательной секции или терморегулятора Е 91.716! При отсутствии опыта проведения электротехнических работ рекомендуется привлечение специалиста.

Комплект поставки прибора

Терморегулятор E 91.716 реализуется в собранном виде, готовым к установке, подключению и эксплуатации. Никаких дополнительных настроек (помимо режима работы и ее программирования) не требуется. Купить терморегулятор Е 91.716 в нашей компании можно в следующей стандартной комплектации:

  • терморегулятор E 91.716 – 1 шт.;
  • выносной датчик NTC – 1 шт.;
  • кабель длиной 3 м для подключения выносного датчика NTC – 1 шт.;
  • монтажные винты – 2 шт.;
  • паспорт со схемой подключения и инструкцией (на русском языке) – 1 шт.;
  • упаковочная коробка – 1 шт.

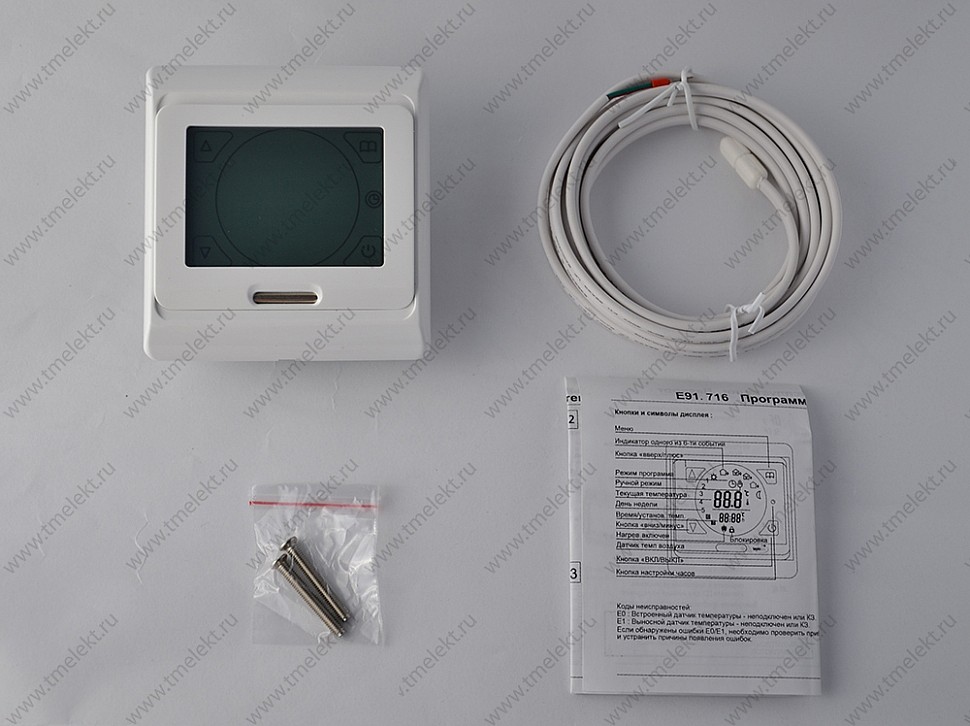

Комплектация терморегулятора E 91.716 – терморегулятор E 91.716, паспорт с инструкцией, выносной датчик температуры, монтажные винты

Корпус стандартного прибора – пластик белого цвета. Под индивидуальный заказ возможны поставки терморегулятора с черными корпусами, в серебре или золоте.

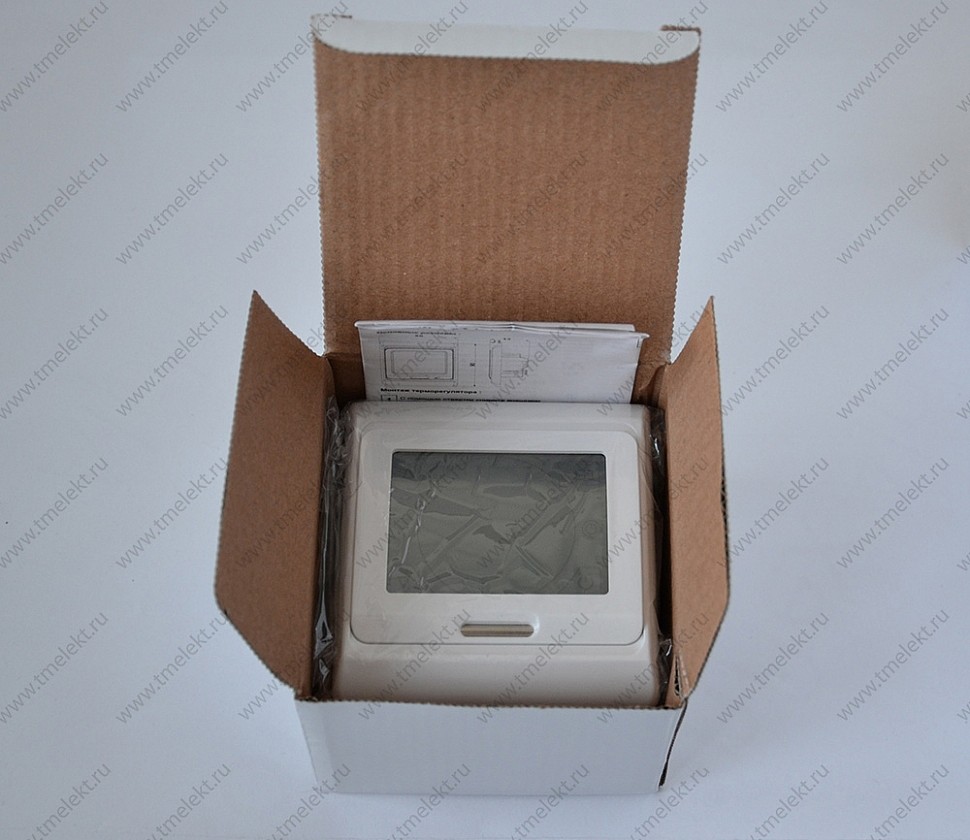

Терморегулятор E 91.716 в открытой упаковочной коробке

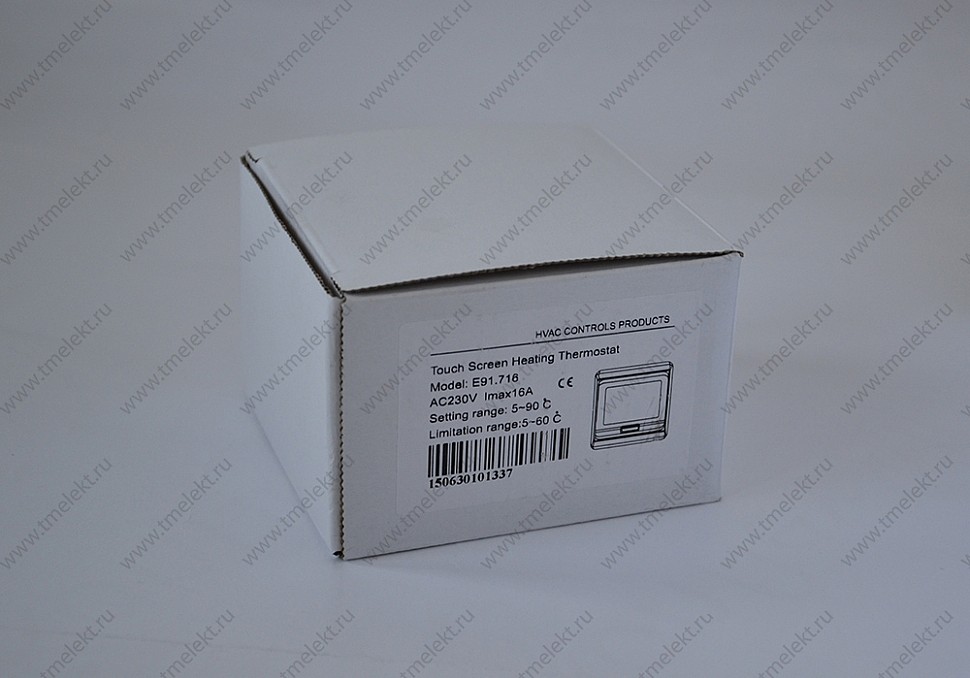

Терморегулятор E 91.716 в закрытой упаковочной коробке
