Терморегулятор 70.26
Обзор электронного терморегулятора 70.26 для теплого пола, греющего потолка и других отопительных приборов.
![Терморегулятор 70.26 в системе греющий потолок и теплый пол Терморегулятор 70.26 в системе греющий потолок и теплый пол](/wa-data/public/photos/75/01/175/175.970.jpg)
Назначение и описание устройства 70.26

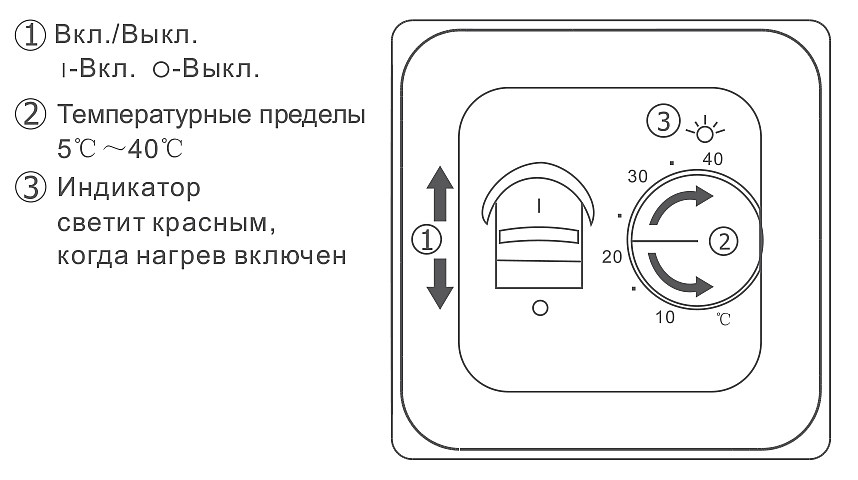

Электронный терморегулятор 70.26 служит для автоматического поддержания температуры теплого пола или греющего потолка, которая задана пользователем. Регулировка параметров допускается в пределах +5 °С/+40 °С. Прибор выпускается в классическом квадратном дизайне корпуса со скругленными углами. На передней панели корпуса удобно расположены светодиодный индикатор работы, ручки управления и механический выключатель.
![Панель управления терморегулятора 70.26 Панель управления терморегулятора 70.26](/wa-data/public/photos/78/01/178/178.970.jpg)

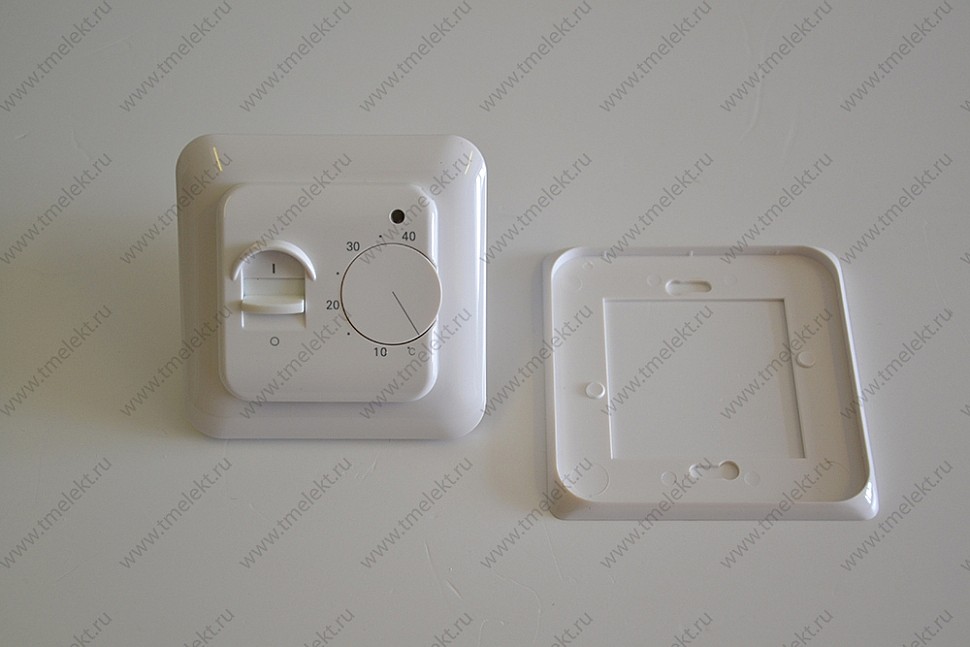

![Терморегулятор 70.26 и внешняя рамка Терморегулятор 70.26 и внешняя рамка](/wa-data/public/photos/79/01/179/179.970.jpg)
Выносной температурный датчик пола (NTC, 10 кОм) размещается либо непосредственно в полу, либо, для греющего потолка, на открытой поверхности стены.
![Выносной датчик и провод длиной 3 метра Выносной датчик и провод длиной 3 метра](/wa-data/public/photos/80/01/180/180.970.jpg)

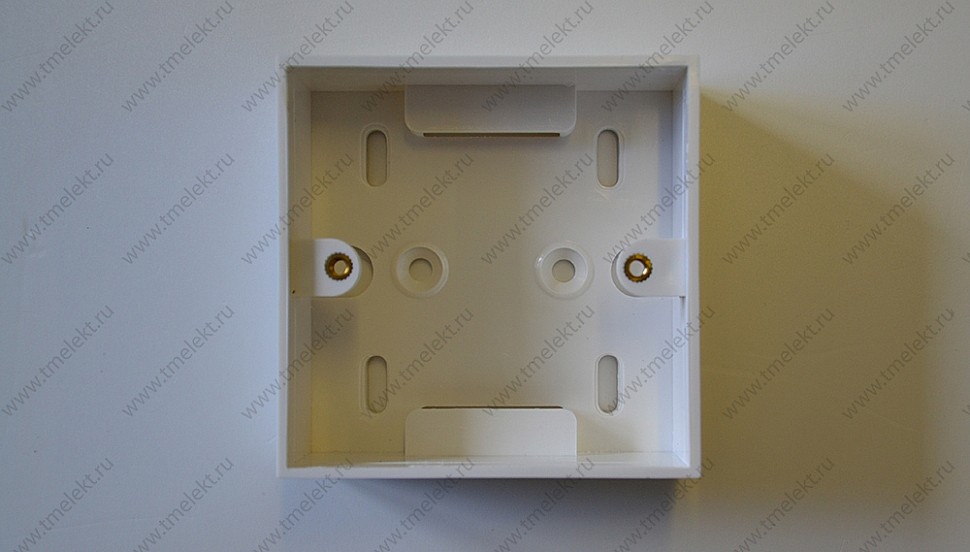

Высота установки не должна превышать 1,0–1,2 метра. Сам электронный терморегулятор 70.26 может устанавливаться в стандартную стенную коробку для скрытого монтажа (диаметр 65 мм). Можно также использовать накладной монтаж, для чего потребуется приобрести отдельно специальную коробку.
![Установочная коробка для накладного монтажа терморегулятора 70.26 Установочная коробка для накладного монтажа терморегулятора 70.26](/wa-data/public/photos/81/01/181/181.970.jpg)
![Терморегулятор 70.26 для греющего потолка и теплого пола Терморегулятор 70.26 для греющего потолка и теплого пола](/wa-data/public/photos/82/01/182/182.970.jpg)
Особенности терморегулятора 70.26
Терморегулятор 70.26 разработан для использования в системе «теплый пол», поэтому в конструкции прибора не предусмотрен встроенный температурный датчик, только выносной. В системе отопления «греющий потолок» 70.26 можно применять в помещениях с повышенной влажность. Выносной температурный датчик может быть установлен на расстоянии до 3 метров от прибора.
![Комплект терморегулятора 70.26 Комплект терморегулятора 70.26](/wa-data/public/photos/76/01/176/176.970.jpg)
Терморегулятор монтируется за пределами зоны повышенной влажности, а выносной температурный датчик прекрасно справляется с контролем внутренней температуры помещения. Влажная среда никакого воздействия на терморегулятор не оказывает, датчик замеряет температуру, передает ее значение на 70.26, который в свою очередь дает команду на включение или отключение отопительных приборов.

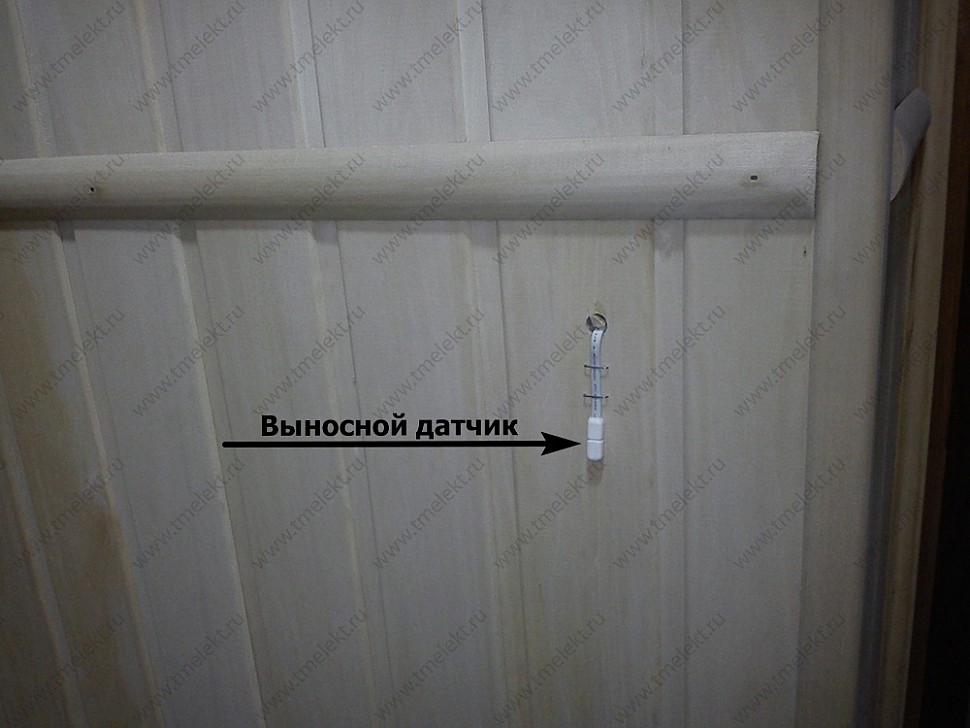

![Выносной датчик терморегулятора 70.26 для греющего потолка Выносной датчик терморегулятора 70.26 для греющего потолка](/wa-data/public/photos/77/01/177/177.970.jpg)
Технические характеристики 70.26
- Тип терморегулятора – электронный.
- Тип монтажа – встраиваемый.
- Программируемый режим – нет.
- Напряжение, Uном – 220 В, 50 Гц.
- Мощность нагрузки, max – 3520 Вт.
- Ток нагрузки, max – 16 A.
- Потребляемая мощность терморегулятора – 5 Вт.
- Диапазон регулирования температуры – 5–40 °С.
- Погрешность регулирования – ±0.5 °С.
- Встроенный датчик температуры – нет.
- Выносной датчик температуры – да (NTC, 10 кОм), длина кабеля 3 м.
- Степень защиты – IP 20.
- Цвет – белый/кремовый.

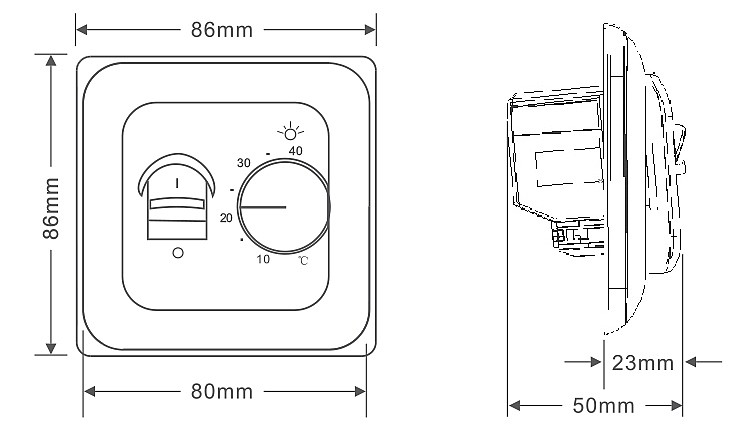

- Габаритные размеры – 86 х 86 х 50 мм.
- Вес брутто – 206 г.
- Гарантия – 1 год.
- Страна производитель – КНР.
![Габаритные размеры терморегулятора 70.26 Габаритные размеры терморегулятора 70.26](/wa-data/public/photos/83/01/183/183.970.jpg)

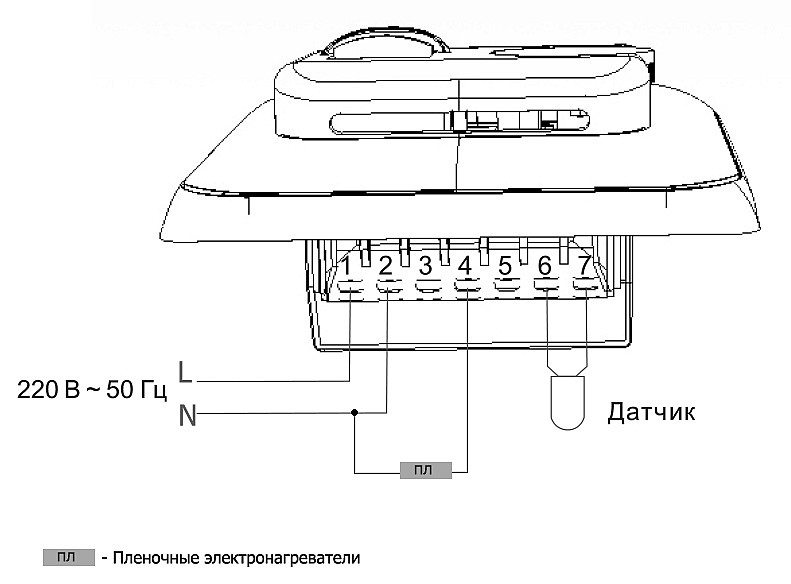

Схема подключения терморегулятора 70.26 для греющего потолка
При подключении прибора фазный провод, идущий от электрощита, подводится к контакту № 1 терморегулятора. К контакту № 2, отмеченному на схеме, подключается нулевой провод. Фазный провод, идущий на пленочные электронагреватели, подключается к контакту № 4. Нулевой провод к пленочным электронагревателям идет напрямую от электрощита. Для подключения выносного датчика температуры используются контакты № 6 и № 7.
![Схема подключения терморегулятора 70.26 в системе отопления греющий потолок Схема подключения терморегулятора 70.26 в системе отопления греющий потолок](/wa-data/public/photos/84/01/184/184.970.jpg)

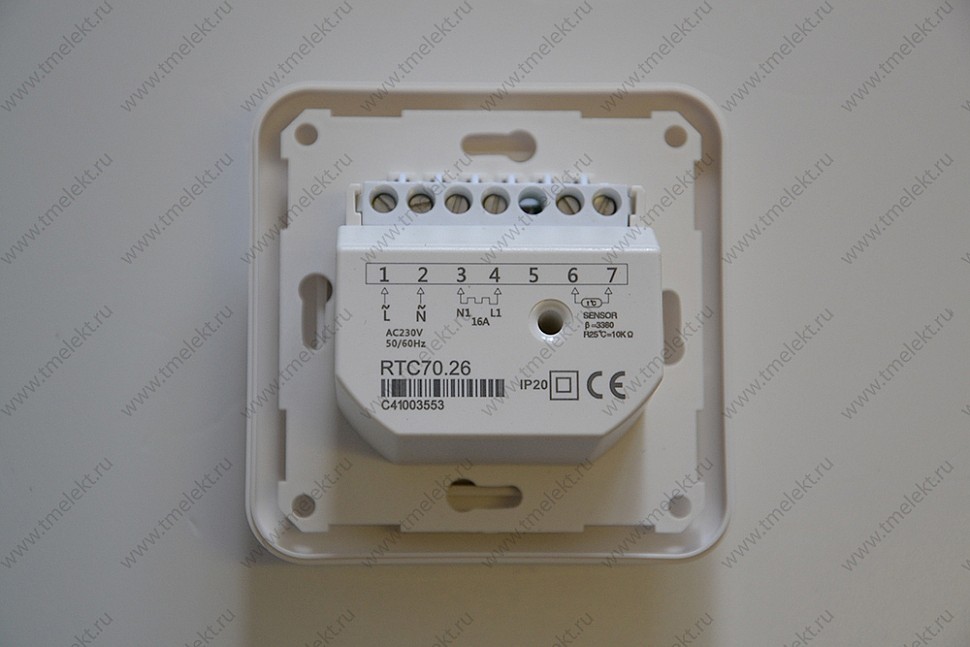

![Терморегулятор 70.26 – контакты для подключения Терморегулятор 70.26 – контакты для подключения](/wa-data/public/photos/85/01/185/185.970.jpg)
Схема подключения терморегулятора 70.26 для теплого пола
Схема подключения 70.26 для теплого пола.
![Схема подключения 70.26 для теплого пола Схема подключения 70.26 для теплого пола](/wa-data/public/photos/86/01/186/186.970.jpg)

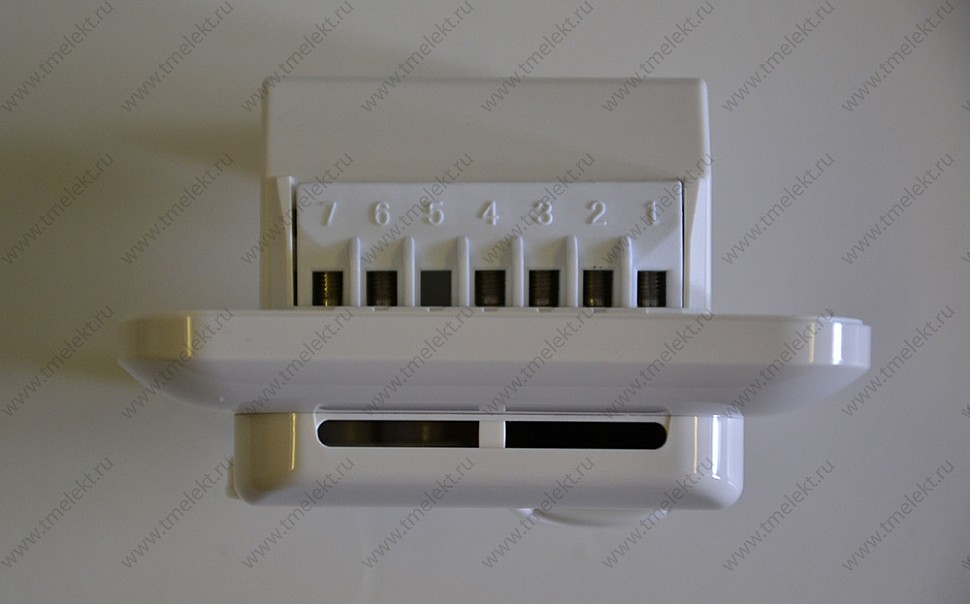

![Терморегулятор 70.26 – нумерация контактов для подключения Терморегулятор 70.26 – нумерация контактов для подключения](/wa-data/public/photos/87/01/187/187.970.jpg)
Внимание! Перед тем как осуществить подключение управляющего прибора, обязательно обратите внимание на расчетную нагрузку системы. Производитель указывает максимальную нагрузку, которую способен выдержать терморегулятор 70.26, в размере 16 А. Но это максимальный показатель, поэтому мы рекомендуем в случае, если расчетные параметры работы отопительных приборов будут превышать 10 А, отказаться от прямого подключения нагревателей к устройству. В этом случае обязательно включите в схему модульный контактор.
Порядок монтажа 70.26

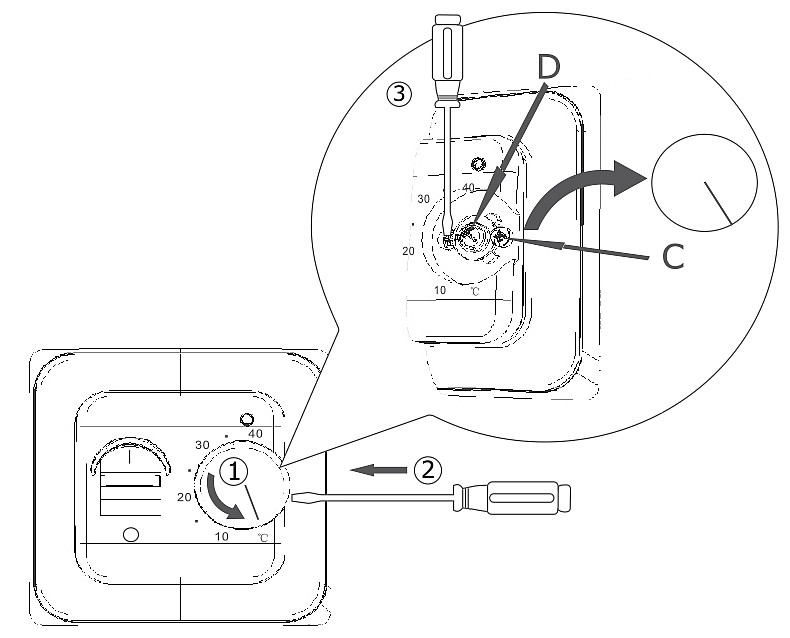

1. Снимаем ручку регулятора, откручиваем крепежный винт (D) и снимаем крышку. Винт С не трогаем: он служит для регулировки терморегулятора.
![Порядок монтажа терморегулятора 70.26 – снятие ручки и крышки регулятора Порядок монтажа терморегулятора 70.26 – снятие ручки и крышки регулятора](/wa-data/public/photos/88/01/188/188.970.jpg)

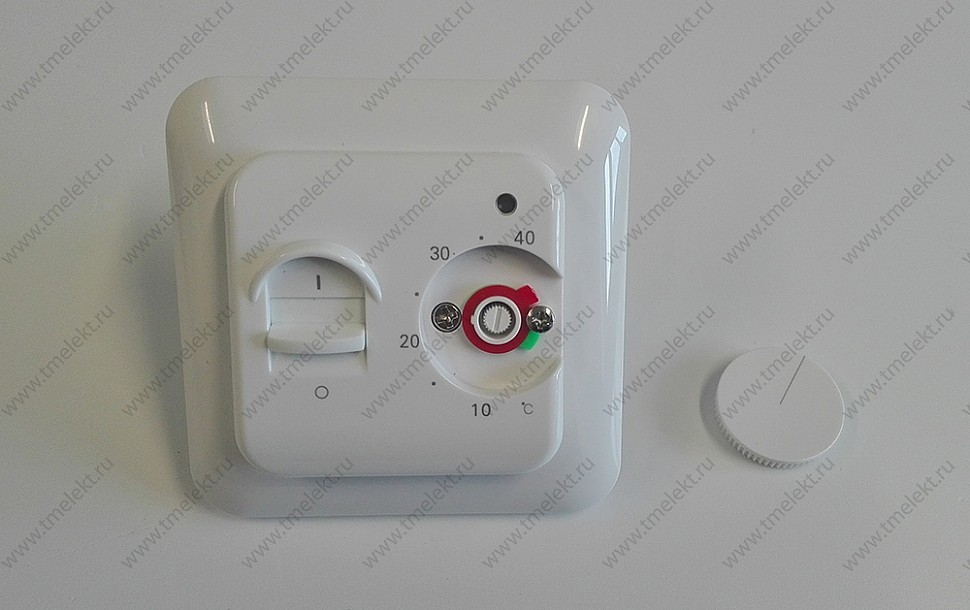

![Ручка регулятора и механизм регулирования диапазона температур Ручка регулятора и механизм регулирования диапазона температур](/wa-data/public/photos/89/01/189/189.970.jpg)

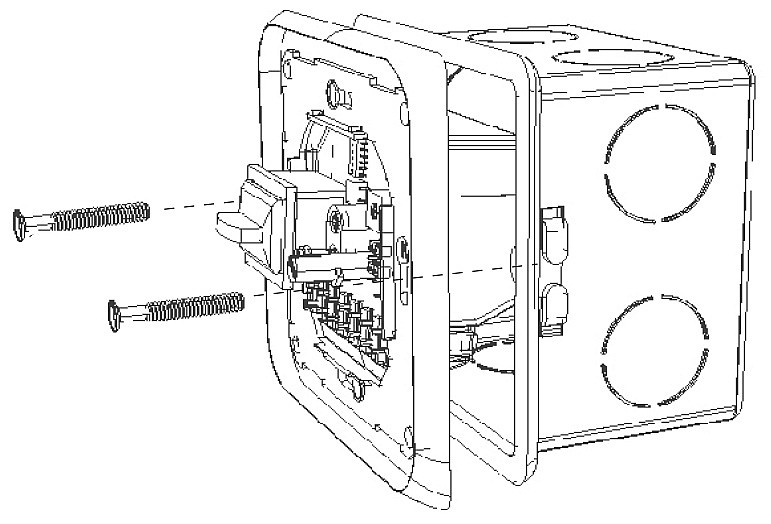

2. Используя схему, подключаем провода, устанавливаем устройство в монтажную коробку и фиксируем винтами.
![Порядок монтажа терморегулятора 70.26 – подключение и установка в монтажную коробку Порядок монтажа терморегулятора 70.26 – подключение и установка в монтажную коробку](/wa-data/public/photos/90/01/190/190.970.jpg)

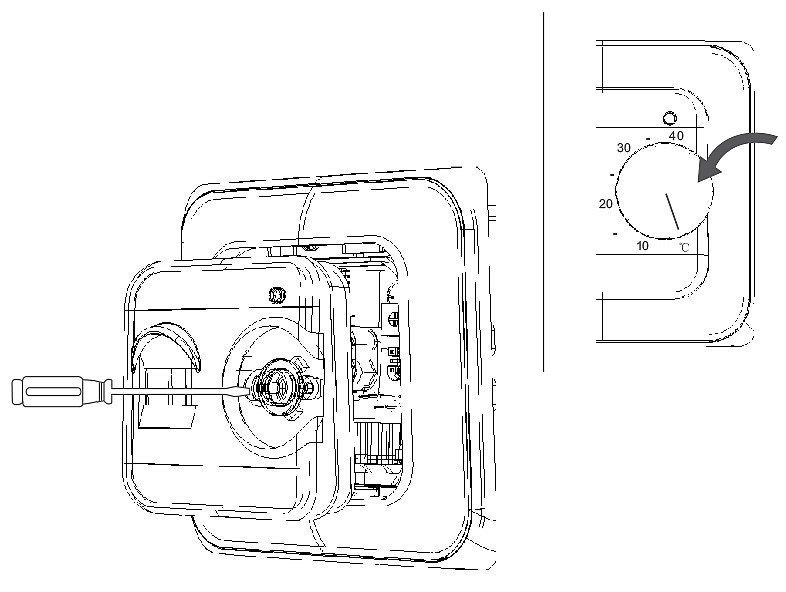

3. Возвращаем на место крышку и ручку регулятора.
![Порядок монтажа терморегулятора 70.26 – установка крышки и ручки регулятора на место Порядок монтажа терморегулятора 70.26 – установка крышки и ручки регулятора на место](/wa-data/public/photos/91/01/191/191.970.jpg)

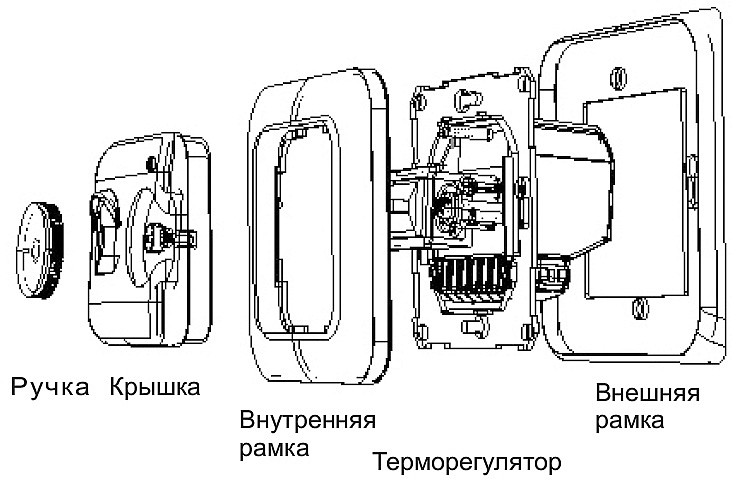

![Схема сборки терморегулятора 70.26 Схема сборки терморегулятора 70.26](/wa-data/public/photos/92/01/192/192.970.jpg)

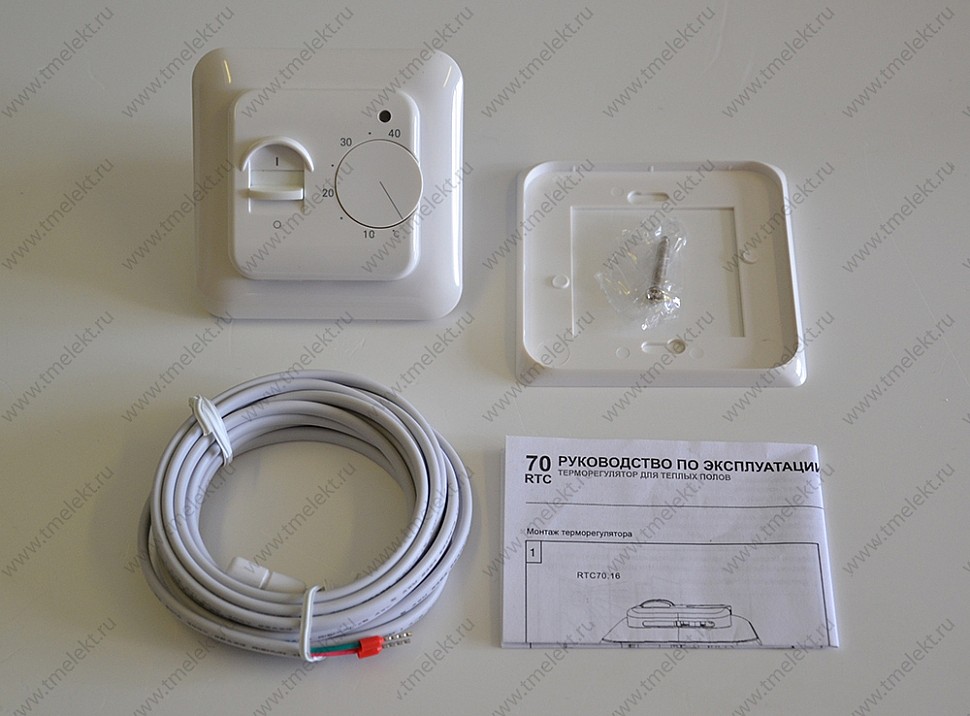

Комплектация прибора
Стандартная комплектация 70.26:
- терморегулятор – 1 шт.;
- датчик температуры – 1 шт.;
- провод датчика пола (длиной 3 м) – 1 шт.;
- крепежные винты – 2 шт.;
- паспорт с инструкцией и схемой подключения – 1 шт.;
- упаковка – 1 шт.

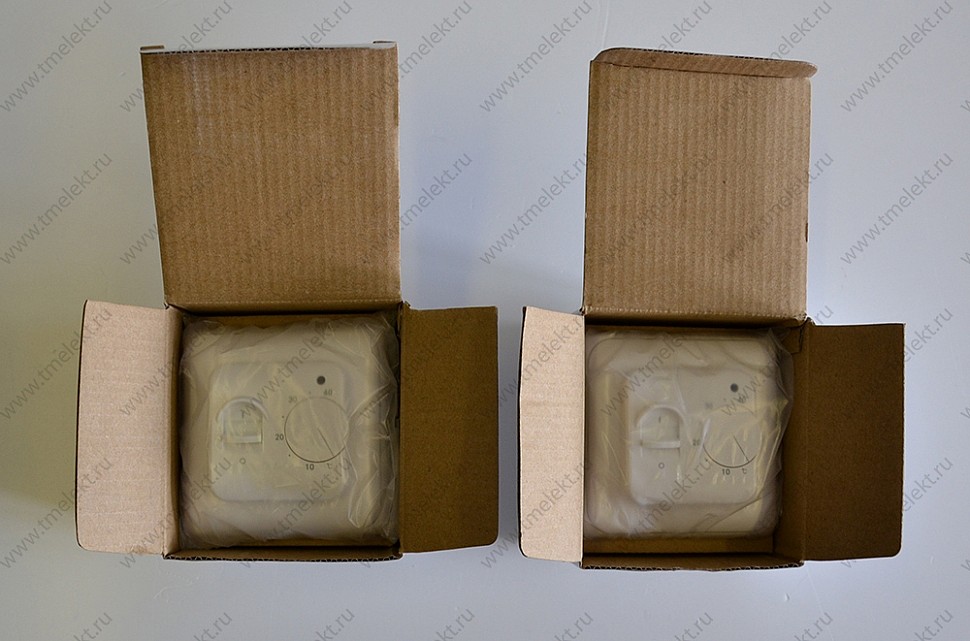

![Терморегулятор 70.26 – упаковочная коробка Терморегулятор 70.26 – упаковочная коробка](/wa-data/public/photos/93/01/193/193.970.jpg)

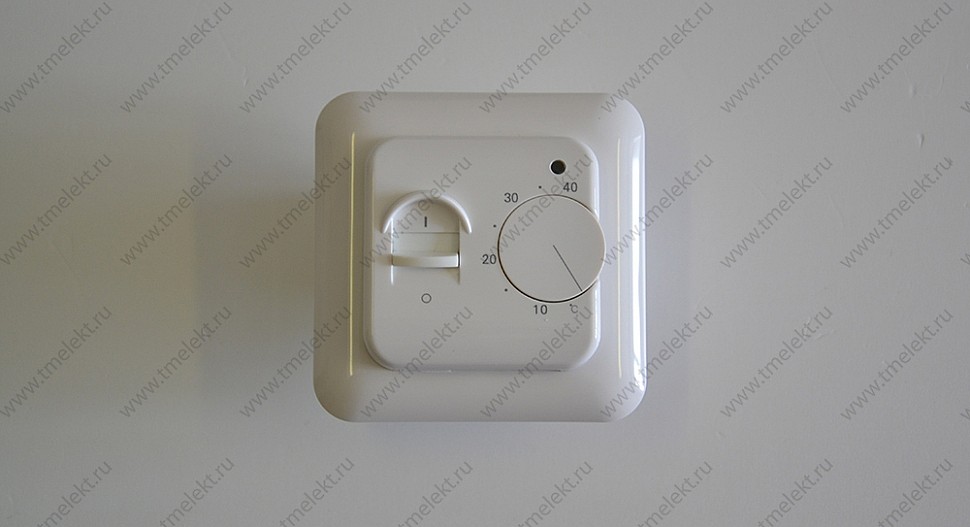

![Терморегулятор 70.26 для систем обогрева Терморегулятор 70.26 для систем обогрева](/wa-data/public/photos/94/01/194/194.970.jpg)

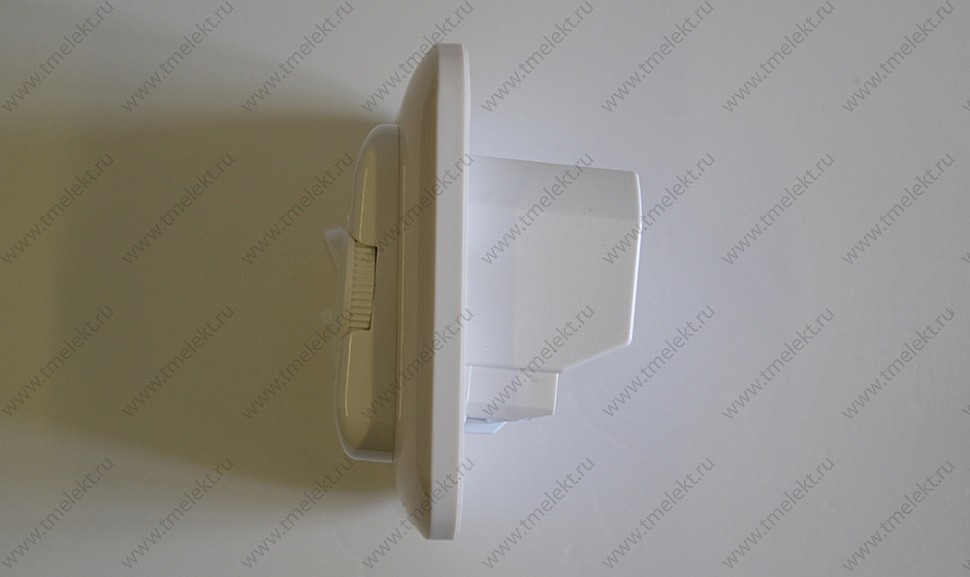

![Терморегулятор 70.26 – вид сбоку Терморегулятор 70.26 – вид сбоку](/wa-data/public/photos/95/01/195/195.970.jpg)

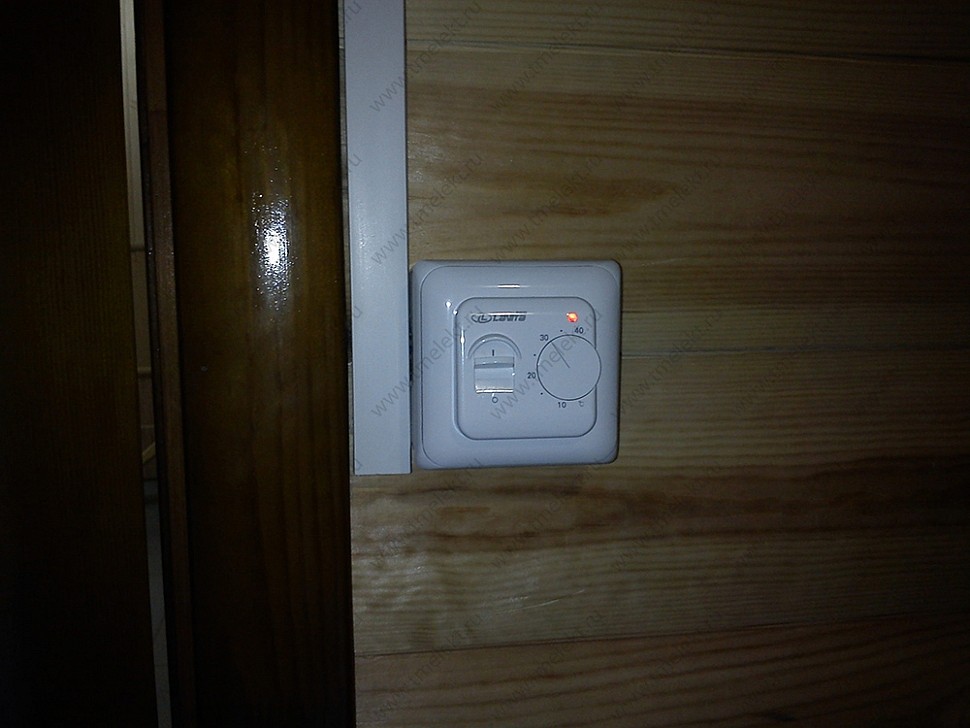

![Терморегулятор 70.26 в работе – горит красный индикатор Терморегулятор 70.26 в работе – горит красный индикатор](/wa-data/public/photos/96/01/196/196.970.jpg)
