ЗЕБРА ЭВО-300 WF, напольная

Модульный пленочный электронагреватель ЗЕБРА ЭВО-300 WF разработан для создания напольной системы отопления «теплый пол». Используется для основного и дополнительного обогрева помещений (квартиры, частные дома, дачи, коттеджи и т.п.).

Электрический теплый пол WF устанавливается на свободные участки пола из расчета 40–60 % от общей отапливаемой площади под ламинат, паркет, черновой пол на лагах. Запрещено укладывать модульные нагреватели WF под мягкие половые покрытия (линолеум, ковролин и т.п.)!

Процесс монтажа электрического теплого пола ЗЕБРА ЭВО-300 WF

Внешний вид и устройство ЭВО-300 WF

ЗЕБРА ЭВО-300 WF является аналогом потолочных модульных электронагревателей ЗЕБРА ЭВО-300 серий SOFT, ST, PRO, EX, отличаясь от них только пониженной мощностью. Мощность теплого пола WF составляет 150 Вт/кв. м.

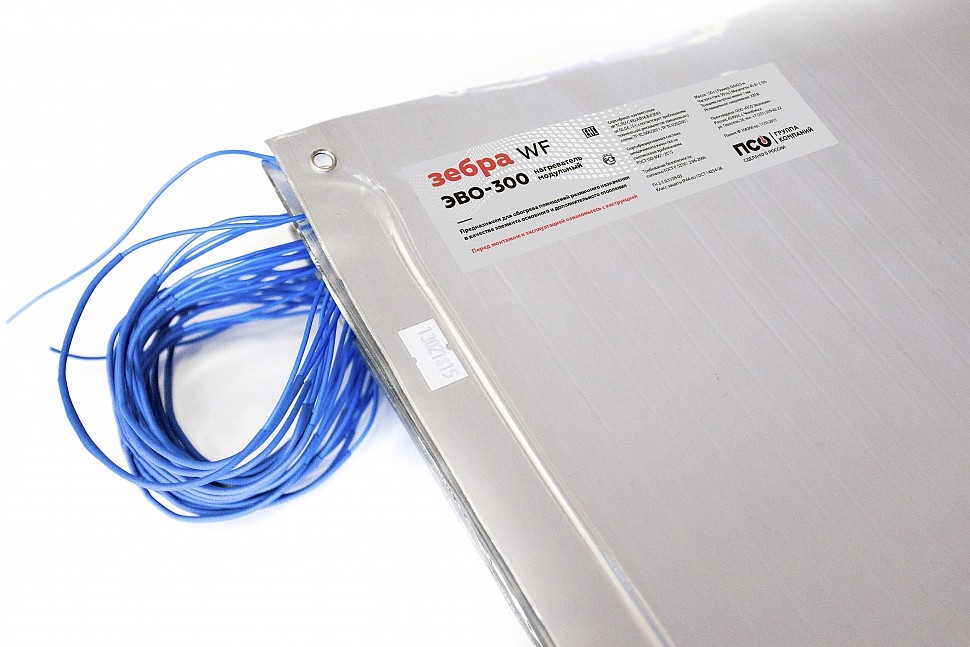

Электрический модульный теплый пол ЗЕБРА ЭВО-300 WF

Нагреватели поставляются в коробке единой лентой (50 модулей, 30 пог. м, 15 кв. м), размер каждого модуля – 0,5 x 0,6 м, мощность – 45 Вт.

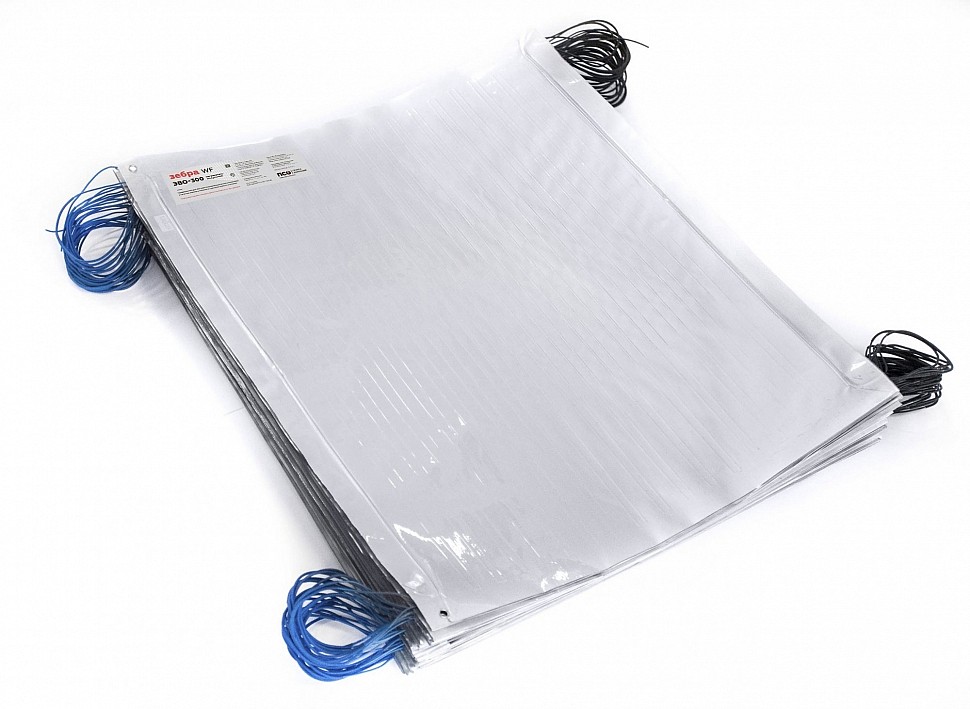

ЗЕБРА ЭВО-300 WF для теплого пола в единой ленте по 50 модулей, 30 пог.м., 15 кв.м.
ЗЕБРА ЭВО-300 WF, напольная

Технические характеристики ЗЕБРА ЭВО-300 WF

  • Тип монтажа – напольный.
  • Ширина – 0.5 м.
  • Длина – от 0.6 м до 6 м.
  • Шаг отреза – 0.6 м.
  • Толщина – не более 1 мм.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Удельная мощность – 150 Вт/кв. м.
  • Удельный ток нагрузки – 0.68 А/кв. м.
  • Температура нагревателя, max – 40–45 °С.
  • Степень защиты – IP 44.
  • Направленный тепловой поток – да.
  • Заземление корпуса – да.
  • Вес нетто – 560 г/кв. м.
  • Гарантия – 10 лет.
  • Страна-производитель – Россия.

Преимущества пеленочного теплого пола ЭВО-300 WF

  • Однонаправленность теплового потока. Как и потолочный нагреватель ЭВО-300, напольный ЭВО-300 WF излучает 95 % энергии в одну сторону. Рабочая сторона маркирована специальной ламинированной этикеткой.Рабочая сторона маркирована специальной ламинированной этикеткой
  • В модульных нагревателях ЭВО-300 WF предусмотрен заземляющий контакт, что, с точки зрения электробезопасности, очень важно, особенно для теплого пола.
  • Удобное модульное решение. В коробке ЗЕБРА ЭВО-300 WF находится 50 модулей размером 0,5 x 0,6 м каждый, что соответствует 15 кв.м пленки. У нас вы можете приобрести как коробочное решение на 15 кв.м, так и изделия поштучно размерами от 0,6 до 6,0 м с шагом отреза 0,6 м. Актуальные цены на электрический теплый пол ЗЕБРА ЭВО-300 WF представлены в разделе Цены.

Размерный ряд модульного нагревателя ЭВО-300 WF

Типоразмерный ряд по ширине одинаков для всех напольных и потолочных нагревателей ЗЕБРА – 0,5 м. Минимальная длина полосы – 0,6 м, максимальная длина полосы – 6 метров. Шаг отреза модулей – 0,6 м.

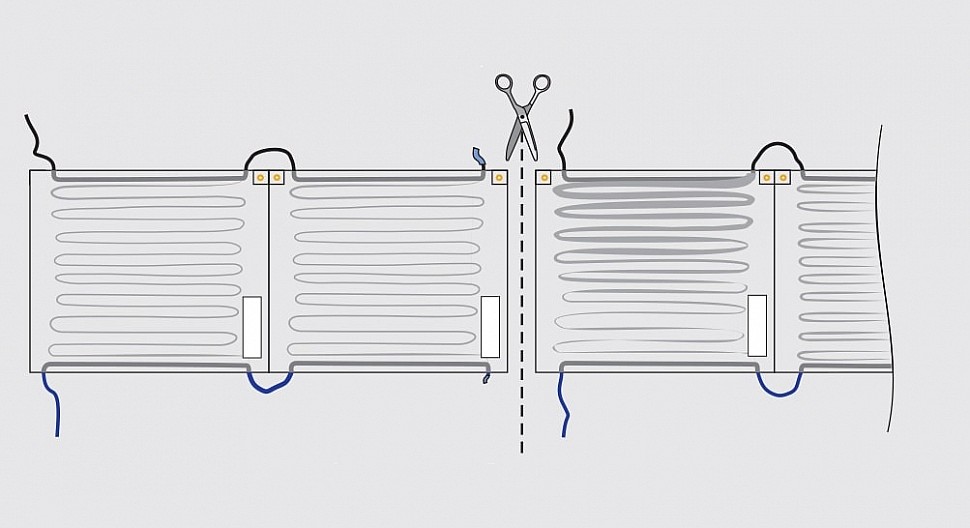

Линия отреза модуля ЗЕБРА ЭВО-300 WF, шаг отреза 0,6 м
Таблица № 1. Типоразмерный ряд, длина, мощность, вес нагревателей ЭВО-300 WF
Серия нагревателя ЗЕБРА Длина полосы Мощность полосы Вес полосы, нетто
WF 0.6 м 45 Вт 150 г
WF 1.2 м 90 Вт 300 г
WF 1.8 м 135 Вт 450 г
WF 2.4 м 180 Вт 600 г
WF 3.0 м 225 Вт 750 г
WF 3.6 м 270 Вт 900 г
WF 4.2 м 315 Вт 1 050 г
WF 4.8 м 360 Вт 1 200 г
WF 5.4 м 405 Вт 1 350 г
WF 6.0 м 450 Вт 1 500 г

Схема подключения ЗЕБРА ЭВО-300 WF

Электрический теплый пол ЗЕБРА ЭВО-300 WF работает от сети 220 В, 50 Гц. Подключение – параллельное. Корпус нагревателя необходимо заземлить отдельным проводником согласно схеме подключения.

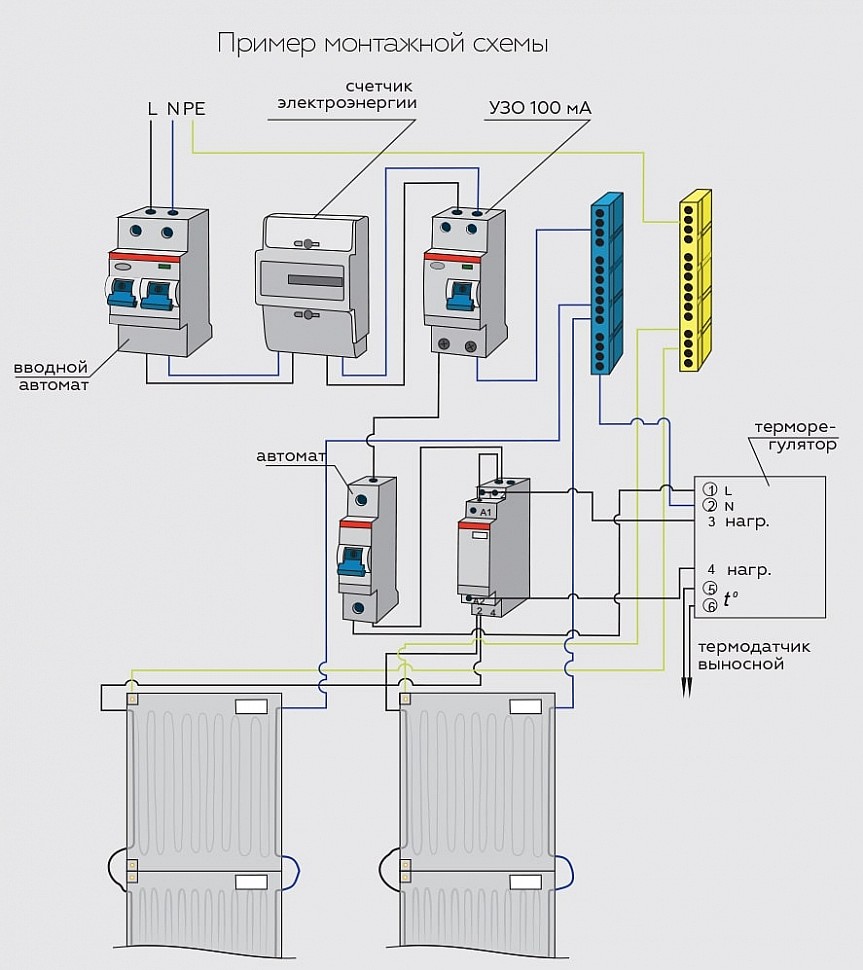

Схема подключения теплого пола ЗЕБРА ЭВО-300 WF

Инструкция по монтажу пленочного теплого пола ЭВО-300 WF

Мы рекомендуем привлечь квалифицированного специалиста для выполнения монтажных работ по установке пленочного теплого пола. Но вы можете выполнить монтаж и самостоятельно, если воспользоваться подробной пошаговой инструкцией.

Производитель подготовил подробную инструкцию, с которой рекомендуется ознакомиться не только монтажникам, но и пользователям во избежание неприятных ситуаций. В документе подробно описано устройство ЭВО-300 WF, порядок кроя и изоляции электронагревателей, этапы их установки и подключения, правила безопасности.

Установка теплого пола под ламинат. Рекомендуется применять в сочетании с теплоизоляционной подложкой толщиной до 3 мм и покрывать нагреватели слоем полиэтилена перед укладкой ламината.

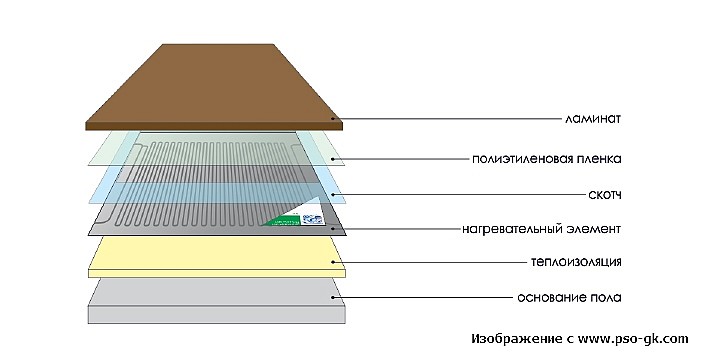

Монтаж пленочного теплого пола ЗЕБРА ЭВО-300 WF – установка под ламинат
Монтаж теплого пола ЗЕБРА ЭВО-300 WF под ламинат

Монтаж под черновой пол на лагах. Расстояние между лагами не менее 500 мм, используется теплоизоляционный материал от 20 мм толщиной. Пленка фиксируется на бруски скотчем, крепление пола выполняется только в лаги, чтобы не повредить нагреватели.

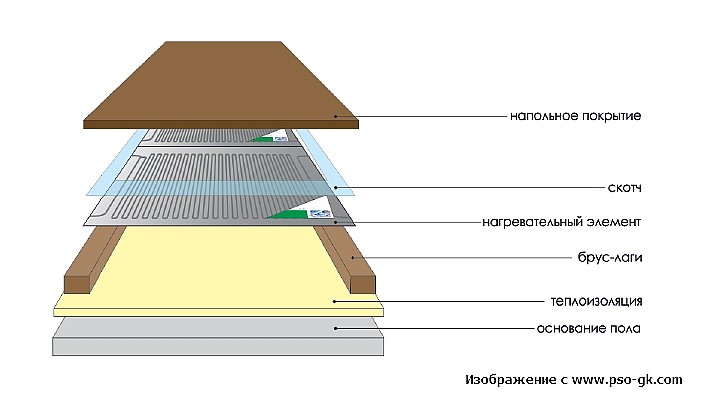

Монтаж пленочного теплого пола ЗЕБРА ЭВО-300 WF – установка под черновой пол на лагах

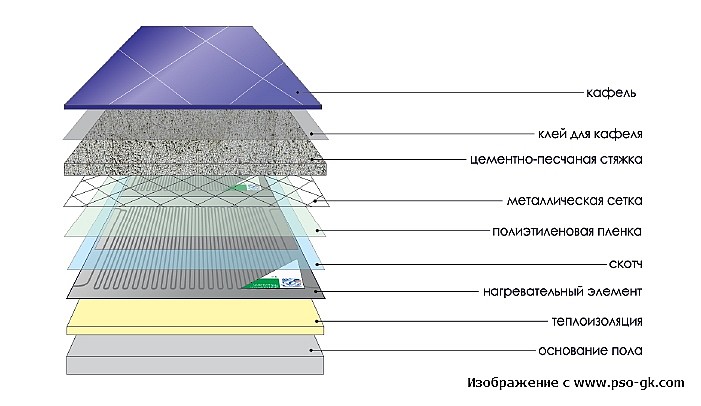

Использование цементно-песочной стяжки (для кафельного пола). ЗЕБРА ЭВО-300 WF укладывается на теплоизоляцию и накрывается полиэтиленом с проклеенными скотчем местами стыков. Стяжка заливается поверх пленки.

Монтаж пленочного теплого пола ЗЕБРА ЭВО-300 WF – установка в цементно-песочную стяжку

Несмотря на то что производитель допускает использование цементно-песочной стяжки для своих нагревателей, мы не рекомендуем устанавливать ЭВО-300 WF и какие-либо другие пленочные электронагреватели в стяжку. Если этот вариант монтажа вам подходит больше, то используйте ЗЕБРА ЭВО-300 ПГК мат или ПГК ролик.

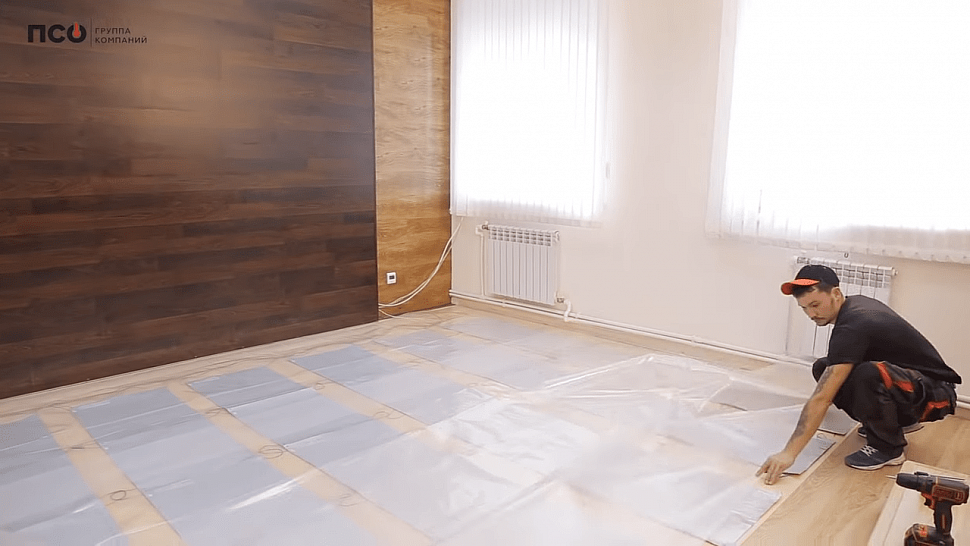

Монтаж пленочного теплого пола ЗЕБРА ЭВО-300 WF под ламинат

Комплект поставки ЗЕБРА ЭВО-300 WF

Нагреватели для теплого пола ЭВО-300 WF поставляются в картонных коробках (размер коробки: 62 x 56 x 8 см) по 50 модулей (30 пог. м, 15 кв. м, вес 7,5 кг).

Комплект поставки, коробочное решение:
