Потолочное инфракрасное отопление ЗЕБРА ЭВО-300

Внешний вид и устройство ЭВО-300

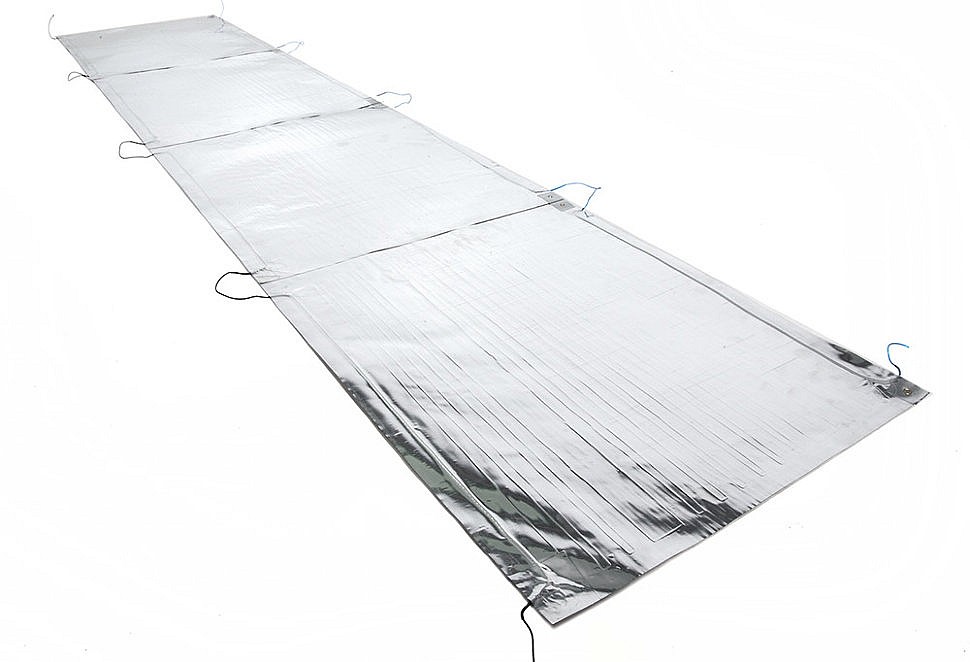

Потолочный нагреватель ЗЕБРА ЭВО-300 представляет собой модуль длиной 0,6 м, шириной 0,5 м. Модули объединены полимерной основой (пленка ПЭТ, полиэтилентерефталат) в единую ленту по 50 шт. и сложены в упаковку гармошкой.

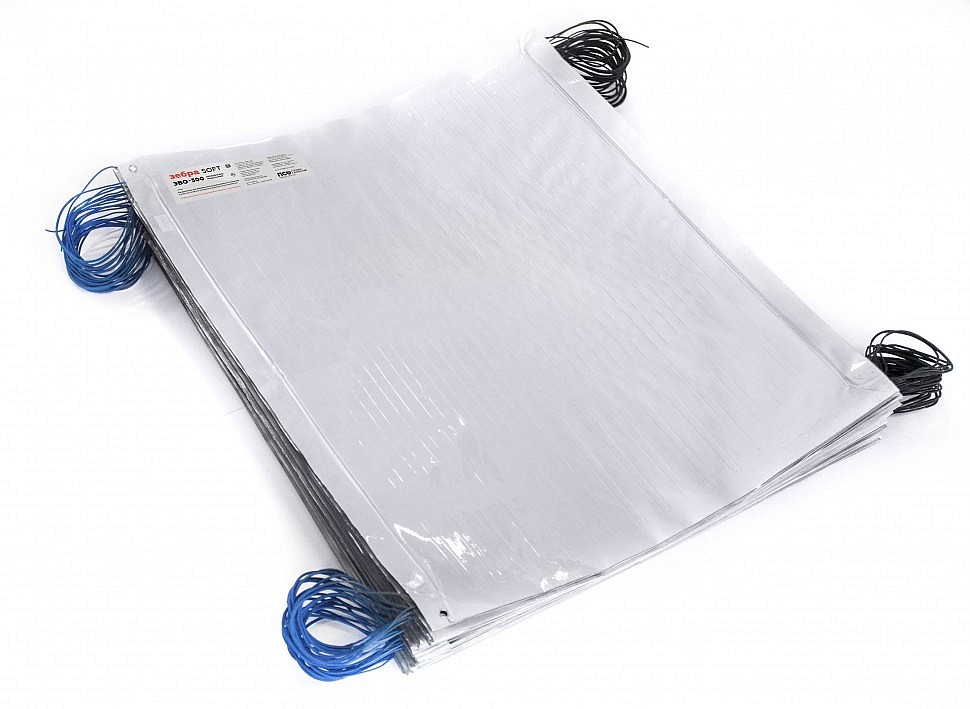

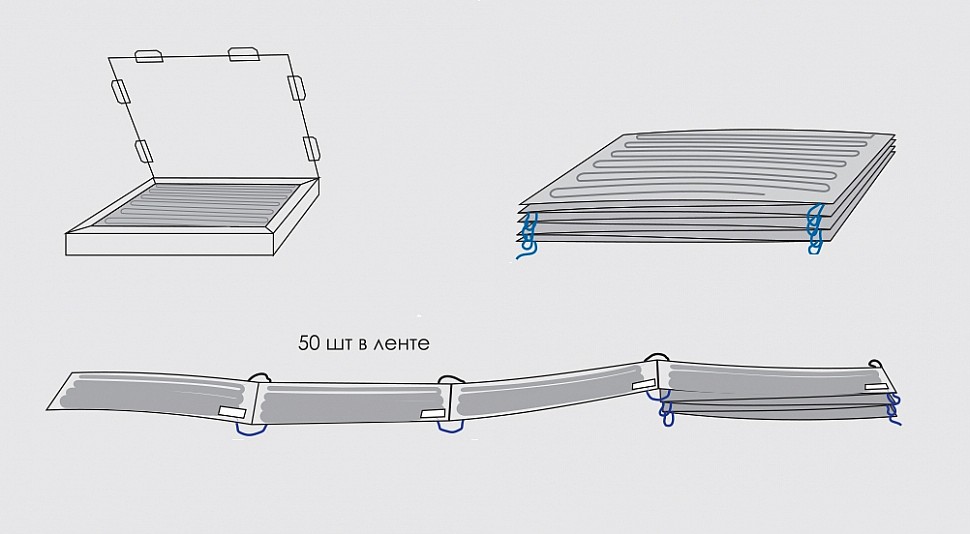

Потолочный нагреватель ЗЕБРА ЭВО-300 серий SOFT, ST, PRO, EX в упаковке единой лентой модулями по 50 шт.

Все модули нагревателя в ленте скоммутированы параллельным соединением с помощью магистральных медных проводов в единую цепь. Фазный провод – черный, нулевой – синий.

Потолочный нагреватель ЗЕБРА ЭВО-300 серий SOFT, ST, PRO, EX – отводные провода подключения, перемычка заземления, поля для крепления

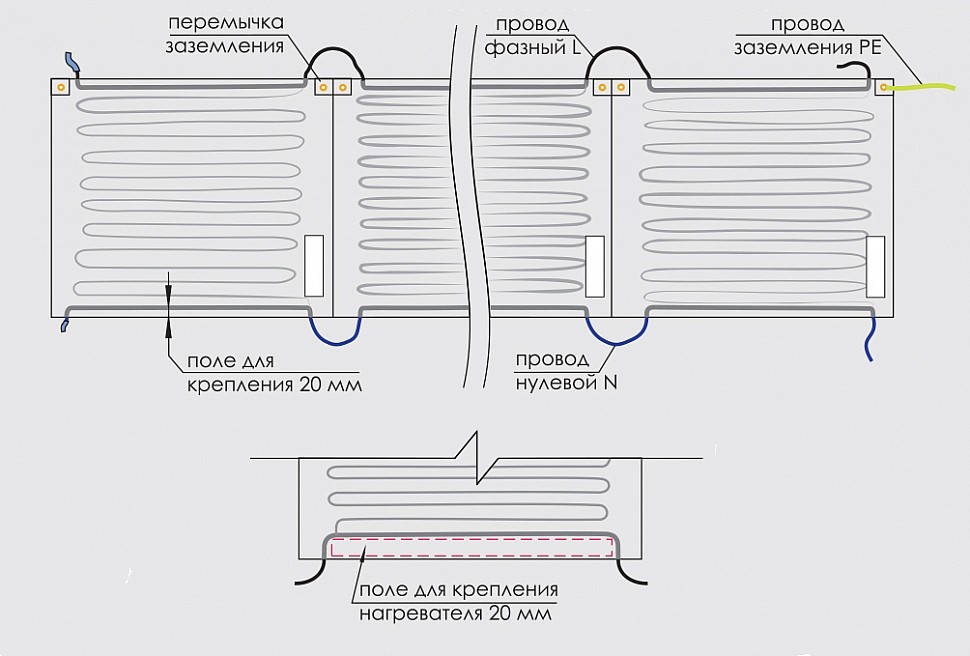

Поле шириной 20 мм от бокового края модуля до магистральных силовых проводов (фаза, ноль) предназначено для крепления нагревателя к потолочной поверхности.

В конструктиве ЭВО-300 предусмотрена возможность заземления корпуса. На стыках модулей имеются перемычки заземления из узких полосок алюминиевой фольги, с помощью которых образуется единый заземляющий контур каждой отдельной полосы нагревателя.

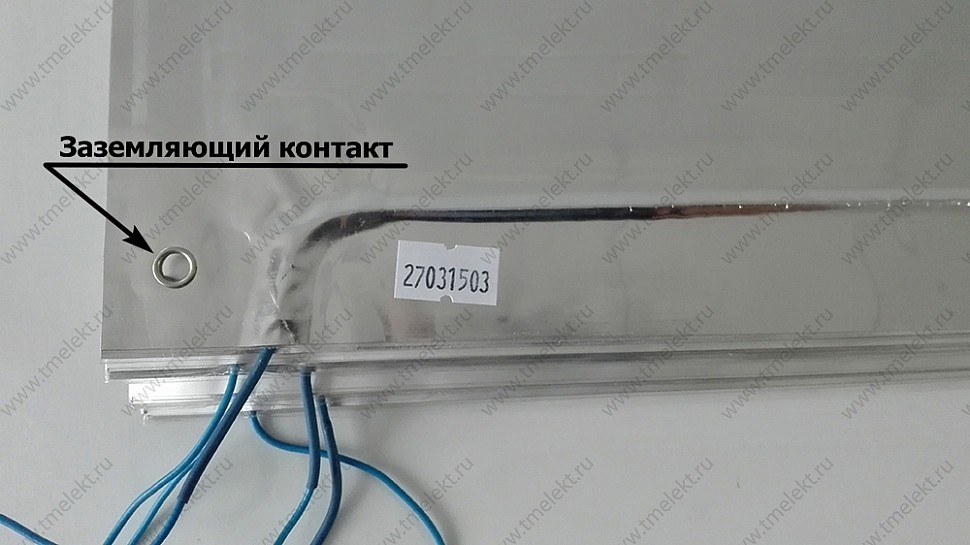

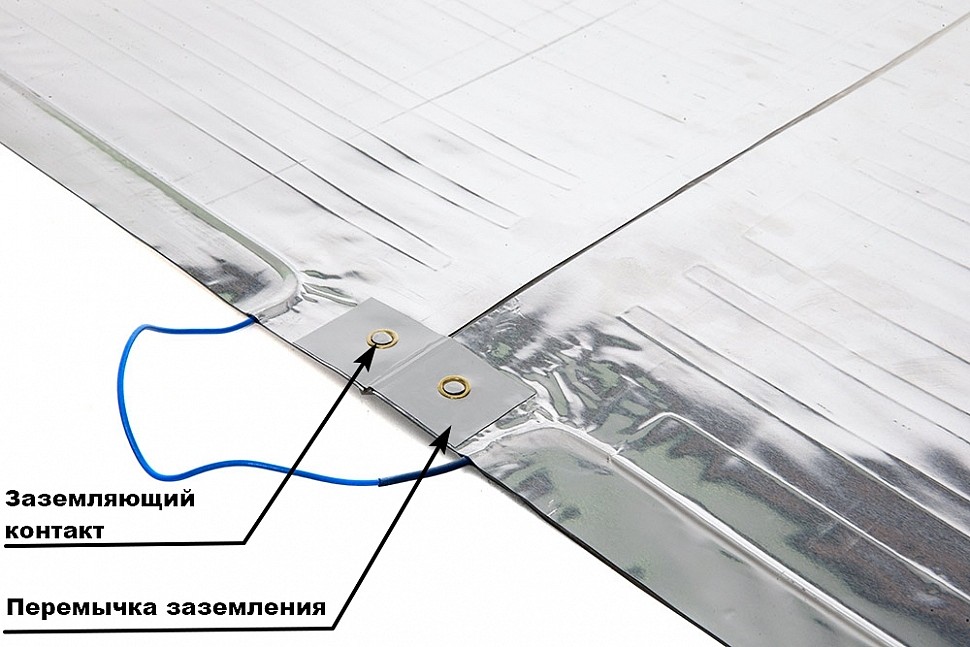

Заземляющий контакт и перемычка заземления в нагревателе ЗЕБРА ЭВО-300

Нагреватель ЗЕБРА ЭВО-300 состоит из:

  • нагревательного элемента (резистив, нихромовая нить);
  • передающего элемента (алюминиевая фольга);
  • излучающего элемента (пленка ПЭТ).

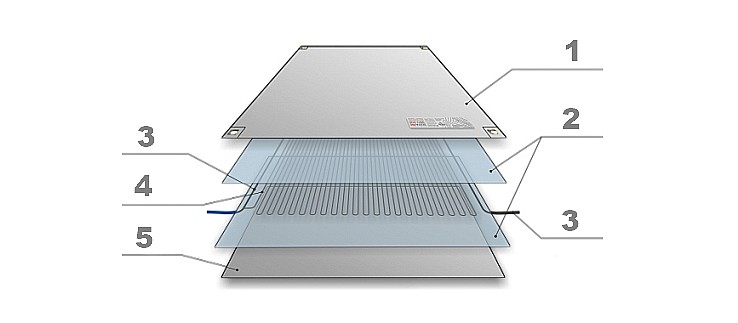

Состав нагревателя ЗЕБРА ЭВО-300: пленка ПЭТ с алюминиевой фольгой, пленка ПЭТ, медные силовые провода, нихромовая нить, алюминиевая фольга

1. Пленка ПЭТ с алюминиевой фольгой (рабочая сторона).

2. Пленка ПЭТ, диэлектрик.

3. Медные силовые провода.

4. Резистив – нихромовая нить.

5. Алюминиевая фольга.

ЭВО-300 имеет односторонний тепловой поток. Рабочая сторона нагревателя определяется наличием специальной маркировки в виде заламинированной прямоугольной этикетки либо стикером с информацией о продукте.

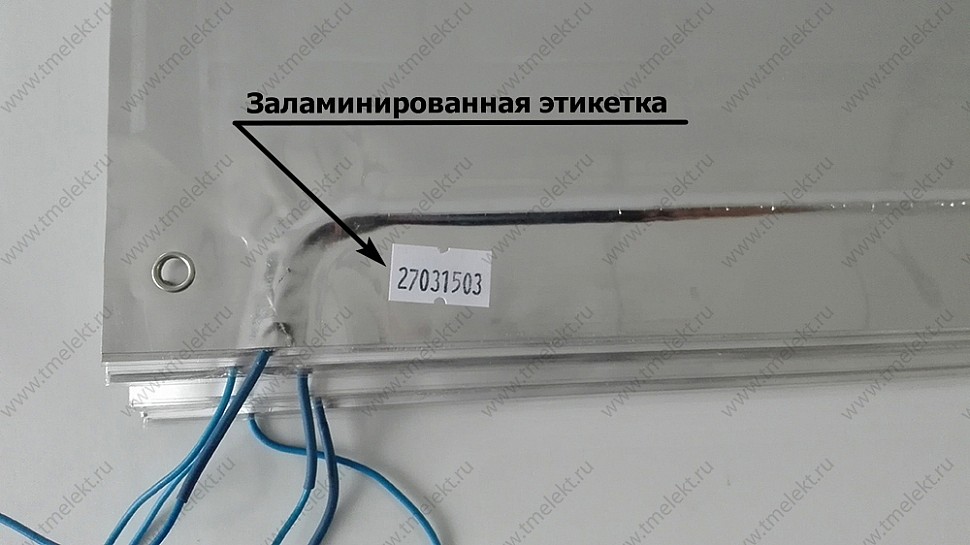

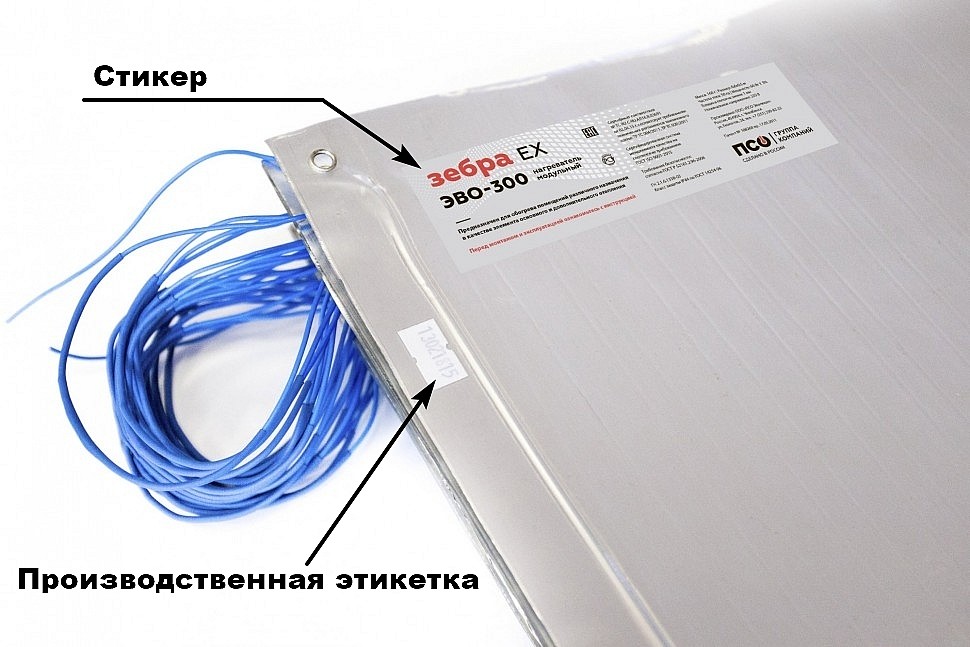

На рабочей стороне ЭВО-300 нанесена производственная этикетка и стикер

Принцип действия нагревателей ЗЕБРА ЭВО-300

Принцип действия потолочных нагревателей ЗЕБРА ЭВО-300 не отличается от принципа работы всех низкотемпературных пленочных электронагревателей.

При прохождении электрического тока через нагревательный элемент (нихромовая нить) на нем выделяется тепло. Оно контактным методом распространяется по передающему элементу (алюминиевая фольга) к поверхности нагревателя (пленка ПЭТ). Поверхность нагревателя при нагреве начинает излучать инфракрасные волны в средневолновом диапазоне: 8,6–9,2 мкм.

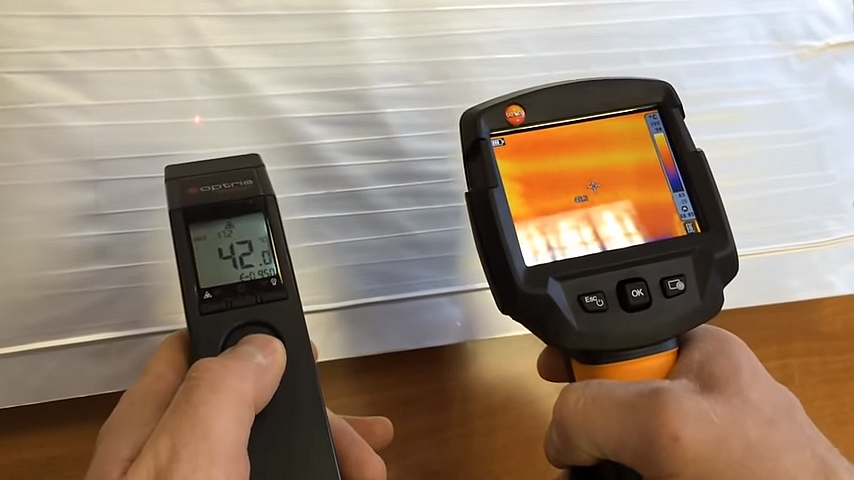

Принцип действия ЗЕБРА ЭВО-300 – нагрев рабочей стороны нагревателя, проверка пирометром и тепловизором

Единственное отличие ЗЕБРА ЭВО-300 от других пленочных электронагревателей, касающееся принципа действия, – односторонний тепловой поток. Нерабочая сторона нагревателя из алюминиевой фольги практически не излучает инфракрасный тепловой поток.

Различия потолочных нагревателей ЗЕБРА ЭВО-300 серий SOFT, ST, PRO, EX

Линейный выпуск потолочных нагревателей ЗЕБРА представлен следующими моделями: SOFT, ST, PRO, EX. Разберем основные отличия этих моделей.

1. ЗЕБРА ЭВО-300 SOFT. Размер модуля (длина x ширина) – 0,6 x 0,5 м, мощность модуля – 51 Вт, удельная мощность – 170 Вт/кв.м. Серия модульных нагревателей ЭВО-300 с пониженной удельной мощностью. Установка на потолок высотой от 2 до 3 м.

Стикер модульного потолочного нагревателя ЗЕБРА ЭВО-300 SOFT

2. ЗЕБРА ЭВО-300 ST. Размер модуля – 0,6 x 0,5 м, мощность модуля – 66 Вт, удельная мощность – 220 Вт/кв.м. Стандартная серия ЭВО-300. Установка на потолок высотой от 2,4 до 4 м.

Стикер модульного потолочного нагревателя ЗЕБРА ЭВО-300 ST

3. ЗЕБРА ЭВО-300 PRO. Размер модуля – 0,6 x 0,5 м, мощность модуля – 66 Вт, удельная мощность – 220 Вт/кв.м. Серия ЭВО-300 с увеличенным тепловым потоком на 15–20 % по сравнению с модельным рядом ST при той же удельной мощности. Установка на потолок высотой от 2,4 до 4 м. Подробности – на видео ниже.

Стикер модульного потолочного нагревателя ЗЕБРА ЭВО-300 PRO

Различия нагревателей ЗЕБРА ЭВО-300 серии ST и PRO

4. ЗЕБРА ЭВО-300 EX. Размер модуля – 0,6 x 0,5 м, мощность модуля – 66 Вт, удельная мощность – 220 Вт/кв.м. Серия ЭВО-300 с увеличенным тепловым потоком на 15–20 % по сравнению с модельным рядом ST при той же удельной мощности.

Незначительные изменения в конструктиве нагревателя EX (увеличение толщины) – как следствие, лучшее распределение тепловой энергии по поверхности рабочей стороны модуля и лучшая передача теплового потока. Повышенные противопожарные свойства. Установка на потолок высотой от 2,4 до 4 м.

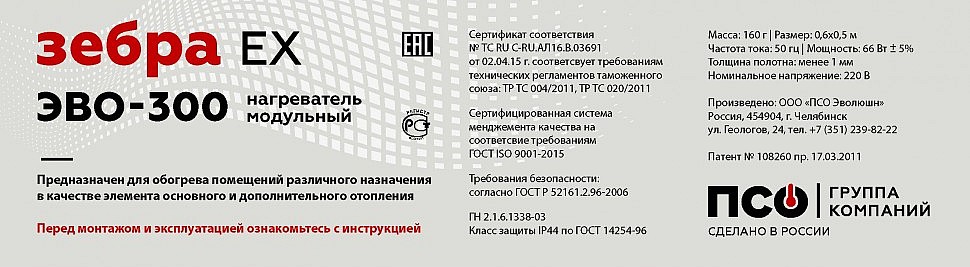

Стикер модульного потолочного нагревателя ЗЕБРА ЭВО-300 EX

Технические характеристики ЗЕБРА ЭВО-300

  • Тип монтажа – потолочный.
  • Ширина – 0.5 м.
  • Длина – от 0.6 м до 6 м.
  • Шаг отреза – 0.6 м.
  • Толщина – не более 1 мм.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Удельная мощность ST, PRO, EX – 220 Вт/кв. м, SOFT – 170 Вт/кв. м.
  • Удельный ток нагрузки ST, PRO, EX – 1 А/кв. м, SOFT – 0.77 А/кв. м.
  • Температура нагревателя, max ST, PRO, EX – 45–50 °С, SOFT – 40–45 °С.
  • Степень защиты – IP 44.
  • Направленный тепловой поток – да.
  • Заземление корпуса – да.
  • Вес нетто – 560 г/кв. м.
  • Гарантия – 10 лет.
  • Страна-производитель – Россия.

Размерный ряд ЭВО-300 серии: SOFT, ST, PRO, EX

Типоразмерный ряд по ширине одинаков для всех модульных нагревателей ЗЕБРА – 0,5 м. Минимальная длина полосы – 0,6 м, максимальная длина полосы – 6 метров. Шаг отреза модулей – 0,6 м.

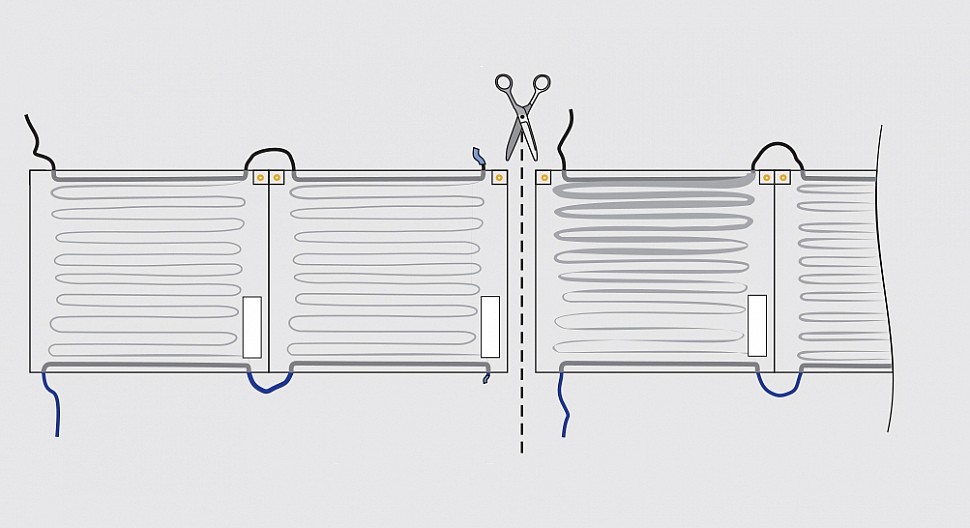

Линия отреза модуля ЗЕБРА ЭВО-300, шаг отреза 0,6 м
Таблица № 1. Типоразмерный ряд, длина, мощность, вес нагревателей ЭВО-300 серии: SOFT, ST, PRO, EX.
Серия нагревателя ЗЕБРА Длина полосы Мощность полосы Вес полосы, нетто
SOFT 0.6 м 51 Вт 150 г
SOFT 1.2 м 102 Вт 300 г
SOFT 1.8 м 153 Вт 450 г
SOFT 2.4 м 204 Вт 600 г
SOFT 3.0 м 255 Вт 750 г
SOFT 3.6 м 306 Вт 900 г
SOFT 4.2 м 367 Вт 1 050 г
SOFT 4.8 м 408 Вт 1 200 г
SOFT 5.4 м 459 Вт 1 350 г
SOFT 6.0 м 510 Вт 1 500 г
ST, PRO, EX 0.6 м 66 Вт 150 - 160 г
ST, PRO, EX 1.2 м 132 Вт 300 - 320 г
ST, PRO, EX 1.8 м 198 Вт 450 - 480 г
ST, PRO, EX 2.4 м 264 Вт 600 - 640 г
ST, PRO, EX 3.0 м 330 Вт 750 - 800 г
ST, PRO, EX 3.6 м 396 Вт 900 - 960 г
ST, PRO, EX 4.2 м 462 Вт 1 050 - 1 120 г
ST, PRO, EX 4.8 м 528 Вт 1 200 - 1 280 г
ST, PRO, EX 5.4 м 594 Вт 1 350 - 1 440 г
ST, PRO, EX 6.0 м 660 Вт 1 500 - 1600 г

Схема подключения ЗЕБРА ЭВО-300 (SOFT, ST, PRO, EX)

ЗЕБРА ЭВО-300 работает от сети 220 В, 50 Гц. Подключение нагревателей – параллельное. Корпус нагревателя необходимо заземлить отдельным проводником согласно схеме подключения. Для защиты от пожара рекомендовано применить УЗО 100 мА. Модульный контактор в схеме можно не использовать, если общая нагрузка группы нагревателей не превышает 2,2 кВт.

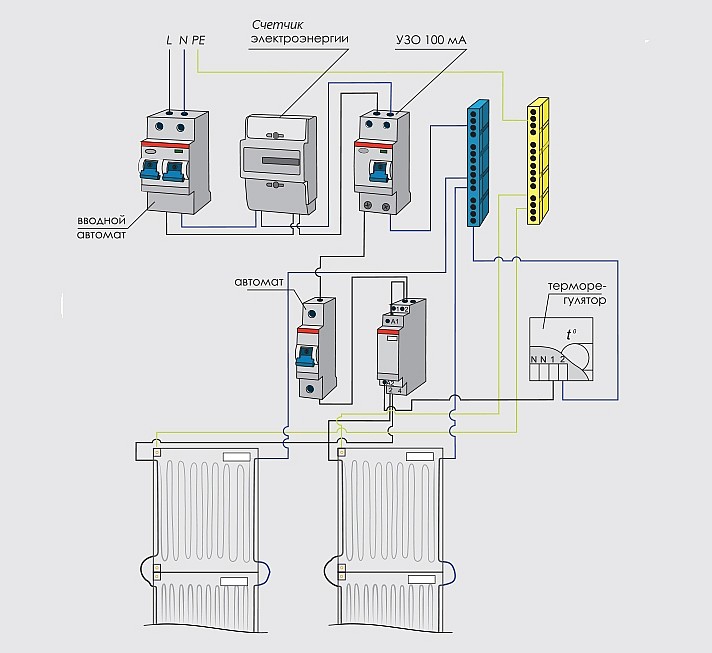

Схема подключения потолочного нагревателя ЗЕБРА ЭВО-300 (SOFT, ST, PRO, EX)

Преимущества ЗЕБРА ЭВО-300 перед отечественными и зарубежными аналогами

Наша компания работает с пленочными электронагревателями с 2006 года. Разработав и внедрив сотни проектов инфракрасного обогрева, специалисты компании смогли оценить эффективность большинства электронагревателей, имеющихся на отечественном рынке. И в последнее время оценили преимущества ЗЕБРА ЭВО-300, отказавшись в их пользу от многих аналогов. Этот модульный нагреватель обоснованно претендует на лидерство по многим показателям.

Таблица № 2. Преимущества потолочного нагревателя ЗЕБРА ЭВО-300 перед отечественными и зарубежными аналогами.
Преимущества Отечественные пленочные аналоги Зарубежные пленочные аналоги ЗЕБРА ЭВО-300, SOFT, ST, PRO, EX
1. Направленный тепловой поток нет нет да
2. Заземление корпуса нет нет да
3. Не поддерживает горение нет нет да
4. Возможность нарезать нагреватель на секции нет да да

1. Направленность теплового потока ЗЕБРА ЭВО-300

При установке нагревателей ЗЕБРА ЭВО-300 следует обязательно обратить внимание на правильное расположение рабочей стороны (по направлению к полу). В этом поможет разобраться специальная маркировка в виде прямоугольной этикетки, как показано на фото ниже.

Этой этикеткой по направлению к полу необходимо устанавливать нагреватель ЗЕБРА ЭВО-300

Помимо этикетки, на рабочей стороне модульных электронагревателей может размещаться специальный стикер с логотипом группы компаний ПСО и информацией о продукте.

Почему это важно? ЗЕБРА ЭВО-300 интенсивно излучает тепловой поток только с рабочей стороны. Направленность теплового потока позволяет минимизировать неоправданные потери энергии. Почти все вырабатываемое греющим потолком тепло (до 95 %) идет на обогрев помещений, а не потолочных перекрытий. Это позволяет заметно снизить расходы на электроэнергию, так как КПД отопительной системы повышается. Более подробно о направленности теплового потока вы можете узнать из следующего видео.


Направленный тепловой поток нагревателя ЗЕБРА ЭВО-300

Обратите внимание! Эффект направленности теплового потока ЗЕБРА ЭВО-300 достигается, если оборотная сторона пленочных электронагревателей не будет касаться потолочного перекрытия. Добиться этого можно несколькими способами. Во-первых, закрепить материал только по углам модуля, обеспечив небольшое провисание (достаточно зазора в 3–8 мм).

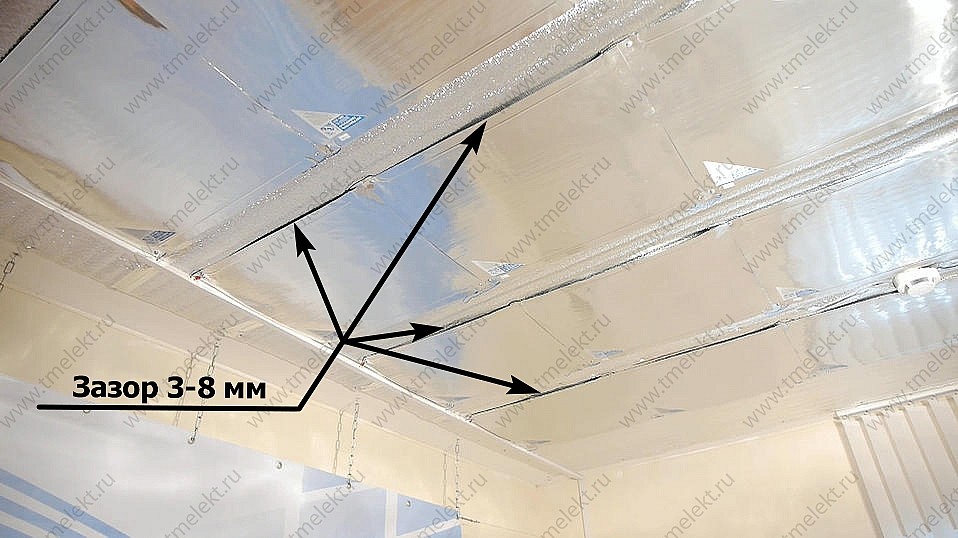

Зазор 3-5 мм при монтаже нагревателей ЭВО-300

Во-вторых, можно использовать при монтаже специальные прокладки или втулки для обеспечения аналогичного зазора.

2. Электробезопасность, заземление корпуса

Безопасность использования электрических приборов занимает важное место в их характеристиках. И преимуществом ЗЕБРА ЭВО-300 является абсолютная защита пользователей при работе нагревателей. Безопасность достигается использованием двухсторонней металлической оболочки с заземляющим контуром, без повреждения которого до токоведущих частей просто не добраться.

Электробезопасность ЗЕБРА-ЭВО 300, заземляющий контакт

При неосторожном обращении с пленочными электронагревателями или сознательном вандальном повреждении находящихся под напряжением токоведущих частей греющего потолка срабатывает защитная автоматика (УЗО), мгновенно отключая питание, а ток уходит в заземляющий контур.


Тест защиты от перенапряжения нагревателя ЗЕБРА ЭВО-300

3. Пожаробезопасность ЗЕБРА ЭВО-300

Большинство полимеров, из которых изготавливаются пленочные электронагреватели, чрезвычайно горючи. До 2014 года нагреватели ЗЕБРА производились из лавсановой пленки, которая также была горючей. Новые ЗЕБРА ЭВО-300 оснащены тонким алюминиевым корпусом, который сложно поджечь.

После проведения соответствующих испытаний подтверждены высокие противопожарные показатели нагревателей. А отсутствие горения – это и отсутствие выделяемых токсичных веществ, что стало еще одним преимуществом ЭВО-300.

Потолочные нагреватели ЗЕБРА могут устанавливаться практически в любом помещении, что подтверждено соответствующим пожарным сертификатом. Мы расшифруем некоторые обозначения, указанные в документе:

  • Г1 – означает слабо горючий;
  • В1 – трудновоспламеняемый;
  • Д2 – проявляет умеренную дымообразующую способность;
  • Т2 – умеренно выделяет токсичные продукты горения;
  • РП1 – практически не распространяет пламя.

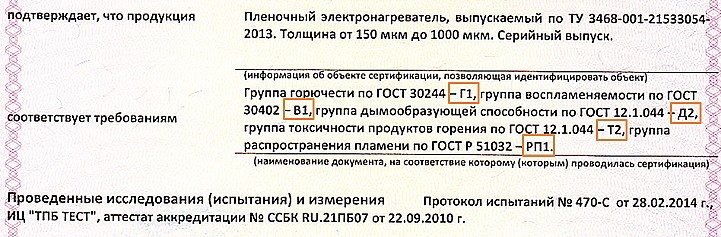

Пожаробезопасность ЗЕБРА ЭВО-300 – пожарный сертификат

Ниже представлено видео практического теста, подтверждающего минимальную горючесть ЗЕБРА ЭВО-300 и безопасность нагревателей.


Тест на пожарную безопасность нагревателя ЗЕБРА ЭВО-300

4. Модульное решение, возможность нарезать нагреватель на секции

Оригинальная модульная конструкция нагревателей серьезно упрощает выполнение монтажных работ. Коробочное решение – возможность нарезать материал, прямо на объекте легко оснастить нагреватели заземляющими выводами и подключить в общую систему.

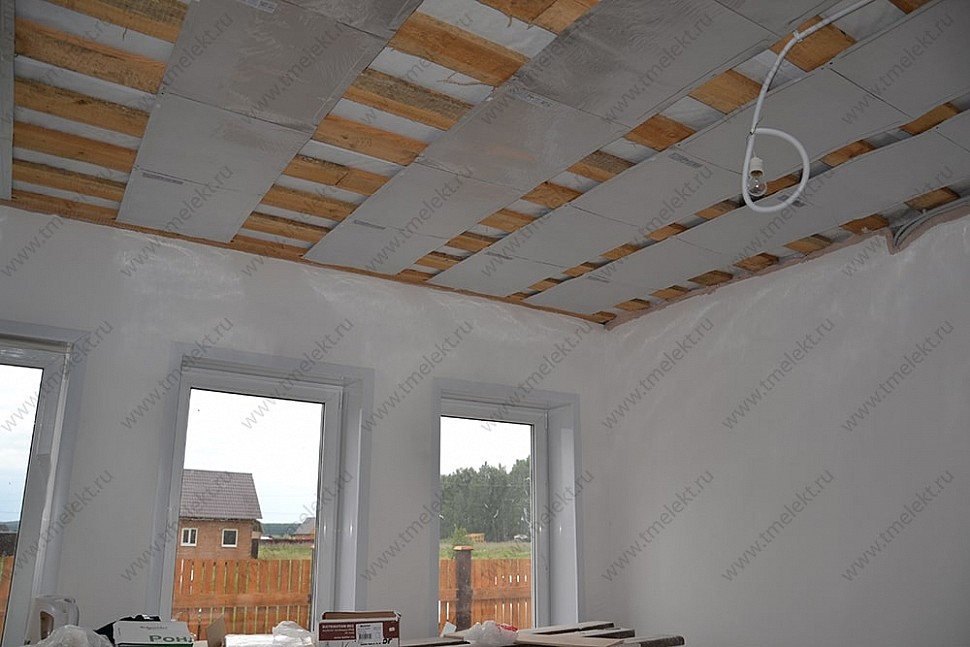

ЗЕБРА ЭВО-300 – модульное решение, возможность нарезать нагреватель на секции

Модульное решение ЗЕБРА ЭВО-300

Чистовой потолок для нагревателей ЭВО-300, чем можно закрыть?

Нагреватели можно закрыть следующей чистовой отделкой:

  • натяжной потолок;
  • евровагонка (толщина до 12 мм);
  • панели МДФ, ГКЛ, ГСП, СМЛ (толщина до 12,5 мм);
  • пластиковые панели;
  • бамбуковые панели;
  • подвесной потолок «Грильято»;
  • подвесной потолок «Армстронг» (толщина до 12 мм).

Обратите внимание! При монтаже чистовой отделки потолка необходимо соблюсти следующие условия:

  • запрещается размещать несущие элементы декора без зазора, вплотную к нагревателю (min рекомендованный зазор: 5–10 мм);
  • покраска (лаком, краской и т.п.) поверхности самого нагревателя запрещена;
  • поклейка обоев, плиток и т.п. декора на поверхность нагревателя запрещена.

Комплект поставки, инструкция по монтажу ЗЕБРА ЭВО-300

Нагреватели ЭВО-300 поставляются в картонных коробках (размер коробки: 62 x 56 x 8 см) по 50 модулей (30 пог. м, 15 кв. м, вес 7,5 кг). В нашей компании вы можете приобрести любое количество модулей (от 1 модуля).

Комплект поставки, коробочное решение:

ЗЕБРА ЭВО-300 серий SOFT, ST, PRO, EX – электрический модульный нагреватель для инфракрасного обогрева

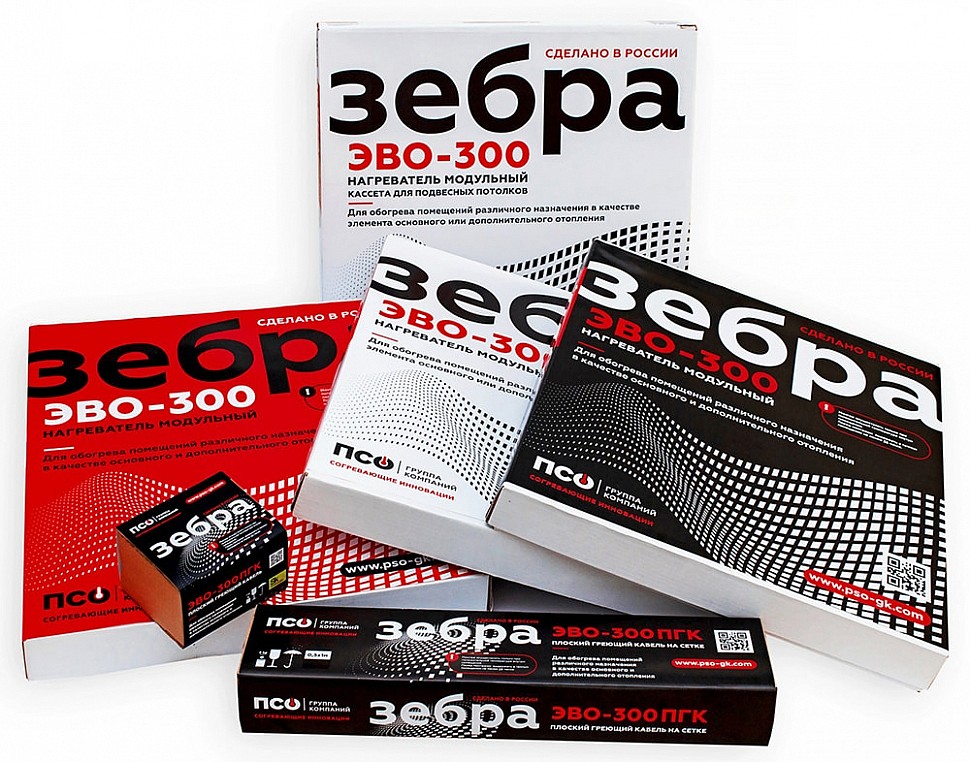

Продукция ООО ПСО-Эволюшн, г. Челябинск – отопительное оборудование ЗЕБРА в упаковке
