Терморегулятор E 31.116

Обзор электронного терморегулятора E 31.116 для автоматической работы и контроля внутренней температуры в системах обогрева.

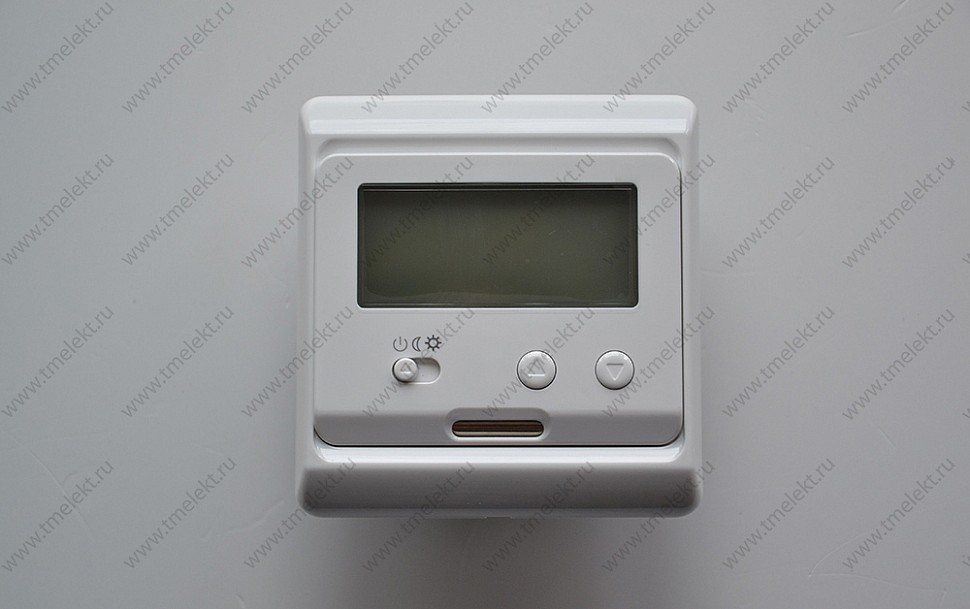

Терморегулятор E 31.116 для систем обогрева
Терморегулятор E 31.116 для греющего потолка

Назначение и принцип работы E 31.116

Устройство специально разработано для отклика на изменения температуры в помещении и реагирования на эти изменения. Терморегулятор E 31.116 монтируется в каждом помещении, где будет работать отопительные приборы. Как только температура выходит за рамки заданных параметров, прибор дает команду нагревателям на отключение или запускает их работу.

Помимо чуткого встроенного датчика, который реагирует на изменения температуры воздуха в пределах 0,5 градуса, E 31.116 имеет выносной датчик, отслеживающий состояние пола. Поэтому данное устройство универсально, оно может эффективно использоваться как в системе «греющий потолок», так и для изготовления электрических теплых полов.

Комплект терморегулятора E 31.116

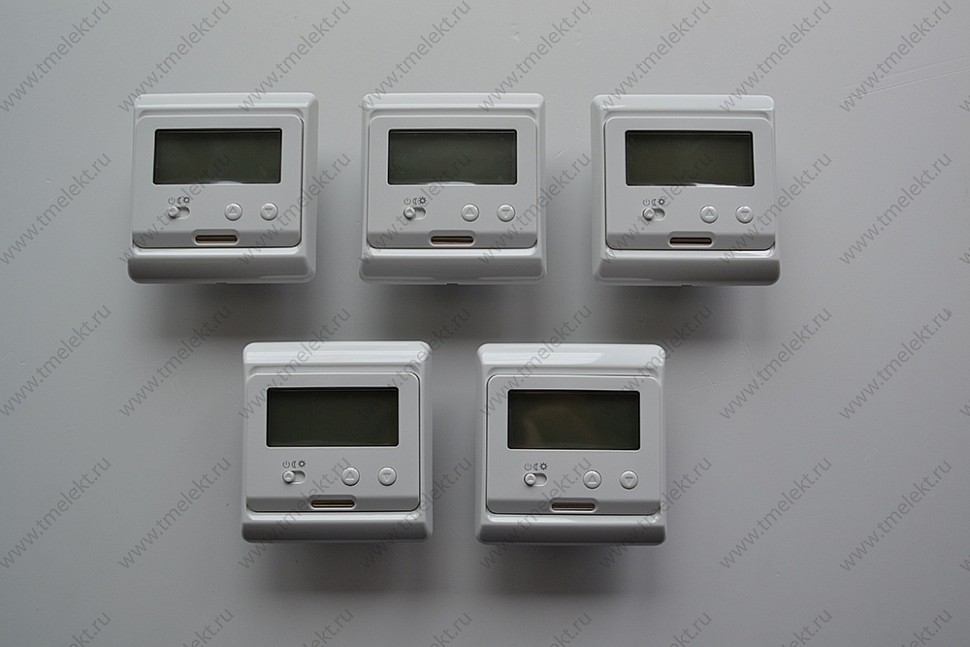

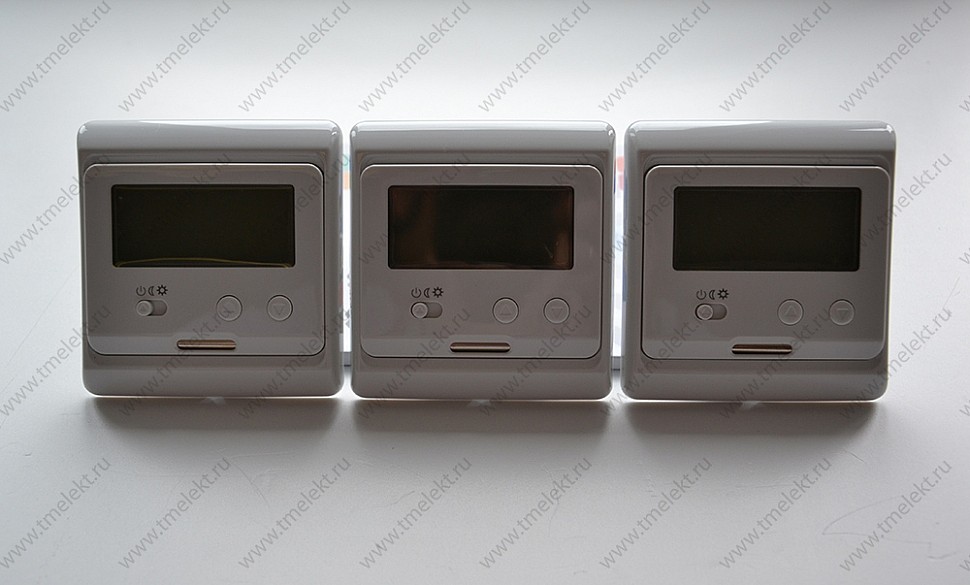

Терморегуляторы E 31.116 для греющего потолка

Основные характеристики E 31.116

Терморегулятор E 31.116 оснащен жидкокристаллическим дисплеем. Поставляется в пластиковом корпусе.

  • Тип терморегулятора – электронный.
  • Тип монтажа – встраиваемый.
  • Программируемый режим – нет.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 3520 Вт.
  • Ток нагрузки, max – 16 A.
  • Потребляемая мощность терморегулятора – 2 Вт.
  • Диапазон регулирования температуры – 5–55 °С.
  • Погрешность регулирования – ±0.5 °С.
  • Встроенный датчик температуры – да.
  • Выносной датчик температуры – да (NTC, 10 кОм), длина кабеля 3 м.
  • Степень защиты – IP 20.
  • Цвет – белый.
  • Габаритные размеры – 86 x 90 x 43 мм.
  • Вес брутто – 323 г.
  • Гарантия – 1 год.
  • Страна производитель – КНР.

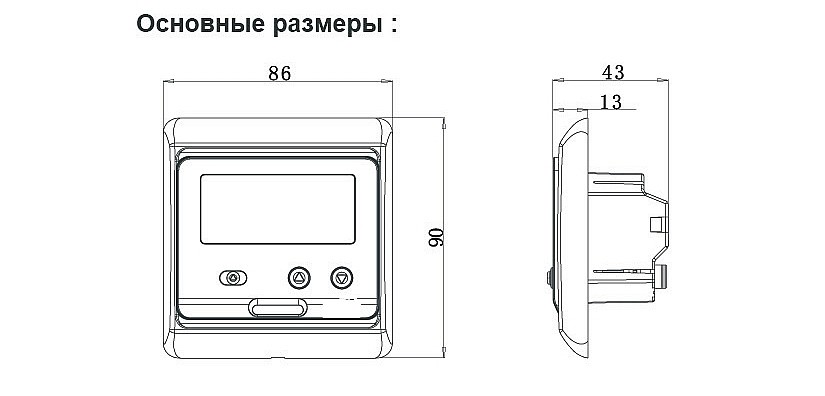

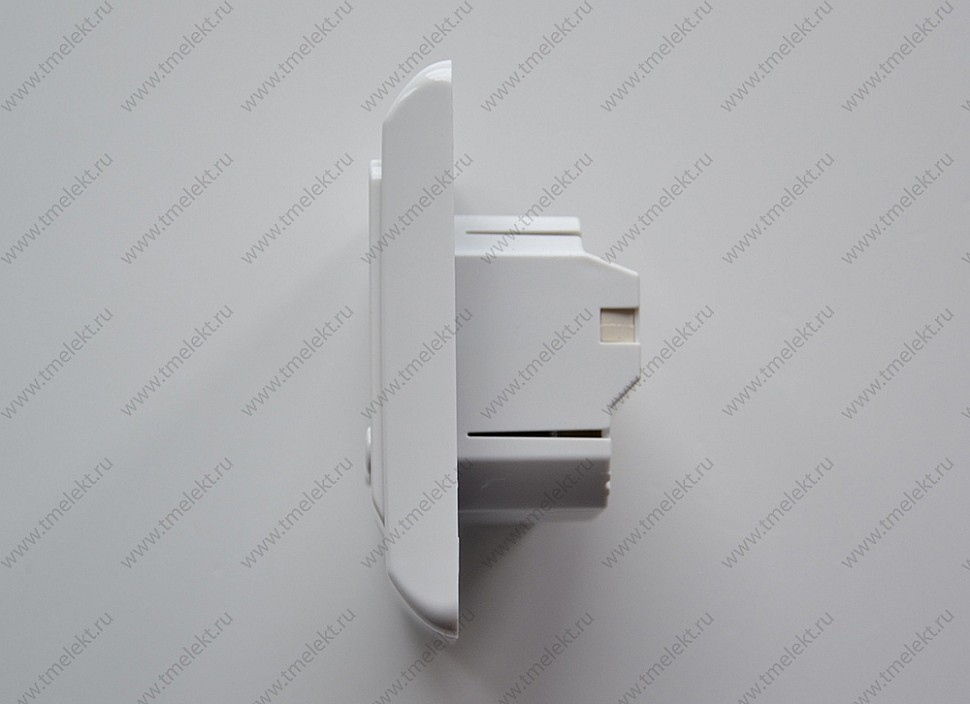

Габаритные размеры терморегулятора E 31.116

Терморегулятор E 31.116 в энергосберегающем режиме

Особенности терморегулятора

E 31.116 способен работать как в автоматическом, так и в ручном режиме. Устройство рассчитано на два режима работы: «эконом» и «комфорт». В процессе экономичной работы средняя температура помещений будет 15 градусов, что минимизирует эксплуатационные расходы. Комфортный пользовательский режим позволяет устанавливать произвольную температуру, которая нужна владельцу.

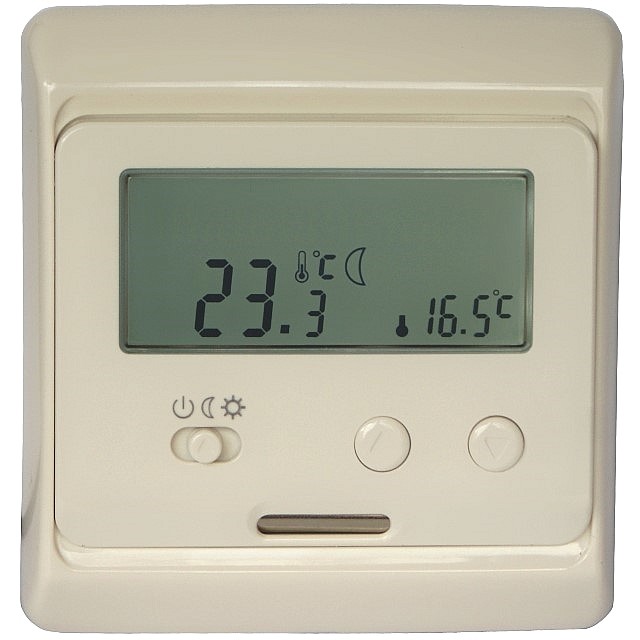

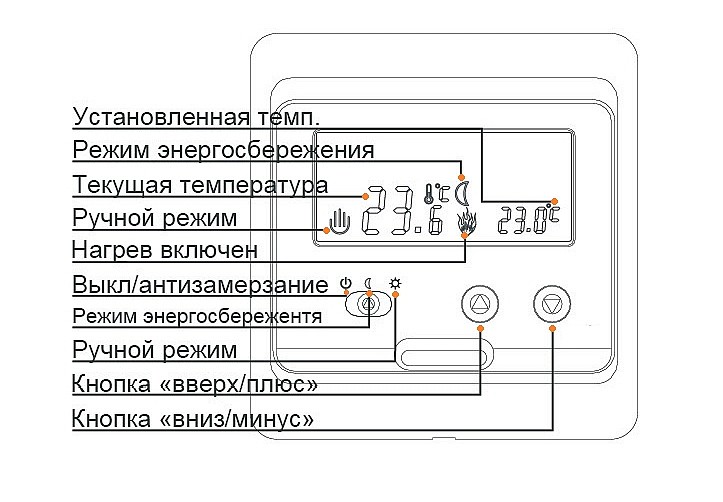

Основные функции и панель управления терморегулятора E 31.116

Текущее и заданное значение температуры отображается на ЖК-дисплее. Пользователь может легко управлять отопительным прибором, менять режимы, получать основную информацию: о включении и выключении нагревателей, переходе на энергосберегающий режим. В терморегуляторе предусмотрена функция блокировки настроек.

Терморегулятор E 31.116 в ручном режиме

Схема подключения терморегулятора E 31.116 для греющего потолка

Фазный провод от электрощита подключается к контакту № 1 прибора, нулевой провод подключается к контакту № 2. Фазный провод, который идет на пленочные электронагреватели, подключается к контакту № 4. Нулевой провод к нагревателям идет от электрощита напрямую. Ниже представлена схема для подключения E 31.116 в инфракрасную систему «греющий потолок».

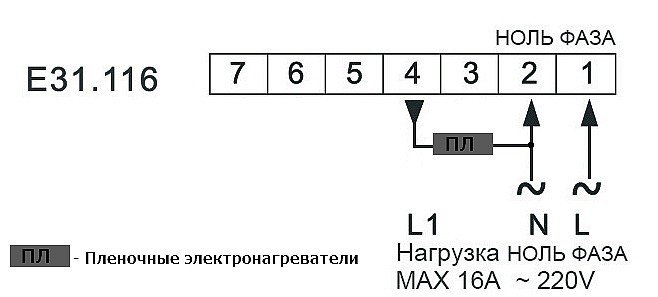

Схема подключения терморегулятора E 31.116 в системе отопления греющий потолок

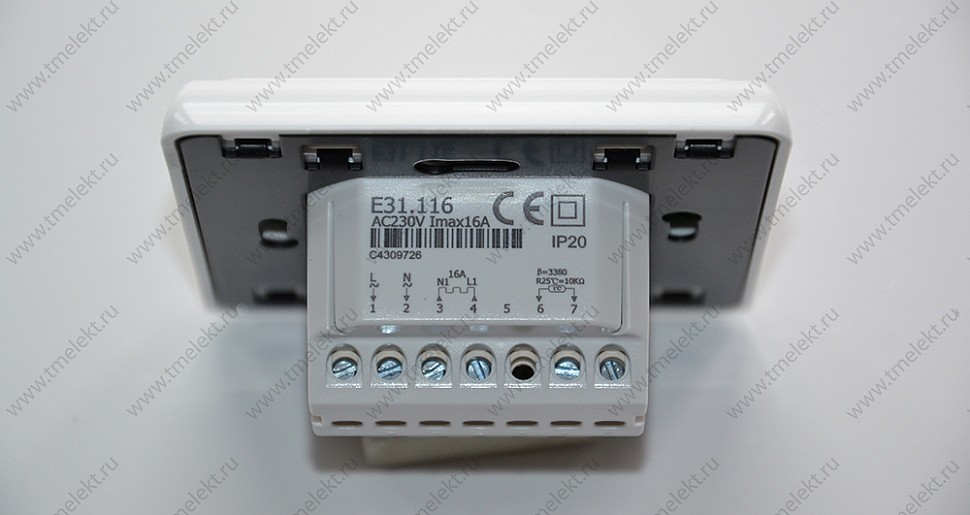

Терморегулятор E 31.116 – контакты для подключения

Обязательно обратите внимание на расчетную нагрузку отопительной системы! Номинально максимальная нагрузка E 31.116 составляет 16 А. Однако практика показывает, что нежелательно осуществлять подключение электрических отопительных приборов напрямую, если токовая нагрузка превышает 10 А. В этих случаях мы настоятельно рекомендуем использовать в схеме модульный контактор.

Схема подключения терморегулятора E 31.116 для теплого пола

Ниже пример подключения с использованием датчика температуры пола. Схема для теплого пола.

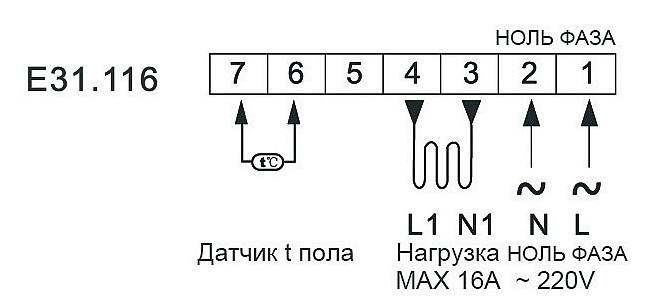

Схема подключения терморегулятора E 31.116 в системе отопления теплый пол

Установка и порядок монтажа терморегулятора E 31.116

Терморегулятор E 31.116 встраивается в стандартную стенную коробку (К-201; УХЛ4, 068тт), имеет соответствующие горизонтальные крепежные отверстия. При необходимости накладного монтажа может использоваться специальная коробка (приобретается дополнительно). При использовании скрытой проводки устройство устанавливается в обычную установочную коробку.

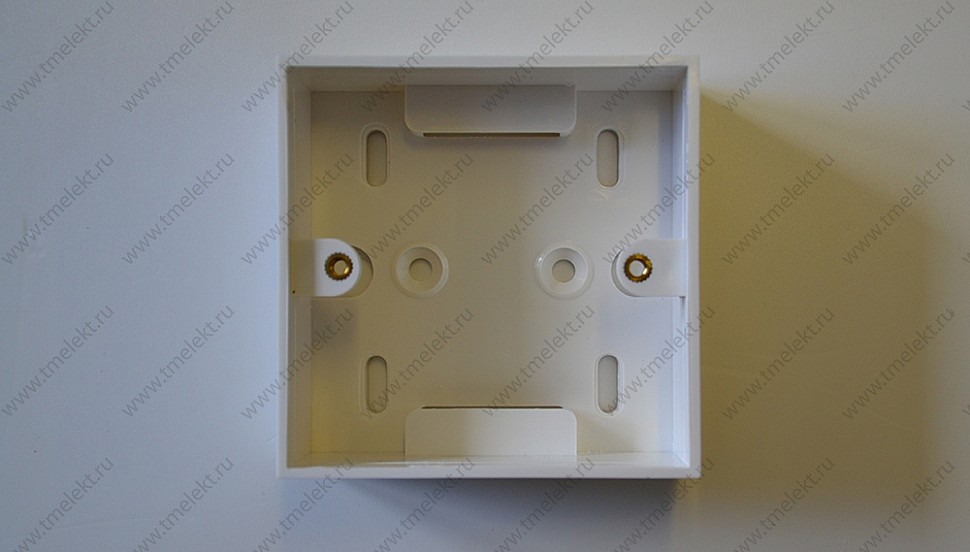

Установочная коробка для накладного монтажа

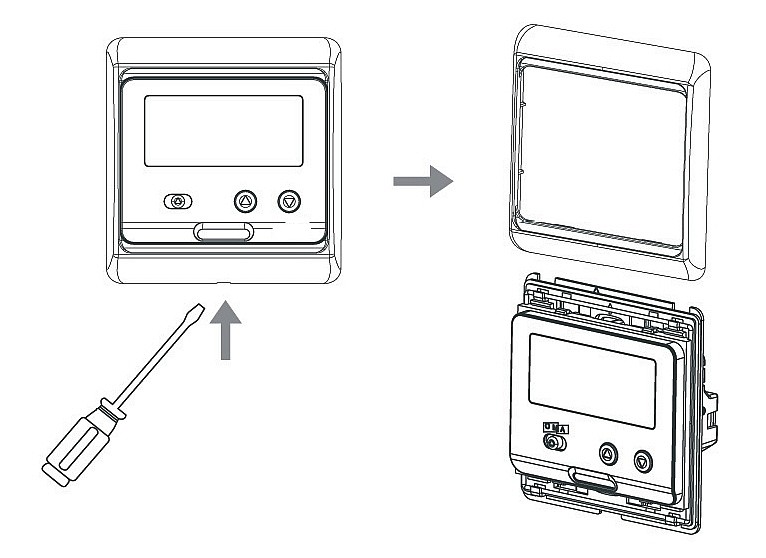

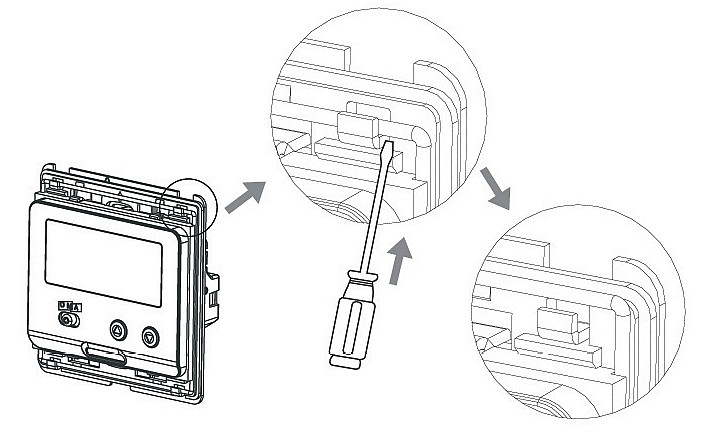

1. При помощи отвертки отсоедините внешнюю рамку устройства.

Порядок монтажа терморегулятора E 31.116 – снятие внешней рамки

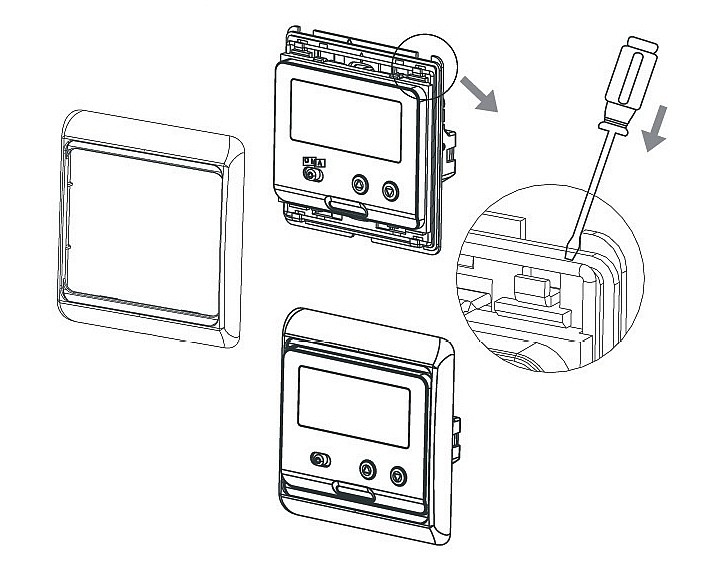

2. Отделите металлическую монтажную пластину.

Порядок монтажа терморегулятора E 31.116 – отделение монтажной металлической пластины

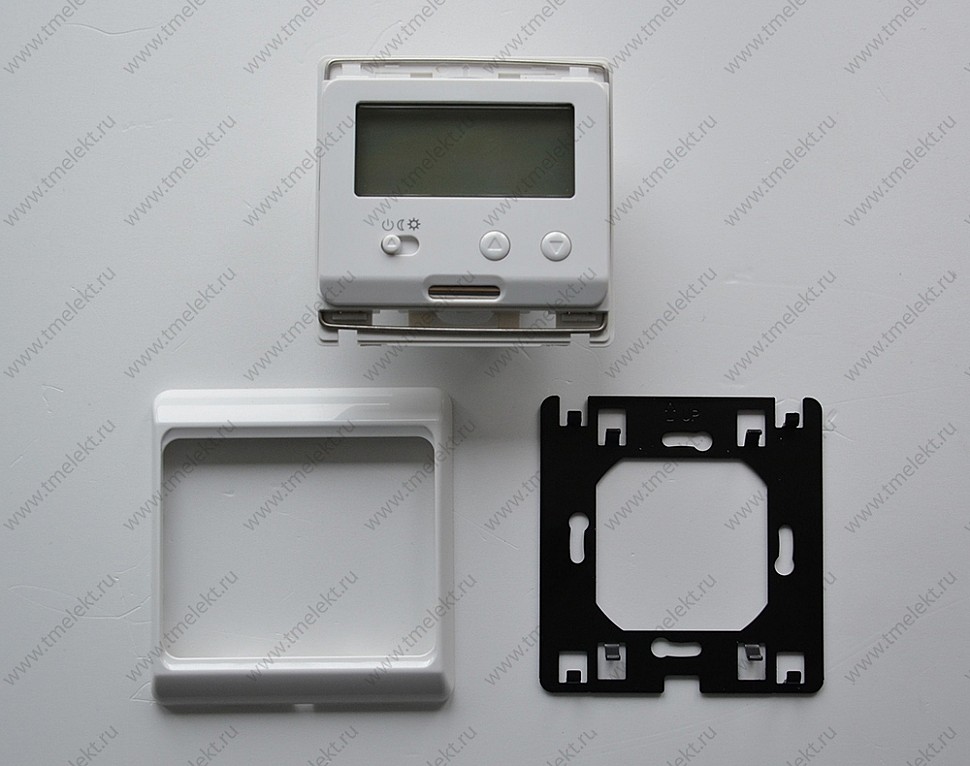

Терморегулятор E 31.116 в разборе

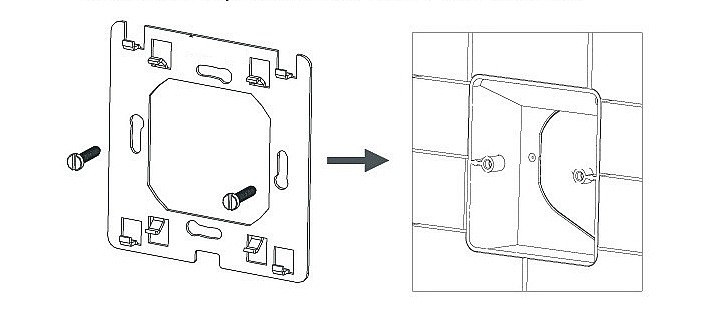

3. Зафиксируйте винтами пластину в предварительно установленной монтажной коробке.

Порядок монтажа терморегулятора E 31.116 – фиксация пластины винтами

4. Подключите провода согласно приведенной выше схеме подключения. Установите терморегулятор на металлическую пластину и защелкните рамку.

Порядок монтажа терморегулятора E 31.116 – подключение и сборка

Комплект поставки

В комплект терморегулятора E 31.116 помимо самого устройства входят:

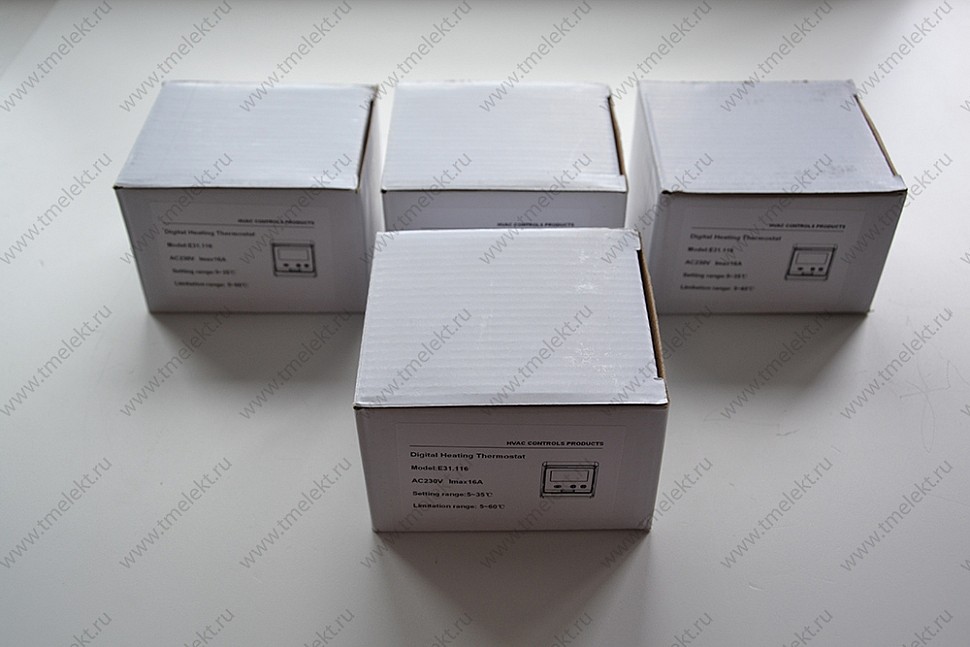

Терморегулятор E 31.116 – упаковочная коробка

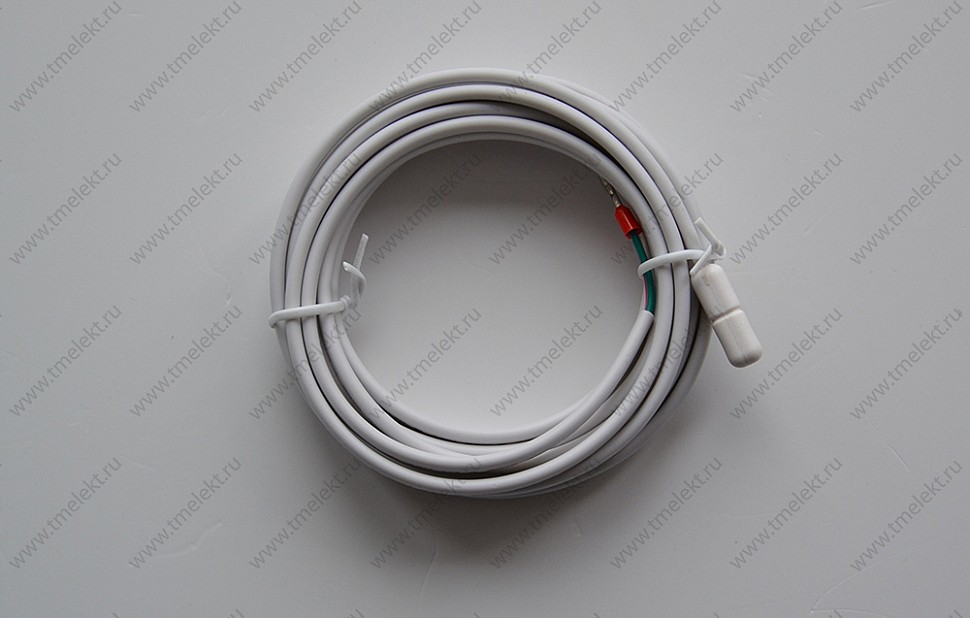

Выносной датчик NTC с проводом (3 м) для теплого пола
