Пленочный электронагреватель

Пленочный электронагреватель – это низкотемпературный нагреватель для потолочного и напольного обогрева. Он имеет пленочную основу толщиной до 1 мм, отличается гибкостью и удобством монтажа. Температура нагрева рабочей поверхности электронагревателя колеблется в рамках 40-65 °С. Основная сфера применения – системы отопления помещений любого типа: теплый пол и греющий (теплый) потолок.

Разберем общие принципы устройства, которые одинаковы для пленочных электронагревателей разных производителей – это три основных элемента конструкции: нагревательный, передающий, излучающий.

Нагревательный элемент. Служит для преобразования электрической энергии в тепловую. Главный принцип работы пленочных электронагревателей основан на законе Джоуля-Ленца. При прохождении тока через нагревательный элемент на нём выделяется тепловая энергия. И не важно, из какого материала изготовлен нагревательный элемент (ленточный или проволочный резистив, карбон). Важны характеристики: удельное сопротивление материала и величина тока, который через него проходит.

Карбоновый нагревательный элемент в греющей пленке ТМ

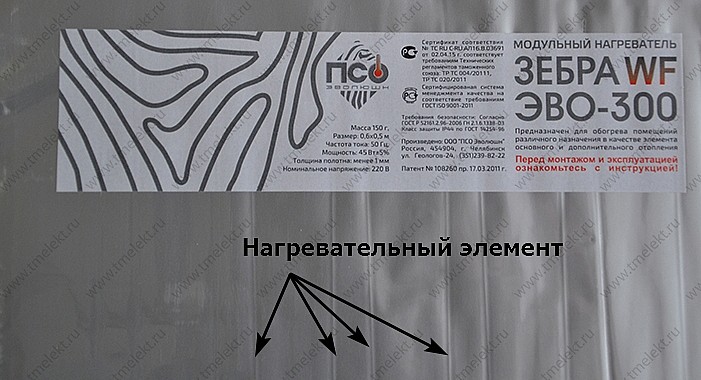

Проволочный нагревательный элемент в модульном нагревателе ЗЕБРА ЭВО-300

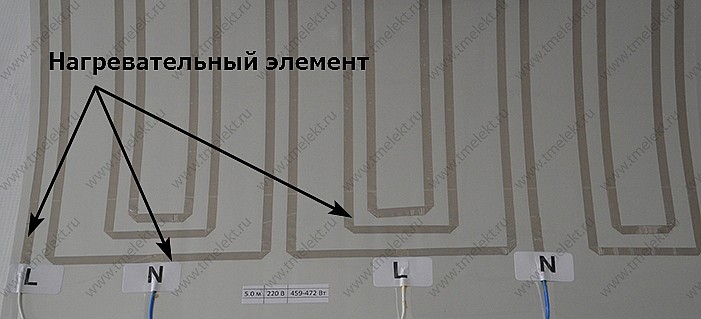

Ленточный нагревательный элемент в пленочных электронагревателях

Передающий элемент. Служит для передачи тепловой энергии от нагревательного элемента по всей площади электронагревателя. Чаще всего в качестве передающего элемента производителями применяется алюминиевая фольга, обладающая высокой теплопроводностью. В некоторых видах (обычно это импортные пленочные материалы с карбоновыми нагревательными элементами) передающий элемент (фольгу) производители не используют.

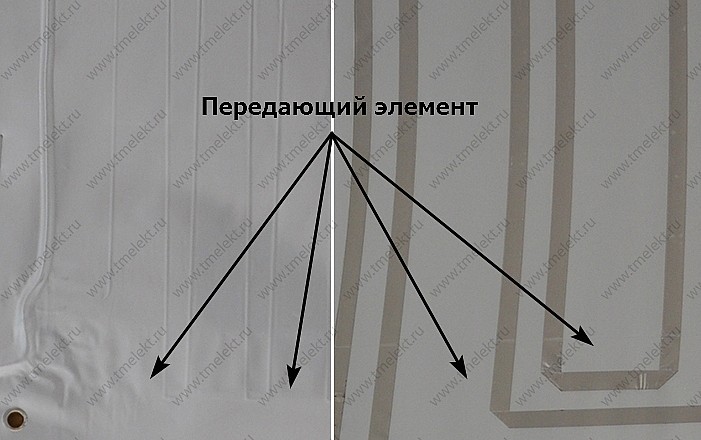

Передающий элемент – алюминиевая фольга в пленочных электронагревателях

Излучающий элемент. Это поверхность электронагревателя, состоящая из пленки ПЭТ (полиэтилентерефталат). Данный материал по своим физическим свойствам обладает большим коэффициентом излучения инфракрасных волн. Так как пленка ПЭТ является хорошим диэлектриком, в пленочных электронагревателях она служит для надежной изоляции токоведущих частей. Ламинирование токоведущих элементов нагревателя выполняется с двух сторон.

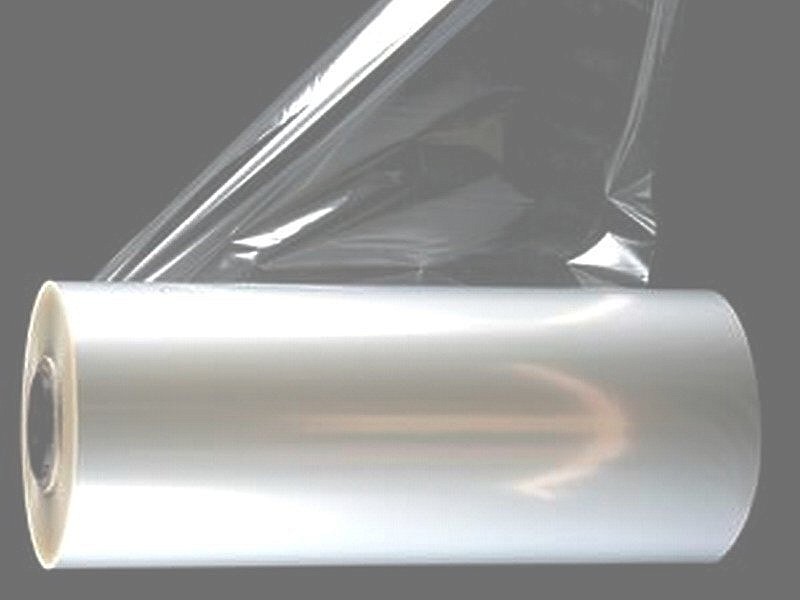

Пленка ПЭТ (полиэтилентерефталат) – излучающий элемент в пленочных электронагревателях

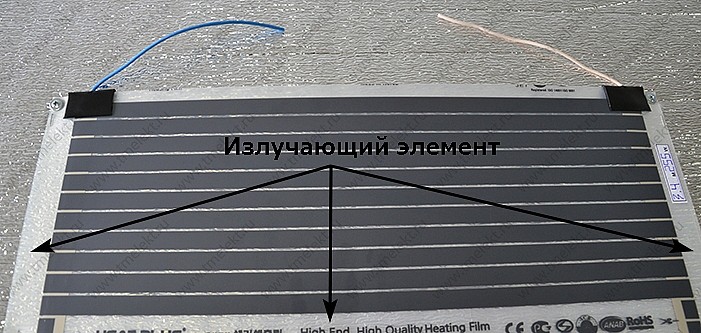

Излучающий элемент – пленка ПЭТ в греющей пленке ТМ

Принцип работы пленочного электронагревателя

При прохождении электрического тока через нагревательный элемент на нем выделяется тепло. Оно контактным методом распространяется по передающему элементу (алюминиевая фольга) к поверхности нагревателя (пленка ПЭТ). Поверхность нагревателя при нагреве начинает излучать инфракрасные волны в средневолновом диапазоне: 8,6–9,2 мкм.

Диапазоны инфракрасного излучения и соответствующие им температуры в °С:

  • область ближняя: λ = 0,74–2,5 мкм (от +3 650 до +877 °С);
  • область средняя: λ = 2,5–50 мкм (от +877 до -215 °С);
  • область далекая: λ = 50–2000 мкм (от -215 до -257 °С).

Зависимость длины волны от температуры нагретого тела рассчитывается по закону смещения Вина.

Сфера применения нагревателей

Использование конкретного вида нагревателей зависит от характеристик объекта обогрева и технических характеристик пленочных электронагревателей (напряжение, мощность, размерный ряд).

Пленочные электронагреватели для систем отопления жилых и нежилых помещений

Пленочные электронагреватели применяются для создания систем обогрева различных объектов с высотой потолка до 5,0 м: частные дома, коттеджи, дачи, квартиры, офисы, магазины, социальные объекты, склады, производственные помещения и др.

На данных объектах инфракрасная пленочная система может использоваться как основной или дополнительный вид обогрева. В системах обогрева применяется потолочный (греющий потолок) либо напольный пленочный электронагреватель (пленочный теплый пол) мощностью 150-300 Вт/кв.м, в зависимости от высоты потолка. Принцип работы инфракрасного отопления греющий потолок подробно изложен в статье: Инфракрасный обогрев, как это работает?

Технические характеристики пленочного электронагревателя для систем отопления

  • Номинальное напряжение Uн – 220 В, 50 Гц.
  • Удельная мощность – от 150 до 300 Вт/кв.м.
  • Номинальный ток нагрузки Iн – от 0,68 до 1,36 А/кв.м.
  • Max температура нагрева – 40-55 °С.
  • Степень защиты от внешних воздействий – IP54.
  • Длина полотна – от 0,25 до 7 м.
  • Ширина полотна – от 0,5 до 1 м.
  • Толщина полотна – 0,4 мм.
  • Вес нетто – 500 г/кв.м.

Пленочные электронагреватели специального назначения, повышенной мощности

Отличительной особенностью данных нагревателей является мощность: 300-400 Вт/кв.м. Пленочные электронагреватели повышенной мощности применяется для отопления производственных помещений с высотой потолка от 4 до 5 м, инфракрасной сушки древесины, сушки овощей, фруктов, грибов и ягод, сушки различных материалов, изготовления инфракрасных саун. Расчеты по применению электронагревателя специального назначения и повышенной мощности обязательно должны проводиться специалистом.

Технические характеристики пленочного электронагревателя повышенной мощности

  • Номинальное напряжение Uн – 220, 380 В, 50 Гц.
  • Удельная мощность – от 300 до 400 Вт/кв.м.
  • Номинальный ток нагрузки Iн – от 1,36 до 1,82 А/кв.м.
  • Max температура нагрева – 55-65 °С.
  • Длина полотна – от 0,25 до 5 м.
  • Ширина полотна – 0,5 м.
  • Толщина полотна – 0,4–1,0 мм.
  • Вес нетто – 500 г/кв.м.

Сходства и различия электронагревателей зарубежных и отечественных производителей

Сходства низкотемпературных пленочных электронагревателей:

  • излучающий элемент – пленка ПЭТ;
  • принцип работы основан на законе Джоуля-Ленца;
  • основное рабочее напряжение 220 В, 50 Гц;
  • сферы применения – системы отопления типа греющий потолок и/или теплый пол;
  • используются в местах специального назначения (сушка древесины, нагреватели повышенной мощности для отопления и др.);
  • гарантия производителей 10-15 лет.

Различия низкотемпературных пленочных электронагревателей:

  • Материал. В качестве нагревательного элемента используют: карбон (греющая пленка ТМ), проволочный резистив (ЗЕБРА ЭВО-300), ленточный резистив.
  • Технология изготовления. Зарубежные производители пленочных электронагревателей – это полностью автоматизированная линия производства. Отечественные производители используют полуавтоматизированные линии производства.
  • Ценовая политика. Стоимость электронагревателей зарубежных производителей на 20-30 % ниже.

Размерный ряд пленочных электронагревателей

Основные ходовые размеры по ширине:

  • 50 см;
  • 80 см;
  • 100 см.

Шаг отреза и длина пленочного материала у отечественных и зарубежных производителей разная.

  • Греющая пленка ТМ. Шаг отреза 25 см. Длина: 0,25, 0,5, 0,75, 1,0, 1,25 м и т. д. Максимальная длина рабочего полотна – 7 м. Ширина полотна – 50, 80, 100 см. Полный размерный ряд указан в интернет-магазине.
  • Модульный нагреватель ЗЕБРА ЭВО-300. Шаг отреза 60 см. Длина: 0,6, 1,2, 1,8, 2,4 м и т. д. Максимальная длина рабочего полотна – 6 м. Ширина полотна – 50 см. Полный размерный ряд указан в интернет-магазине.

Как правильно рассчитать пленочные электронагреватели для греющего потолка?

Для правильного расчета необходимо знать следующие данные:

  1. Регион расположения объекта.
  2. Технические характеристики объекта.

Регион расположения объекта

В зависимости от региона расположения объекта выбирается удельная установленная мощность системы отопления на основе пленочного электронагревателя. Ниже представлена таблица с рекомендуемыми значениями по удельной мощности для системы греющий потолок как основного вида обогрева. Таблица разработана специалистами компании ТМК «Тёплый Мир Электро».

Таблица № 1. Рекомендуемая удельная установленная мощность пленочного электронагревателя на 1 кв.м отапливаемой площади в зависимости от региона расположения объекта
Название города Температура наружного воздуха, °С Рекомендуемая min установленная удельная мощность электронагревателей на 1 кв.м. отапливаемой площади, Вт/кв.м Рекомендуемое кол-во пленочного электронагревателя в зависимости от его мощности, % от общей отапливаемой площади
наиболее холодной пятидневки, обеспеченностью 0,92 средняя за отопительный период 150 Вт/кв.м 170 Вт/кв.м 180 Вт/кв.м 220 Вт/кв.м
Архангельск -31 -4,4 120 80 71 67 55
Астрахань -23 -1,2 100 67 59 56 45
Барнаул -39 -7,7 130 87 76 72 59
Белгород -23 -1,9 100 67 59 56 45
Благовещенск -34 -10,6 120 80 70 67 54
Брянск -26 -2,3 110 73 65 61 50
Владивосток -24 -3,9 100 67 59 56 45
Владикавказ -18 +0,4 90 60 53 50 41
Владимир -28 -3,5 110 73 65 61 50
Волгоград -25 -2,2 110 73 65 61 50
Вологда -32 -4,1 120 80 70 67 54
Воронеж -26 -3,1 110 73 65 61 50
Грозный -18 +0,9 90 60 53 50 41
Екатеринбург -35 -6,0 120 80 70 67 54
Иваново -30 -3,9 120 80 70 67 54
Ижевск -34 -5,6 120 80 70 67 54
Иркутск -36 -8,5 130 87 76 72 59
Йошкар-Ола -34 -5,1 120 80 70 67 54
Казань -32 -5,2 120 80 70 67 54
Калининград -19 +1,1 90 60 53 50 41
Калуга -27 -2,9 110 73 65 61 50
Кемерово -39 -8,3 130 87 76 72 59
Киров -33 -5,4 120 80 70 67 54
Кострома -31 -3,9 120 80 70 67 54
Краснодар -19 +2,0 90 60 53 50 41
Красноярск -40 -7,1 140 93 82 78 64
Курган -37 -7,7 130 87 76 72 59
Курск -26 -2,4 110 73 65 61 50
Липецк -27 -3,4 110 73 65 61 50
Магадан -29 -7,1 110 73 65 61 50
Майкоп -19 +2,3 90 60 53 50 41
Махачкала -14 +2,7 90 60 53 50 41
Москва -28 -3,1 110 73 65 61 50
Мурманск -27 -3,2 110 73 65 61 50
Нальчик -18 +0,6 90 60 53 50 41
Нижний Новгород -31 -4,1 120 80 70 67 54
Новгород Великий -27 -2,3 110 73 65 61 50
Новосибирск -39 -8,7 130 87 76 72 59
Омск -37 -8,4 130 87 76 72 59
Орел -26 -2,7 110 73 65 61 50
Оренбург -31 -6,3 120 80 70 67 54
Пенза -29 -4,5 110 73 65 61 50
Пермь -35 -5,9 120 80 70 67 54
Петрозаводск -29 -3,1 110 73 65 61 50
Петропавловск-Камчатский -20 -1,6 100 67 59 56 45
Псков -26 -1,6 110 73 65 61 50
Ростов-на-Дону -22 -0,6 100 67 59 56 45
Рязань -27 -3,5 110 73 65 61 50
Самара -30 -5,2 120 80 70 67 54
Санкт-Петербург -26 -1,8 110 73 65 61 50
Саранск -30 -4,5 120 80 70 67 54
Саратов -27 -4,3 110 73 65 61 50
Смоленск -26 -2,4 110 73 65 61 50
Ставрополь -19 +0,9 90 60 53 50 41
Тамбов -28 -3,7 110 73 65 61 50
Тверь -29 -3,0 110 73 65 61 50
Томск -40 -8,4 140 93 82 78 64
Тула -27 -3,0 110 73 65 61 50
Тюмень -38 -7,2 130 87 76 72 59
Улан-Удэ -37 -10,4 130 87 76 72 59
Ульяновск -31 -5,4 120 80 70 67 54
Уфа -35 -5,9 120 80 70 67 54
Хабаровск -31 -9,3 120 80 70 67 54
Чебоксары -32 -4,9 120 80 70 67 54
Челябинск -34 -6,5 120 80 70 67 54
Черкесск -18 +0,6 90 60 53 50 41
Чита -38 -11,4 130 87 76 72 59
Элиста -23 -1,2 100 67 59 56 45
Якутск -54 -20,6 140 93 82 78 64
Ярославль -31 -4,0 120 80 70 67 54

Технические характеристики объекта

Выделенная мощность, высота потолка, площадь, материал стен, утепление и др. На электроснабжение объекта необходима достаточная выделенная мощность. Утепление ограждающих конструкций объекта должно соответствовать СНиП 23-02-2003 Тепловая защита зданий. Ниже представлена таблица с рекомендуемыми значениями по удельной мощности пленочных электронагревателей в зависимости от высоты потолка.

Таблица № 2. Рекомендуемая удельная мощность пленочного электронагревателя в зависимости от высоты потолка на объекте
Высота потолка на объекте Удельная мощность пленочного нагревателя
2 - 3 м 150, 170, 180 Вт/кв.м
3 - 4 м 220 Вт/кв.м
4 - 5 м Нагреватель повышенной мощности от 300 до 400 Вт/кв.м

Пример расчета пленочного электронагревателя для греющего потолка (основной вид обогрева)

  • Объект расположен в г. Ижевск.
  • Общая отапливаемая площадь 100 кв.м.
  • Стены из пеноблока 300 мм, утепление стен 100 мм, утепление потолка и пола 150 мм.
  • Высота потолка: 2,7 м.
  • Выделенная мощность 15 кВт.

По данным таблицы № 1 рекомендуемая минимальная установленная удельная мощность электронагревателей на 1 кв.м для г. Ижевск = 120 Вт/кв.м отапливаемой площади. Вычисляем общую установленную мощность пленочных электронагревателей на объекте: 100 кв.м x 120 Вт/кв.м = 12 000 Вт = 12 кВт. С учетом коэффициента спроса 0,6, в сильные морозы будет задействовано = 12 кВт x 0,6 = 7,2 кВт.

Из таблицы № 2 определяем удельную мощность нагревателей в зависимости от высоты потолка на объекте (2,7 м). Для данной высоты рекомендовано использовать пленочные электронагреватели 150, 170 или 180 Вт/кв.м. Например, мы выбрали нагреватели 170 Вт/кв.м.

Из таблицы № 1 видно, что для Ижевска при данной мощности электронагревателей необходимо установить на потолок пленки 70 % от общей отапливаемой площади, что составляет: 100 кв.м x 0,7 = 70 кв.м пленочного материала.

Обратите внимание! Это предварительный примерный расчет количества пленочного электронагревателя для системы отопления греющий потолок. Для более точного расчета рекомендуем обратиться к специалистам, которые занимаются техническим расчетом системы отопления теплый потолок.

Приобретая нагреватели в нашей компании, техническую документацию по подключению и расположению нагревателей вы получаете бесплатно. Для этого нам потребуется план с внутренними линейными размерами (длина, ширина) вашего объекта.

Чем закрыть пленочные электронагреватели? Чистовая отделка для греющего потолка

Пленочные электронагреватели закрывать чистовой отделкой не обязательно, можно оставить как на фото ниже. В таком виде греющий потолок отлично работает.

Не закрытый пленочный электронагреватель чистовой отделкой отлично работает в таком виде

Чистовая отделка потолка для системы отопления греющий потолок в основном выполняется из эстетических соображений дизайна. Если потолочный электронагреватель закрыт отделочным материалом, КПД системы отопления в целом практически не уменьшается. При условии, что применяются рекомендуемые материалы чистовой отделки потолка.

Рекомендуемые и не рекомендуемые материалы для чистовой отделки греющего потолка

Рекомендуемые материалы:

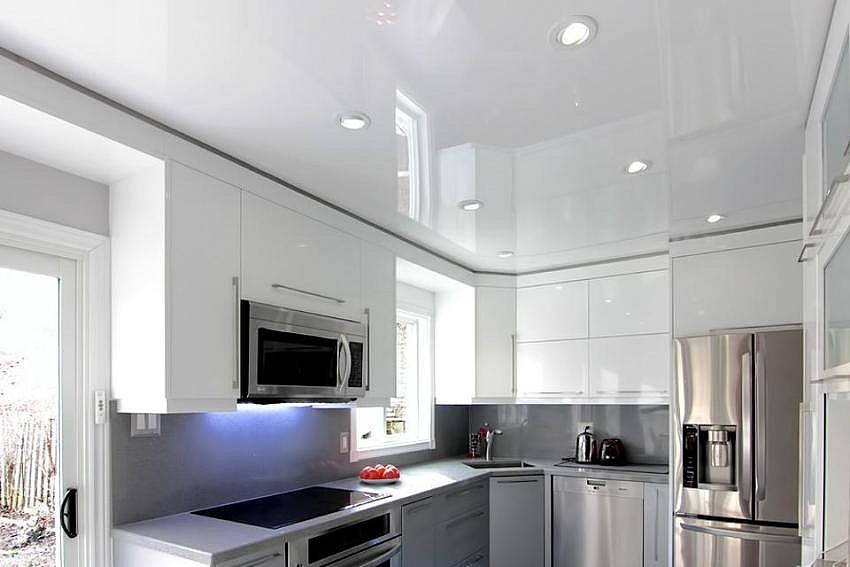

натяжные потолки (тканевые, ПВХ);

Рекомендуемый материал для чистовой отделки пленочного электронагревателя – натяжные потолки (тканевые, ПВХ)

панели МДФ, ГКЛ, ГСП, СМЛ (толщина до 12,5 мм);

Рекомендуемый материал для чистовой отделки пленочного электронагревателя – панели МДФ, ГКЛ, ГСП, СМЛ (толщина до 12,5 мм)

евровагонка (толщина до 12 мм);

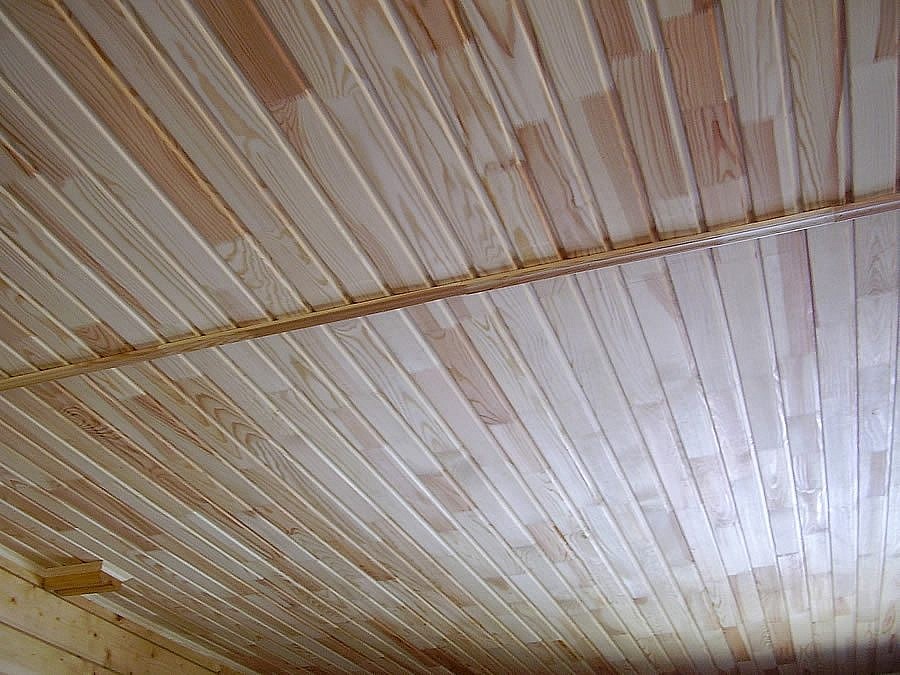

Рекомендуемый материал для чистовой отделки пленочного электронагревателя – евровагонка (толщина до 12 мм)

пластиковые панели (уточняйте у производителя возможность эксплуатации панелей при +50 °С);

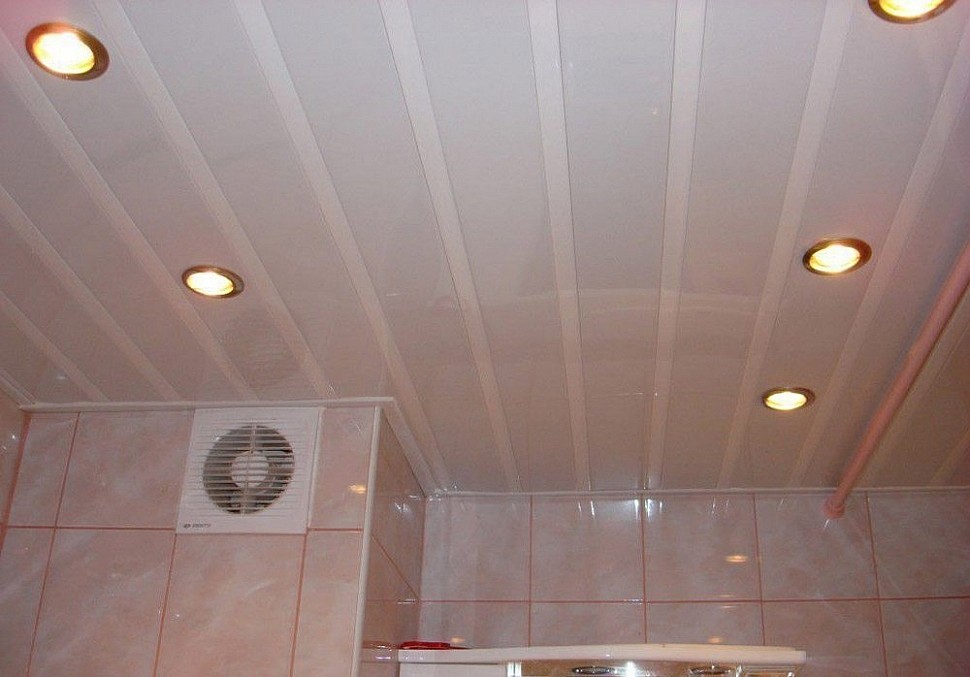

Рекомендуемый материал для чистовой отделки пленочного электронагревателя – пластиковые панели

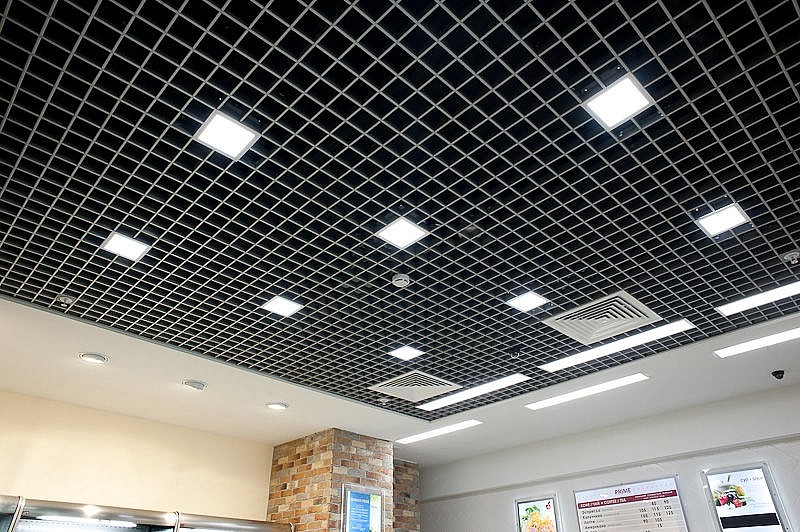

подвесной потолок Грильято;

Рекомендуемый материал для чистовой отделки пленочного электронагревателя – подвесной потолок Грильято

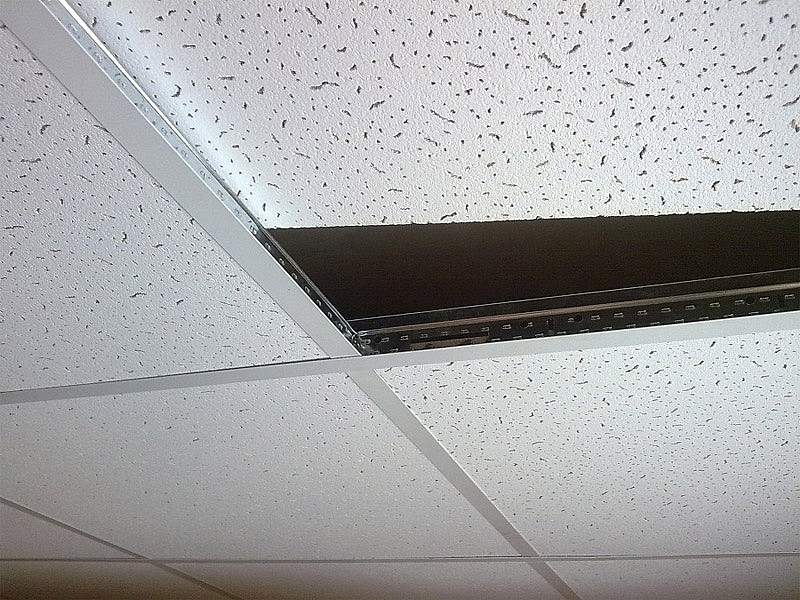

подвесной потолок Армстронг (толщина до 12 мм).

Рекомендуемый материал для чистовой отделки пленочного электронагревателя – подвесной потолок Армстронг (толщина до 12 мм)

Из не рекомендуемых материалов для чистовой отделки потолка выделим следующие: алюминий, серебро, золото, медь. Это материалы с высоким коэффициентом отражения и низким коэффициентом излучения инфракрасных волн. Греющий потолок с данными материалами отделки будет неэффективен.

Не рекомендуем использовать любую чистовую отделку потолка из материалов толщиной более 13 мм.

Минимальное и максимальное расстояние от пленочного электронагревателя до чистовой отделки потолка

Чем ближе чистовая отделка к пленочному электронагревателю, тем лучше. Минимальное расстояние от электронагревателя до чистового декора потолка не регламентируется. Главное условие – отсутствие механического воздействия на пленку конструктивом чистовой отделки. Запрещено прижимать и передавливать пленочные электронагреватели строительными элементами потолка (каркас, листы обшивки, панели и т. п.). Если пленка будет испытывать механическое давление, то со временем это может привести к аварийному режиму работы и выходу из строя нагревателей.

Максимальное рекомендуемое расстояние от пленочного электронагревателя до чистовой отделки потолка 200 мм. Отметим, что не всегда в этот диапазон можно уложиться с подвесными потолками, например, «Армстронг». Подвесные потолки «Армстронг» могут быть опущены от чернового потолка на расстоянии до 1 м. В этом случае пленочные электронагреватели необходимо разместить сверху на конструктив потолка «Армстронг». Не обязательно разбирать весь потолок (квадраты потолка «Армстронг»), достаточно убрать 1-2 шт. квадрата по одной из сторон помещения и раскатать либо разложить электронагреватели по каркасу «Армстронг». Рис. ниже.

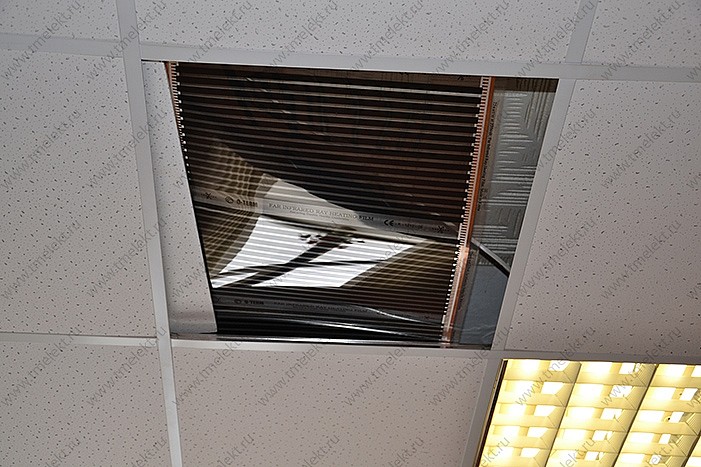

Пленочный электронагреватель разложен на каркасе потолка Армстронг в обход освещения

Пленочные электронагреватели будут лежать на потолке «Армстронг» не испытывая механического давления.

Пленочные электронагреватели и внутренняя электропроводка дома

Что, если внутренняя электропроводка дома (на розетки и освещение) проложены по потолку? Тут два варианта:

  1. Пленочный нагреватель устанавливается поверх внутренней электропроводки дома.
  2. Внутренняя электропроводка устанавливается поверх электронагревателей со своими крепежами в промежутках между полосами нагревателей.

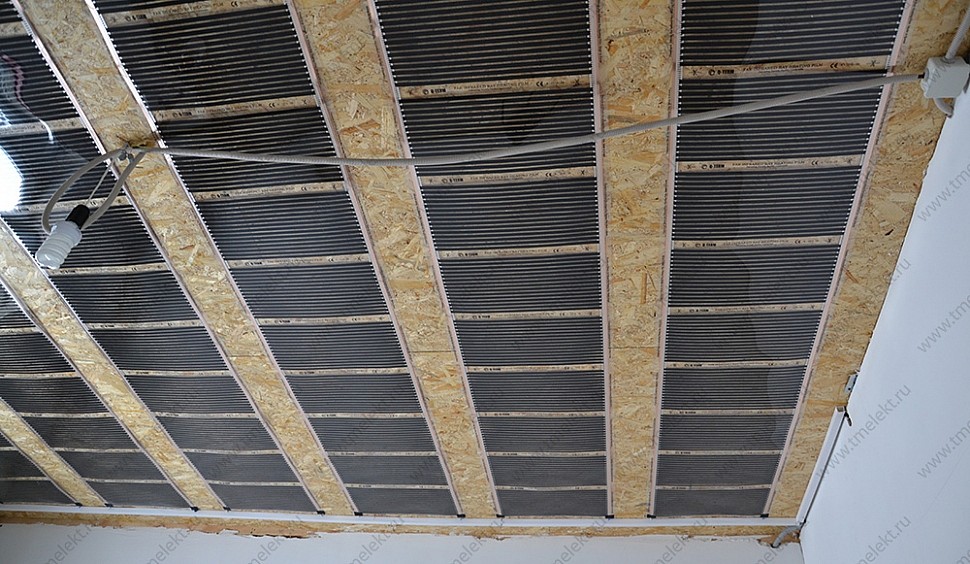

Внутренняя электропроводка установлена поверх пленочного электронагревателя

Оба варианта будут безопасны, т. к. при включенном обогреве максимальная температура нагревателей и внутренней электропроводки не будет превышать + 50 °С.

Люстры и осветительные приборы крепятся в промежутках между полосами электронагревателей. Расстояние промежутков может составлять от 2 до 30 см.

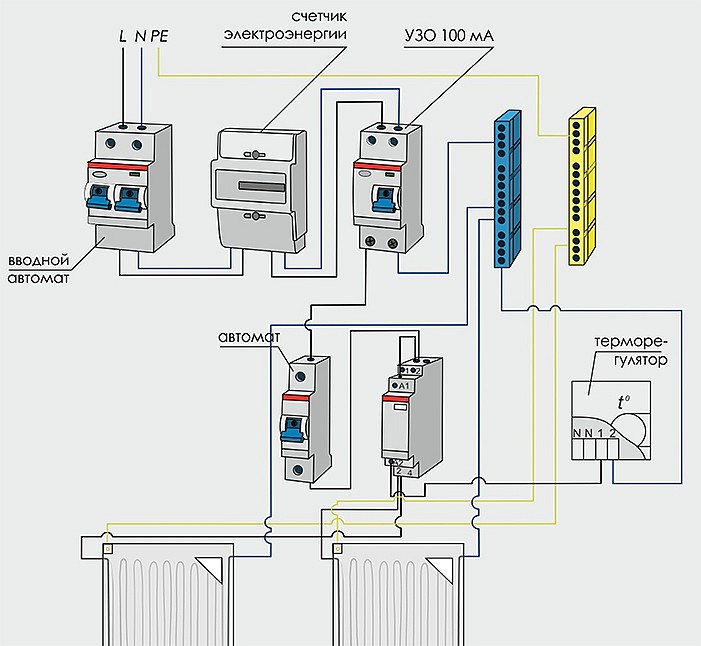

Схема подключения пленочного электронагревателя

Пленочный электронагреватель работает от электросети 220 В, 50 Гц. Подключение – параллельное. Подключение нагревателей с двумя выводами производится по двухпроводной схеме: Фаза L, Ноль N. Принципиальную схему подключения смотрите на рис. ниже.

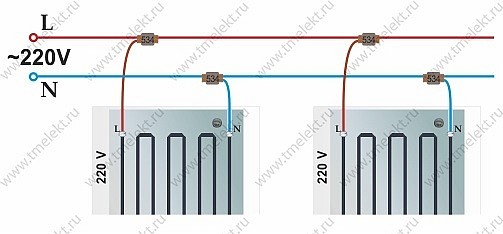

Параллельное подключение пленочных электронагревателей по двухпроводной схеме – фаза L, ноль N

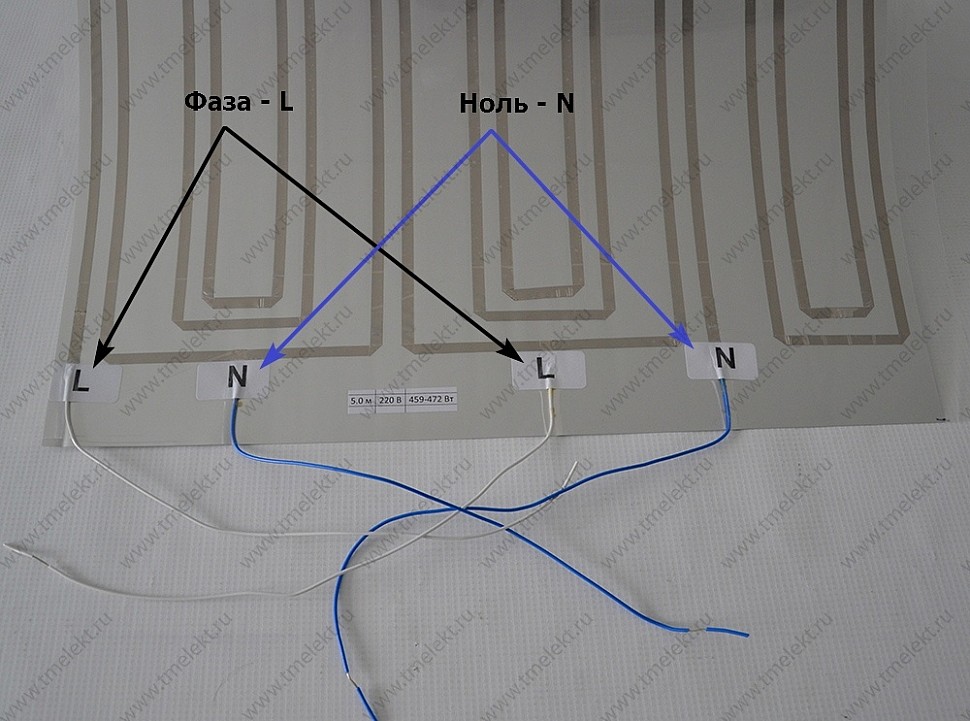

Подключение пленочного электронагревателя с 3 и более выводами осуществляется также по двухпроводной схеме, но с учетом заводской маркировки выводов: Фаза L, Ноль N, рис. ниже.

Подключение пленочного электронагревателя с 3 и более выводами осуществляется параллельно по двухпроводной схеме, но с учетом заводской маркировки

Если у нагревателя имеется заземление (например, ЗЕБРА ЭВО-300), то подключение производится параллельно по трехпроводной схеме: Фаза L, Ноль N, заземление PE.

Параллельное подключение пленочного электронагревателя по трехпроводной схеме: Фаза L, Ноль N, заземление PE

Мифы производителей и продавцов о пленочном электронагревателе

Мифы о пленочном электронагревателе – это вредные заблуждения, которые множат глупости. Эти мифы находятся на сайтах производителей и их дилеров. Основная задача подобных мифов – привлечь клиента и очернить конкурента. Никакой полезной информации с практической точки зрения они не несут. Более того, встречаются настолько абсурдные, что не поддаются логическому объяснению.

Миф 1. Отклонение резистива на несколько микрон от исходных параметров влечет резкое повышение энергопотребления

Резистив – это нагревательный элемент в конструктиве пленочного нагревателя. Отклонение линейных размеров резистива от исходных параметров приведет к изменению его удельного сопротивления:

  • Площадь сечения резистива больше – удельное сопротивление меньше, мощность электронагревателя увеличивается.
  • Площадь сечения резистива меньше – удельное сопротивление больше, мощность электронагревателя уменьшается.

Энергопотребление пленочного нагревателя как системы отопления зависит:

  1. От степени утепления ограждающих конструкций помещения. Чем лучше помещение утеплено (строительный утеплитель от 100 мм и более), тем меньше у него тепловых потерь. И, наоборот, при плохом утеплении помещения тепловые потери больше.
  2. От температурного режима внутри и снаружи помещения.

Два пункта выше являются главными параметрами, от которых зависит энергопотребление пленочного электронагревателя.

Главная задача системы отопления – восполнить тепловые потери помещения. Система греющий потолок работает в автоматическом режиме (управление задается терморегулятором). Именно терморегулятор определяет частоту включения и отключения системы отопления в зависимости от выставленной на нем нужной температуры воздуха и двух параметров, изложенных выше.

Возникает вопрос. Каким образом утверждение в мифе № 1 (отклонение резистива на несколько микрон от исходных параметров влечет резкое повышение энергопотребления) может привести к изменению главных параметров энергопотребления системы отопления на пленочных электронагревателях? Никаким! Миф разрушен.

Миф 2. Пленочный нагреватель работает в длинноволновом диапазоне инфракрасных волн, которые благоприятно влияют на организм человека

Длинноволновый диапазон инфракрасного излучения (далекая область) находится в пределах 50-2000 мкм, что соответствует температурам от минус 215 до минус 257 °С. Если у вас в доме царит температура -257 °С, то подобными «несуществующими» обогревателями вы сможете нагреть помещение до -215 °С. Возникает вопрос. Каким образом данные отрицательные температуры могут благоприятно влиять на организм человека?

Пленочный электронагреватель работает в средневолновом диапазоне (средняя область) инфракрасного излучения. Длина инфракрасной волны 8,6-9,2 мкм, что соответствует температурам +60, +40 °С. Миф разрушен.

Миф 3. Пожаробезопасность пленочного электронагревателя 100 %

100 % пожаробезопасность пленочного электронагревателя – это 100 % маркетинговый ход производителей. Потолочный или напольный пленочный материал для обогрева – это электроприбор. Режимы работы электроприбора бывают нормальные и аварийные.

Режимы работы электроприбора

Нормальный режим работы электронагревателя. Это режим работы электроприбора в соответствии с техническими параметрами, заявленными в паспорте изготовителя (номинальное напряжение, ток, мощность).

В нормальном режиме потолочные пленочные обогреватели нагреется не более +50 °С. Нагреватель по заявленным техническим характеристикам не сможет нагреться больше. Электроприбор не перегревается, не замыкает и не возгорается самопроизвольно.

Аварийный режим работы электронагревателя. Возможен при неисправности самого электроприбора или электрической сети. Например: некачественное соединение при изготовлении пленочного электронагревателя, механическое повреждение электроприбора, ошибки в технологии монтажа, скачки напряжения в электросети, природные катаклизмы – грозы.

В аварийном режиме работы существует угроза перегрева электроприбора. Температура поверхности пленочного нагревателя может достигать +100 °С и более. Начинает разрушаться изолирующий слой (пленка ПЭТ), что может привести к короткому замыканию и дальнейшему самовозгоранию. Горючий материал в пленочном нагревателе – это пленка ПЭТ. Электроприбор, состоящий из пленки ПЭТ, не может быть на 100 % пожаробезопасен. Миф разрушен.

Мы не продаем на 100 % пожаробезопасные пленочные электронагреватели, т. к. таких в настоящее время не существует. Но мы предлагаем наиболее качественные и защищенные из них. Среди отечественных и зарубежных пленочных электронагревателей самыми высокими показателями пожаробезопасности обладает нагреватель ЗЕБРА ЭВО-300. Его параметры:

  • Г1 – означает слабо горючий, ГОСТ 30244.
  • В1 – трудновоспламеняемый, ГОСТ 30402.
  • Д2 – проявляет умеренную дымообразующую способность, ГОСТ 12.1.044.
  • Т2 – умеренно выделяет токсичные продукты горения, ГОСТ 12.1.044.
  • РП1 – практически не распространяет пламя, ГОСТ Р 51032.
Данные из сертификата пожарной безопасности ЗЕБРА ЭВО-300

Миф 4. Алюминиевая фольга в пленочном электронагревателе – это отражатель или излучатель инфракрасных волн

Алюминиевая фольга действительно имеет высокий коэффициент отражения инфракрасных волн, но только в том случае, если она является конечной поверхностью. В конструктиве пленочного нагревателя алюминиевая фольга не является конечной поверхностью. Конечная поверхность в нагревателе – это пленка ПЭТ, поэтому отражающие свойства алюминиевой фольги в пленочном электронагревателе не работают.

Алюминиевая фольга в пленочных электронагревателях необходима для передачи тепловой энергии равномерно и по всей площади нагревателя. Фольга, наряду с высоким коэффициентом отражения, имеет низкий коэффициент излучения инфракрасных волн (0,04). Технически нерационально применять фольгу в качестве излучателя инфракрасных волн.

Именно это физическое свойство алюминиевой фольги применяет производитель нагревателя ЗЕБРА ЭВО-300 для одностороннего теплового излучения.

В конструктиве потолочных нагревателей (греющая пленка ТМ, ЗЕБРА ЭВО-300 и др.) излучающая поверхность инфракрасных волн – пленка ПЭТ (полиэтилентерефталат). Это материал с высоким коэффициентом излучения инфракрасных волн: 0,8. Миф разрушен.

Миф 5. Пленочный нагреватель нашей компании не имеет аналогов в мире

Чтобы разобраться с данным мифом, необходимо понять, что такое аналог. Аналог – объект или техническое решение того же назначения, близкое по совокупности существенных признаков.

Все пленочные электронагреватели имеют одинаковое назначение – низкотемпературный нагрев в различных применениях (система отопления греющий потолок, теплый пол, сушка древесины, сушка овощей и фруктов и т. п.). И все они обладают близкими по совокупности существенными признаками:

  • работают от электросети 220 В, 50 Гц;
  • принцип работы основан на законе Джоуля-Ленца;
  • излучающей поверхностью является пленка ПЭТ;
  • низкотемпературный режим работы.

Даже у нашего Солнца существуют аналоги в виде миллиардов других звезд во Вселенной. А недобросовестные производители и продавцы заверяют, что их продукт не имеет аналогов! Поэтому остерегайтесь тех, кто утверждает, что у их продукции нет аналогов! Миф разрушен.

Выгодно купить пленочные электронагреватели и комплектующие вы можете в нашем интернет-магазине.


Последние комментарии

  • Bushkin May 25, 2020
    Здравствуйте! Хочу обогреть сторожевую бытовку отоплением плэн. Там высота от пола до потолка 2 м. Какие нагреватели вы порекомендуете поставить и сколько? Размеры бытовки внутри 2 на 5,7 м. На потолке две лампочки еще есть.
  • ТМК «Тёплый Мир Электро» May 25, 2020
    Добрый день!
    Можно применить модульный нагреватель ЗЕБРА ЭВО-300 SOFT 170 Вт/кв.м. Для потолочного отопления вам потребуется 8,1 кв.м нагревателя ЗЕБРА 0,5 х 1,8 м - 9 шт. Либо второй вариант - пленочный нагреватель греющая пленка ТМ 150 Вт/кв.м. 9 кв.м., 0,5 х 2,0 м - 9 шт. Нагреватели устанавливаются на потолок с “разбежкой”, примерно 8-15 см друг от друга, поэтому место для лампочек у вас будет.
  • Олег Брежнов July 19, 2018
    Здравствуйте!
    Я правильно понял из вашей таблицы 1, что мне в Благовещенске необходимо установить плэна на потолок 70%, если пленка на 170 Вт м2?
  • ТМК «Тёплый Мир Электро» July 19, 2018
    Добрый день!
    Да, верно. Если выбрали пленочные электронагреватели удельной мощностью 170 Вт/кв.м и высота потолка на объекте не более 3-х метров, то 70% ПлЭн от общей отапливаемой площади будет достаточно.
  • Владимир Попов November 27, 2018
    Здравствуйте! Я живу в Ростовской области в г.Шахты. У нас дача небольшая 47м2. Высота потолков 2м 20см. Получается по таблице мне необходимо смонтировать ПЛЭН на потолки 67%, то есть 31,49м2 если плёнка 150 Вт/м2. Ну если округлить то 32м2 ПЛЭН на 150 Вт/м2. Правильно ли я посчитал?
  • ТМК «Тёплый Мир Электро» November 27, 2018
    Здравствуйте.
    Да, посчитали все верно. Вам необходимо 32 кв.м пленки (150 Вт/кв.м), общей мощностью 4,8 кВт.
  • Владимир Попов November 27, 2018
    А ещё такой вопрос забыл задать, можно ли на ПЛЭН клеить потолочную плитку из пенопласта? Клеится она силиконовым клеем или клеем Дракон.
  • ТМК «Тёплый Мир Электро» November 28, 2018
    Клеить можно, но не желательно. Так как пенопласт плохо пропускает тепло и будет снижение эффективности потолочного отопления.
  • А Сатана January 14, 2019
    Здравствуйте. Хочу установить инфракрасные обогреватели в помещении с потолком Армстронг (гипсовые плитки). Скажите пожалуйста, на сколько процентов приблизительно снизится эффективность обогревателей, закрытых гипсовыми плитами? (При условии размещения нагревателей прямо над подвесным потолком на расстоянии двадцати миллиметров.)
  • ТМК «Тёплый Мир Электро» January 15, 2019
    Здравствуйте. В случае с потолком Армстронг, чем ближе нагреватель будет к гипсовой плитке, тем лучше. Плитка будет прогреваться быстрее и эффективность практически не снижается.
  • Ivan-76 October 15, 2019
    Здравствуйте.

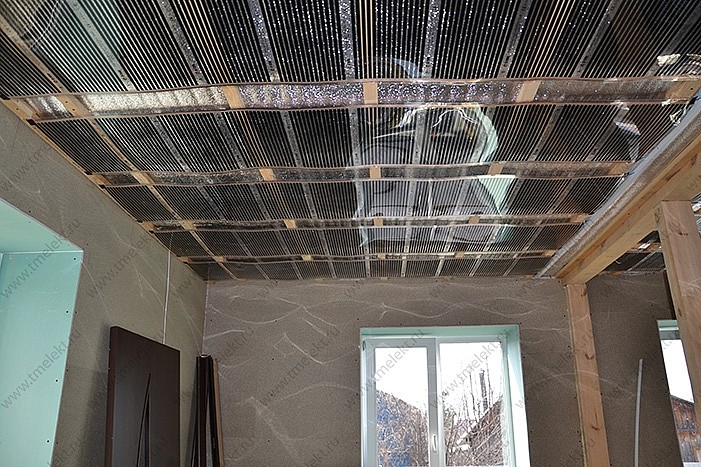

    На одной из ваших фотографий, плэн закреплен на ОСБ плиту потолка без отражающей теплоизоляции. Как же нагреватель будет без неё работать?
  • ТМК «Тёплый Мир Электро» October 15, 2019
    Здравствуйте.
    Главным фактором экономичной работы пленочного нагревателя на потолке, является теплоизоляция в конструктиве потолка, которая находится выше нагревателя. Если толщина теплоизоляции 150 – 200 мм., то этого будет достаточно для нормальной работы нагревателей и минимальных тепловых потерь через потолок. Отражающую теплоизоляцию оправдано устанавливать при толщине утеплителя потолка менее 150 мм.
  • And-6709 February 3, 2020
    Здравствуйте. Можно в одном помещении использовать плэны разных производителей и как это скажется на работу потолочного отопления?
  • ТМК «Тёплый Мир Электро» February 3, 2020
    Здравствуйте. Никаких ограничений, для такого использования пленочных электронагревателей, нет. Просто необходимо правильно выбрать общую установленную мощность нагревателей на это помещение. Система отопления будет работать так же, как и с нагревателями одного производителя.
  • Sredkov-11 February 12, 2020
    Здравствуйте. У меня мощность всех плэн в доме 13 кВт. Хочу купить генератор. Подскажите, какой мощности взять генератор?
  • ТМК «Тёплый Мир Электро» February 12, 2020
    Добрый день! Для временного резерва будет достаточно однофазного генератора 5-6 кВт. Потолочное отопление можно включать поочередно, пока не появится основное электроснабжение.
