Контроллер неприоритетной нагрузки (КНН)

Контроллер неприоритетной нагрузки (КНН). Разберем назначение, устройство, технические характеристики, схему подключения и настройки.

Назначение прибора

Применяется на объектах с энергодефицитом выделенной электрической мощности. КНН контролирует включение 6 неприоритетных нагрузок, по две на каждую фазу (A1 A2, B1 B2, C1 C2). По каждой из фаз первая нагрузка имеет более высокий приоритет перед второй.

При использовании данного прибора общая нагрузка объекта не превысит выделенную электрическую мощность из сети. Пример:

• загородный дом площадью – 106 кв.м;
• выделенная электрическая мощность на дом – 15 кВт;
• отопление греющий потолок установленной мощностью – 12 кВт;
• прочие бытовые нагрузки мощностью – 9,1 кВт.

Общая нагрузка объекта составляет 21,1 кВт, что превышает выделенную электрическую мощность на дом в 15 кВт. С прибором КНН максимально подключаемая нагрузка на объекте не превысит 15 кВт.

Устройство прибора КНН

Прибор КНН прямоугольной формы модульного исполнения имеет размеры 117 x 59 x 88 мм. Устанавливается на DIN-рейку и занимает 6 модулей в электрощите.

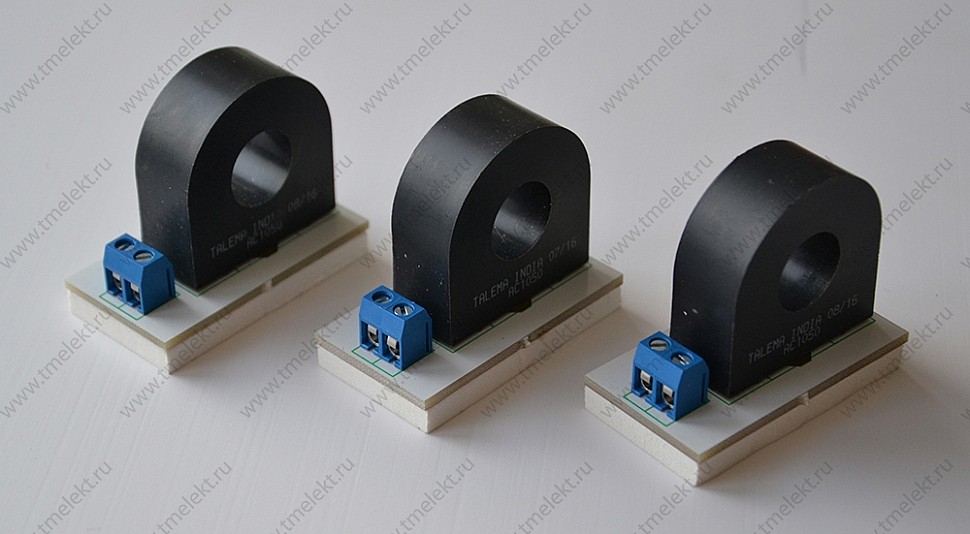

В комплекте с прибором КНН идут три токовых кольца, предназначенных для измерения нагрузок по каждой из трех фаз.

Токовые кольца устанавливаются на вводных проводах в удобном для монтажа месте. В основном установка токовых колец производится в силовом щите без нарушения пломбировки вводных автоматов.

На лицевой части контроллера неприоритетных нагрузок расположен ЖК-дисплей с тремя кнопками управления и программирования прибора (+, «меню», -).

Во включенном состоянии на ЖК-дисплее отображаются суммарные токи (№ 1, рис. ниже) по фазам последовательно А, В и С.

В нижней строке выводится текущее состояние каждого отдельного реле. Разомкнутое состояние обозначается «0», замкнутое «█» (№ 2, рис. выше).

В верхней части прибора находятся клеммы для подключения питания КНН (три фазы: A, B, С; ноль N) и клеммы для подключения шести неприоритетных нагрузок по две на каждую фазу (A1 A2, B1 B2, C1 C2). В нижней левой части находятся клеммы для подключения токовых колец (tA tA, tB tB, tC tC).

Технические характеристики КНН

• Напряжение питания прибора Uн – 220 В, 50 Гц.
• Потребляемая мощность КНН – 15 Вт.
• Max контролируемая мощность – не более 60 кВт.
• Защита корпуса – IP 20.
• Габаритные размеры КНН – 117 x 59 x 88 мм.
• Габаритные размеры токового кольца – 52 x 32 x 43 мм.
• Внутренний диаметр токового кольца – 14 мм.

Пример работы контроллера КНН

Разберем пример работы контроллера неприоритетных нагрузок ККН. Дом 106 кв.м с выделенной электрической мощностью в 15 кВт. Максимальная нагрузка по каждой из трех фаз при такой мощности, составляет 25 А. Именно такую величину тока (25 А) настраиваем по каждой фазе прибора КНН.

Далее необходимо определиться с неприоритетными нагрузками на объекте. При определении неприоритетных нагрузок следует учитывать:

• величину нагрузки;
• назначение нагрузки;
• распределение по фазам;
• расположение нагрузки на площади объекта.

Определение неприоритетных нагрузок отопления

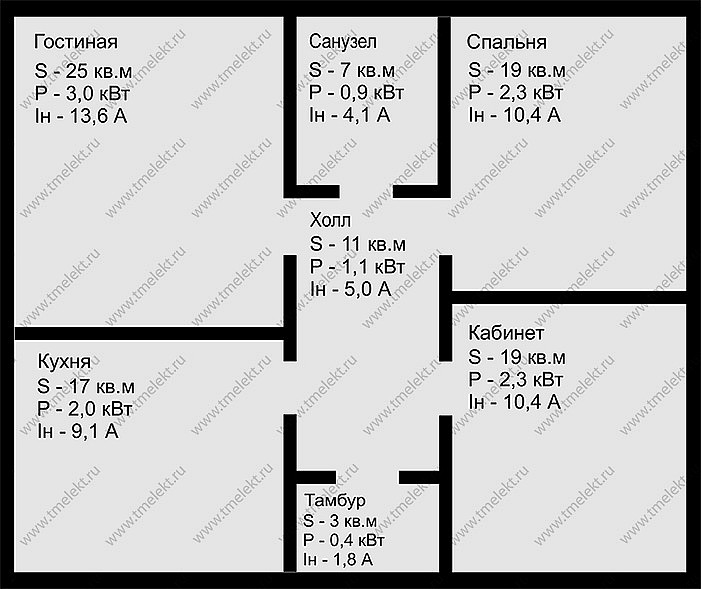

По рис. ниже определяем неприоритетные нагрузки на объекте. Эти нагрузки будут управляться прибором КНН.

Нагрузка на фазе А1: спальня – 19 кв.м, мощность – 2,3 кВт, ток нагрузки – 10,4 А.
Нагрузка на фазе B1: холл и тамбур – 14 кв.м, мощность – 1,5 кВт, ток нагрузки – 6,8 А.
Нагрузка на фаза С1: кабинет – 19 кв.м, мощность – 2,3 кВт, ток нагрузки – 10,4 А.

В нашем примере будет достаточно по одной неприоритетной нагрузке на каждой фазе. Свободными остались еще три неприоритетные нагрузки (А2, В2, С2).

Определение приоритетных нагрузок отопления

По рис. ниже определим приоритетные нагрузки. Работа приоритетных нагрузок отопления не зависит от КНН, они подключаются напрямую.

Нагрузка на фазе А: кухня – 17 кв.м, мощность – 2,0 кВт, ток нагрузки – 9,1 А.
Нагрузка на фазе B: гостиная – 25 кв.м, мощность – 3,0 кВт, ток нагрузки – 13,6 А.
Нагрузка на фазе С: санузел – 7 кв.м, мощность – 0,9 кВт, ток нагрузки – 4,1 А.

Общая установленная мощность на объекте 21,1 кВт:

• 6,1 кВт – неприоритетные нагрузки отопления (нагрузка А1, В1, С1 подключается через КНН);
• 5,9 кВт – приоритетные нагрузки отопления (нагрузка А, В, С подключается напрямую);
• 9,1 кВт – бытовые нагрузки (нагрузка А, В, С подключается напрямую).

Прибор КНН не будет ограничивать включение приоритетных нагрузок отопления (5,9 кВт), а также бытовых нагрузок (9,1 кВт). Контроллер ограничивает включение неприоритетных нагрузок отопления (6,1 кВт) только в том случае, если при включении неприоритетной нагрузки ток по фазе превысит 25 А. Пример. Нагрузка по фазе В – 16 А. Терморегулятор неприоритетной зоны В1 (холл и тамбур, ток нагрузки – 6,8 А) дает команду на включение. КНН не будет блокировать включение этой нагрузки, т. к. общая нагрузка по фазе В не превысит 25 А (В + В1 = 16 А + 6,8 А = 22,8 А).

С учетом непостоянного включения бытовых нагрузок и приоритетных зон отопления, КНН нечасто будет блокировать работу неприоритетных нагрузок.

Схема подключения КНН

Прибор КНН подключается к трехфазной сети 3 x 380 В. Все неприоритетные нагрузки к КНН подключаются через модульный контактор.

Настройка контроллера неприоритетной нагрузки

Настройка прибора КНН осуществляется тремя кнопками на лицевой части (+, «меню», -). Все введенные параметры хранятся в энергонезависимой памяти микропроцессора и при отключении питания прибора не будут утеряны. Скачать инструкцию по подключению КНН.

1. Подключите прибор к сети согласно схеме подключения. На экране КНН должна появится следующая информация:

2. Нажмите и удерживайте 5 секунд среднюю кнопку «меню», в результате на экране отобразится максимальное значение тока на фазе А:

3. Нажатием кнопок + (вверх) или - (вниз) необходимо установить максимальный допустимый ток по фазе А – Amax. Обратите внимание, что значение максимального тока по фазе не должно превышать значение уставки вводного автомата. Если автоматический выключатель на 25 А, то на каждую из трех фаз максимальная нагрузка – 25 А, или 5,5 кВт.

4. Нажмите и удерживайте кнопку «меню» в течение 2 секунд. На экране отобразится значение тока неприоритетной зоны №1, А1. Далее при помощи кнопок +, - (вверх, вниз) установите значение тока первой неприоритетной нагрузки А1, значение которой должно соответствовать фактическому значению нагрузки с запасом плюс 1А.

5. Нажмите и удерживайте в течение 2 секунд кнопку «меню» и аналогично введите значение А2 – ток второй неприоритетной нагрузки.

6. Аналогично фазе А установите требуемые параметры для:

• Bmax – максимальный ток по фазе В, неприоритетные нагрузки В1 и В2;
• Сmax – максимальный ток по фазе С, неприоритетные нагрузки С1 и С2.

После прибор КНН выйдет из режима настройки и вернется к рабочему экрану.

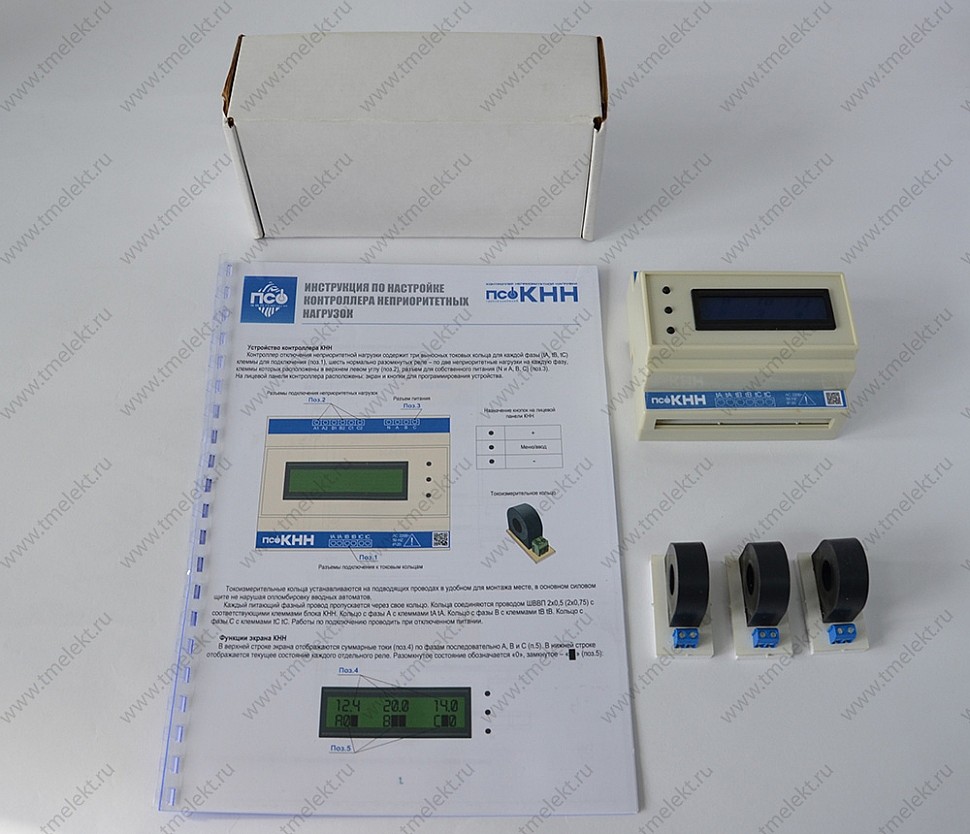

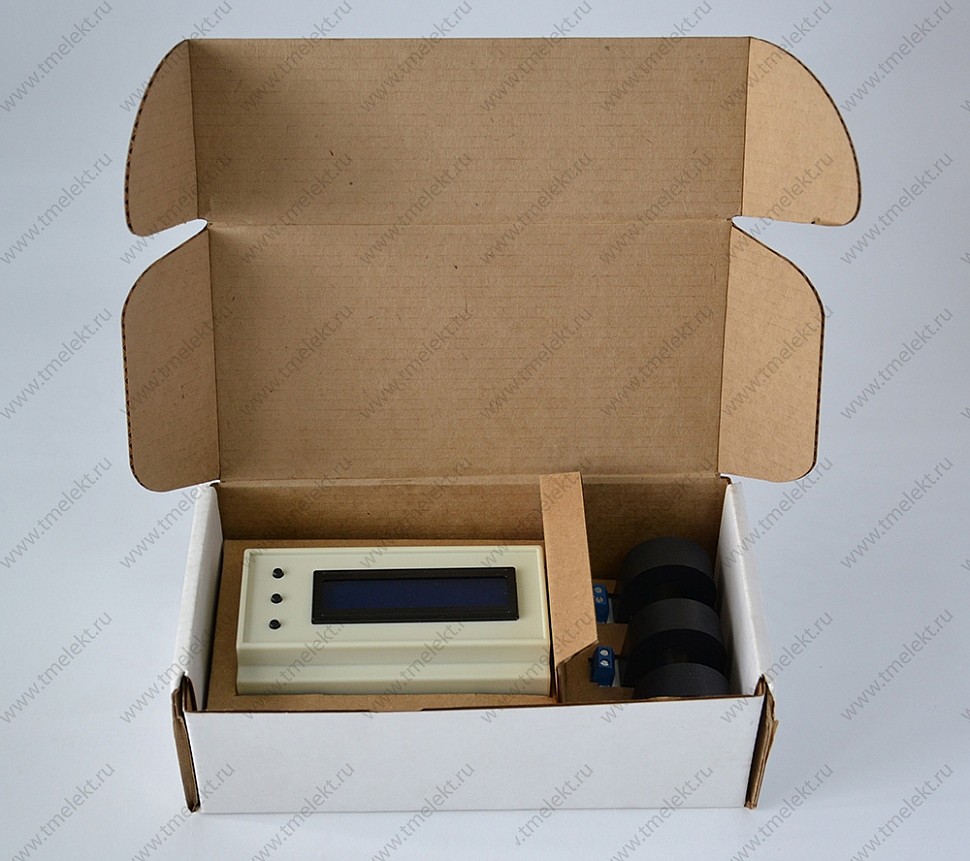

Комплект поставки прибора

Купить контроллер неприоритетной нагрузки (КНН) в нашей компании можно в следующей стандартной комплектации:

• контроллер неприоритетной нагрузки – 1 шт.;
• токовые кольца – 3 шт.;
• инструкция со схемой подключения – 1 шт.;
• упаковочная коробка – 1 шт.
