Терморегулятор Cewal RQ30

Обзор механического терморегулятора Cewal RQ30. Терморегулятор работает по принципу расширения при нагреве, в результате чего срабатывает специальная газовая мембрана.

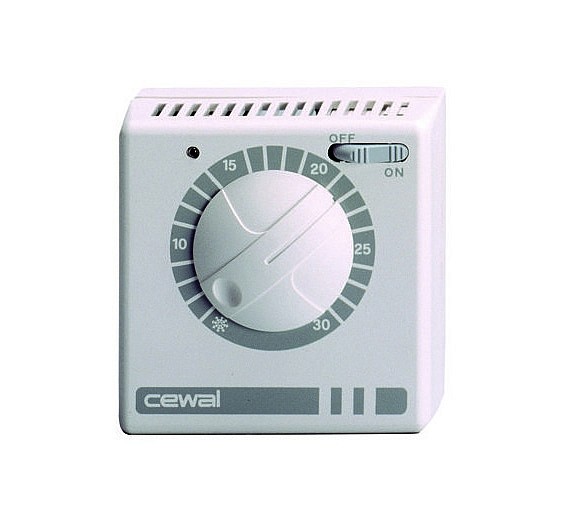

Терморегулятор Cewal RQ30

Прибор очень надежный, простой по конструкции, чутко реагирует на малейшие изменения температурного режима в помещении. При снижении температуры менее 1 градуса относительно нижнего установленного предела Cewal RQ30 срабатывает, запуская систему в работу. И наоборот, при достижении комфортного максимума отключает ее. По большинству параметров он мало отличается от Cewal RQ10, но различия есть.

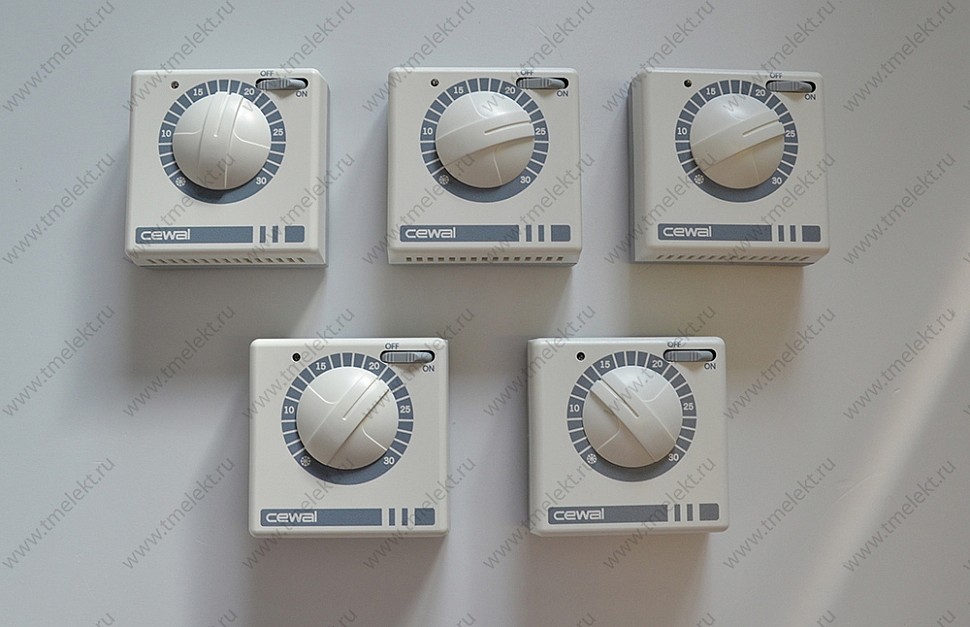

Терморегулятор Cewal RQ30 для систем отопления и кондиционирования

В чем отличие терморегулятора Cewal RQ30 от Cewal RQ10

Во-первых, наличие выключателя (OFF/ON), расположенного на корпусе устройства. Это облегчает отключение системы в помещениях, где установлен термостат (напомним, что приборы должны быть в каждой комнате), если вам потребуется полностью отключить греющий потолок (либо другой электрообогреватель) в связи с длительным отъездом или наступлением теплого сезона.

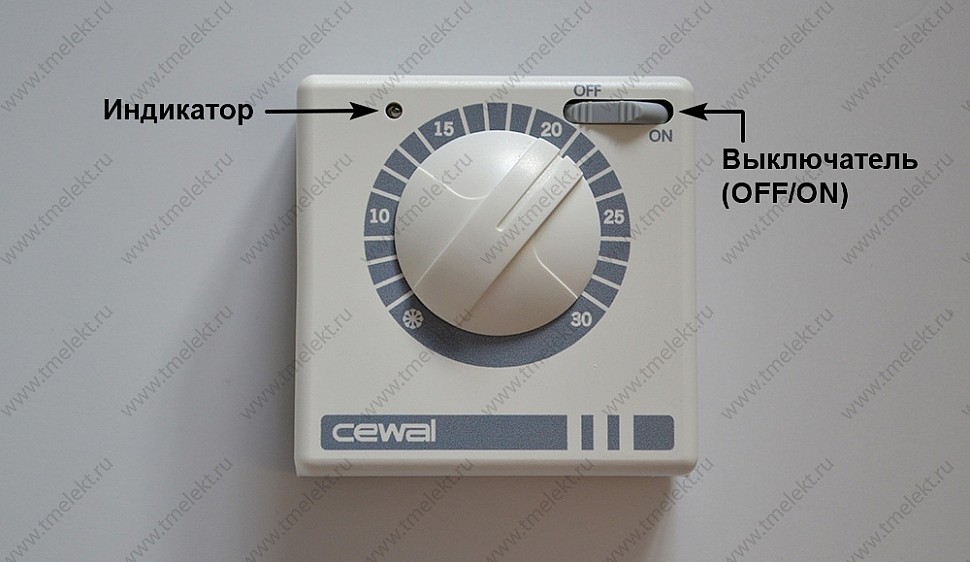

Терморегулятор Cewal RQ30 для системы обогрева, индикатор и выключатель (OFF/ON)

Во-вторых, терморегулятор Cewal RQ30 оснащен специальным индикатором, который сигнализирует о том, что отопительный прибор работает. В том случае, когда нагреватели включаются, индикатор горит, а после отключения гаснет. Это обеспечивает визуальный контроль системы.

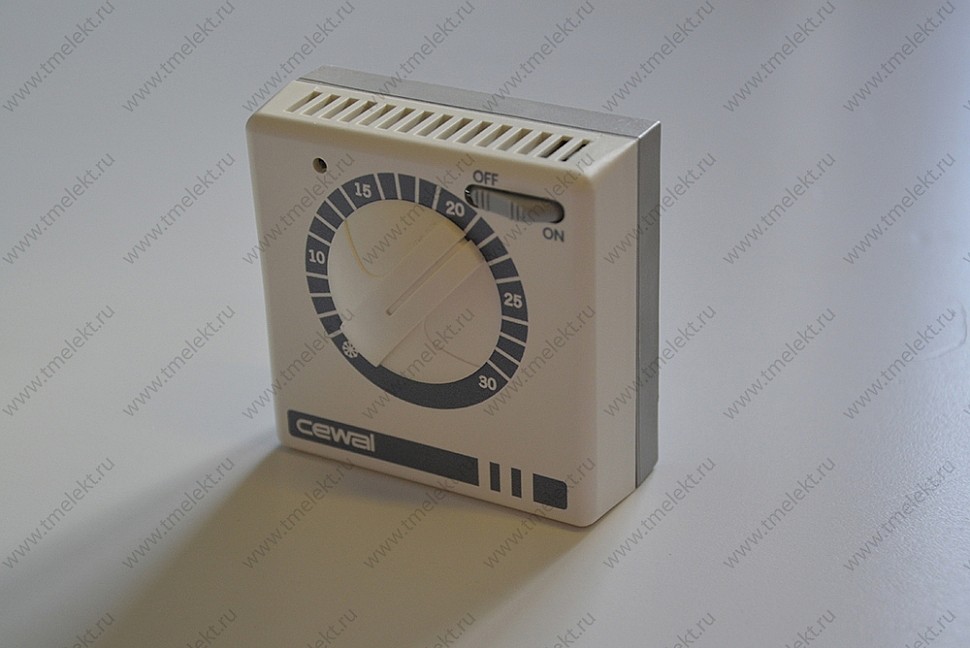

Терморегулятор Cewal RQ30 для системы обогрева греющий потолок

В-третьих, данный терморегулятор, в отличие от Cewal RQ10, работающего при токовых нагрузках до 16 А, рассчитан на токовую нагрузку только до 10 А. Мы настоятельно не рекомендуем использовать термостат Cewal RQ30 напрямую для подключения пленочных электронагревателей и других отопительных приборов мощностью более 1,5 кВт (это 7 А). В случае превышения рекомендованной мощности необходимо использовать модульный контактор.

Терморегулятор Cewal RQ30 – разбор

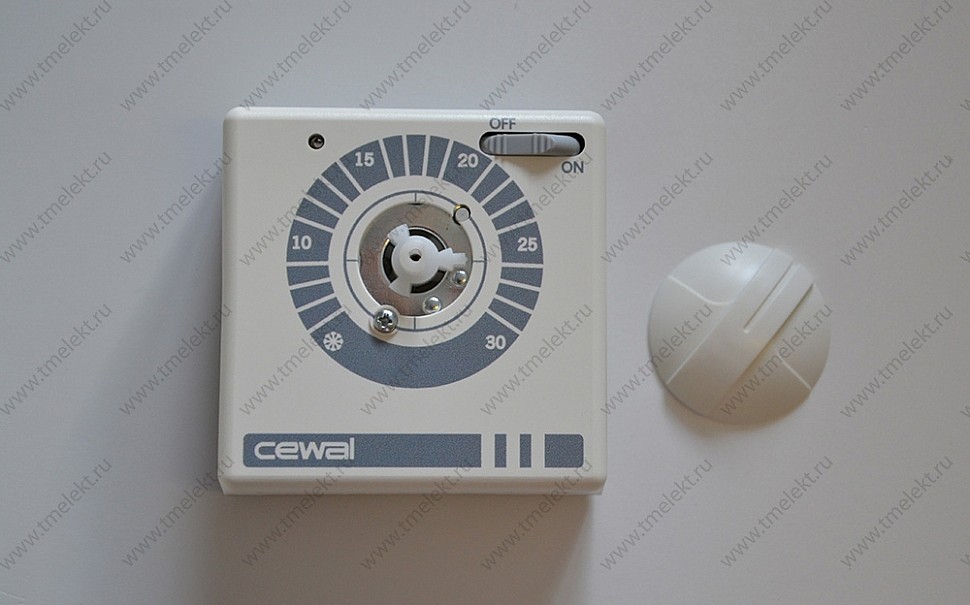

Терморегулятор Cewal RQ30 в разобранном виде

Технические характеристики Cewal RQ30

  • Тип терморегулятора – механический.
  • Тип монтажа – накладной.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 2200 Вт.
  • Ток нагрузки, max – 10 A.
  • Диапазон регулирования температуры – 5–30 °С.
  • Погрешность регулирования – ±1 °С.
  • Встроенный датчик температуры – да.
  • Выносной датчик температуры – нет.
  • Степень защиты – IP 20.
  • Цвет – бело-серый.
  • Габаритные размеры – 71 х 71 х 37.5 мм.
  • Вес брутто – 113 г.
  • Гарантия – 1 год.
  • Страна производитель – Италия.

Схема подключения Cewal RQ30 для греющего потолка

Для подключения используются контакты 5, 2 и 7.

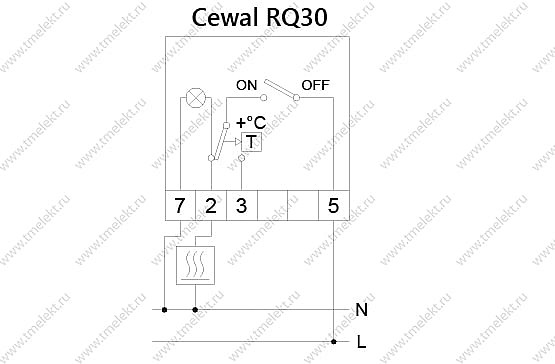

Схема подключения терморегулятора Cewal RQ30 для греющего потолка

  • На контакт 5 подключается фазный провод L.
  • С контакта 2 фаза L подается к пленочным электронагревателям.
  • На контакт 7 подключается нулевой провод N для работы лампочки индикации нагрева (При включенном нагреве загорается индикатор).
  • Нулевой провод N к пленочным электронагревателям идет напрямую от силового электрощита.
Схема подключения терморегулятора Cewal RQ30 для греющего потолка – контакты подключения

Схема подключения терморегулятора Cewal RQ30 для кондиционера

Для подключения Cewal RQ30 в систему кондиционирования используются контакты 5, 3 и 7.

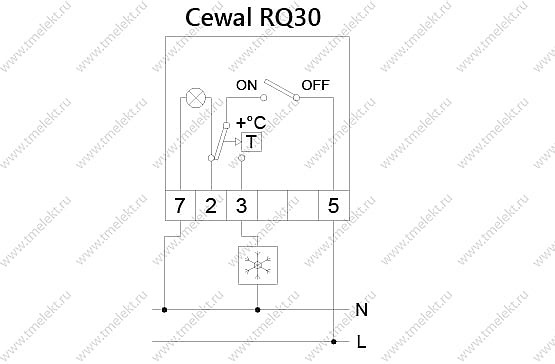

Схема подключения терморегулятора Cewal RQ30 для системы кондиционирования

  • На контакт 5 подключается фазный провод L.
  • С контакта 3 фаза L подается к кондиционеру.
  • На контакт 7 подключается нулевой провод N для работы лампочки индикации охлаждения (При включенном охлаждении индикатор гореть не будет, лампочка загорается только когда охлаждение выключено).
  • Нулевой провод N к кондиционеру идет напрямую от силового электрощита.

Комплект поставки

В комплект терморегулятора Cewal RQ30 включены:

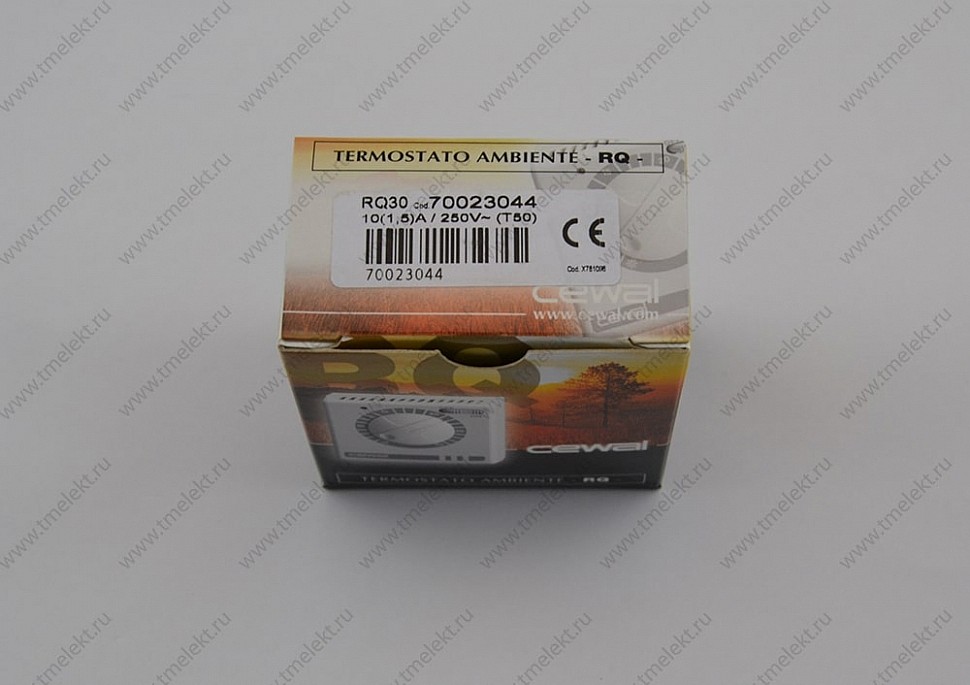

Терморегулятор Cewal RQ30 в упаковочной коробке

Последние комментарии

  • Dark Elf 22 февраля 2019
    Чтобы горела лампочка, обязательно подлючать отдельный фазовый провод из щитка? Просто от котла если подключить, она не будет светиться?
  • ТМК «Тёплый Мир Электро» 25 февраля 2019
    Здравствуйте. Подключение термостата RQ30: входящая фаза контакт № 5, отходящая фаза (управление котлом) контакт № 2, нулевой провод (для работы лампочки) контакт № 7.
  • Sergo Sergeev 23 января 2020
    При первом запуске начал дымиться инфракрасный обогреватель это нормально ?
  • ТМК «Тёплый Мир Электро» 24 января 2020
    Добрый день! При нормальном подключении любой нагреватель не должен дымиться. Если только на нагревательный элемент не попал посторонний предмет.
