Греющая пленка ТМ

Инфракрасная греющая пленка ТМпленочный электронагреватель для создания систем обогрева теплый / греющий потолок и пленочный теплый пол. Производство: Южная Корея.

В 2011 г. нашей компанией для удобства было присвоено обобщающее название южнокорейским пленочным нагревателям – греющая пленка ТМ. Она соответствовала следующим техническим характеристикам:

  • удельная мощность – 150, 220 Вт/кв.м;
  • ширина полотна – 0.5, 1,0 м;
  • длина рабочей полосы, max – до 7 м;
  • шаг отреза пленки – 20, 25 см;
  • гарантия производителя – 10 лет.

Под эти характеристики подходят следующие бренды: Q-Term, Heat Plus, RexVA, STEM Energy, «Хит-Лайт» и др.

Греющая пленка ТМ для теплого потолка и пленочного теплого пола

Внешний вид и устройство греющей пленки ТМ

Пленочный электронагреватель греющая пленка ТМ состоит из греющих карбоновых полос (нагревательный элемент), которые соединяются медными шинами (электропитание). Для максимальной эффективности соединительных контактов при их производстве используется серебряная паста.

Набор нагревательных карбоновых элементов и медных шин с обеих сторон ламинируется специальным электротехническим полиэстером (пленка ПЭТ, передающий и излучающий элемент). Данный материал гарантирует безопасность нагревателей, защищает от электрического пробоя.

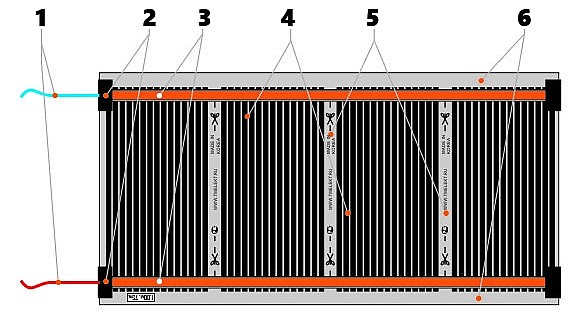

Внешний вид инфракрасной греющей пленки ТМ, производство: Ю. Корея

  1. Питающие провода.
  2. Точка соединительной пайки проводов питания к медной шине, которая изолируется битумным скотчем (в наборе для теплого пола – зажимы вместо пайки и лента битумного скотча для изоляции тупиковых концов).
  3. Медные шины.
  4. Карбоновые полосы нагревателей.
  5. Специальные полосы в полиэстеровой пленке для разрезания материала (с шагом 200 или 250 мм).
  6. Монтажные полосы для крепления греющей пленки ТМ.

Технические характеристики инфракрасной пленки

  • Тип монтажа – потолочный / напольный.
  • Ширина – 0.5, 1 м.
  • Длина – от 0.2, 0.25 м до 7 м.
  • Шаг отреза – 0.2 или 0.25 м.
  • Толщина – не более 1 мм.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Удельная мощность греющей пленки ТМ – 150 или 220 Вт/кв. м.
  • Удельный ток нагрузки пленки ТМ 150 – 0.68 А/кв. м, пленки ТМ 220 – 1 А/кв. м.
  • Температура нагревателя, max – 40–50 °С.
  • Степень защиты – IP 44.
  • Направленный тепловой поток – нет.
  • Заземление корпуса – нет.
  • Вес нетто – 460 г/кв. м.
  • Гарантия – 10 лет.
  • Страна производитель – Южная Корея.

Размерный ряд греющей пленки ТМ

Основные ходовые размеры греющей пленки ТМ по ширине: 0,5 и 1 м. Шаг отреза в зависимости от производителя может быть 20 или 25 см. Максимальная рекомендуемая длина пленки ТМ 150 и 220 Вт/кв.м шириной 0,5 м составляет 7 м. Максимальная рекомендуемая длина пленки ТМ 150 Вт/кв.м шириной 1 м составляет 6 м; пленки ТМ 220/кв.м шириной 1 м – 4 м. Более подробно – в статье «Размерный ряд греющей пленки ТМ 150 Вт/кв.м».

Инфракрасная греющая пленка ТМ, ширина 0,5 м

Особенности использования пленки ТМ для теплого потолка

Для оборудования отопления в помещениях греющая пленка ТМ применяется точно так же, как и другие низкотемпературные пленочные электронагреватели. Обязательно следует учесть, что высота потолков при этом не должна превышать 3 м для пленки мощностью 150 Вт/кв.м и 4 м для пленки 220 Вт/кв.м. Расчет мощности, которая потребуется на каждый объект, производится в пределах 80–140 Вт/кв.м отапливаемой площади.

Система отопления теплый потолок на основе греющей пленки ТМ

Подбор длины пленки осуществляется очень легко, так как на ней предусмотрены места разрезов с шагом в 200 или 250 мм. Перед установкой с одного конца производится припайка выводного провода сечением 1,5 кв. мм. Место соединения обязательно изолируется битумным скотчем. С противоположной стороны битумным скотчем производится изоляция срезов медных шин.

После установки на потолок пленки она может быть закрыта любым декором, в том числе подвесными потолками (кроме зеркал и металла), натяжным потолком, вагонкой и др. Отопление можно использовать сразу после монтажа.
Продукция сертифицирована Южной Кореей для использования в России. Производитель гарантирует сохранение всех технических параметров изделия и эффективную его работу в течение 10 лет после установки.

Схема подключения греющей пленки ТМ

Для подключения греющей пленки ТМ используются два вывода: фаза, ноль. Подключение – параллельное. Напряжение сети – 220 В, 50 Гц.

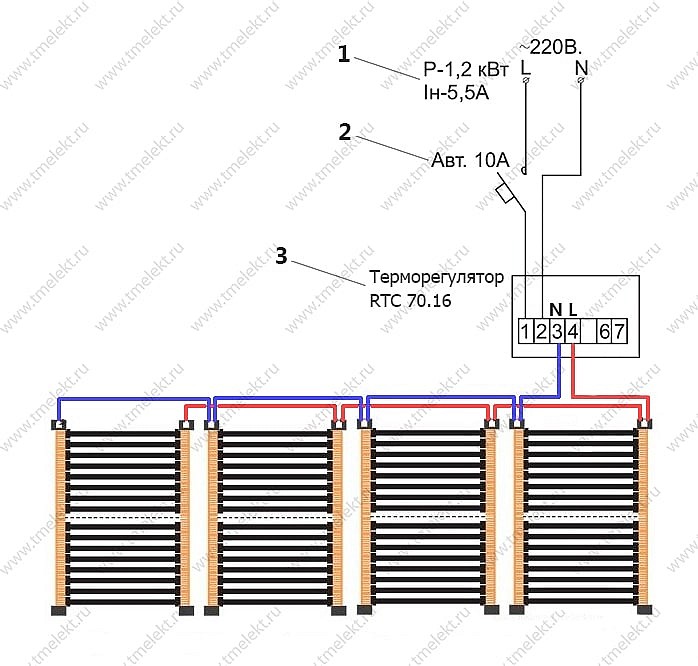

Схема подключения греющей пленки ТМ для теплого потолка

  1. Расчетные данные по мощности и нагрузке (для примера 1,2 кВт, 5,5 А).
  2. Автоматический выключатель 10 А.
  3. Терморегулятор RTC 70.16.

Схема подключения греющей пленки ТМ для теплого потолка

Обратите внимание! Схема представлена для примера. Автоматический выключатель и по необходимости модульный контактор подбираются в зависимости от нагрузки.

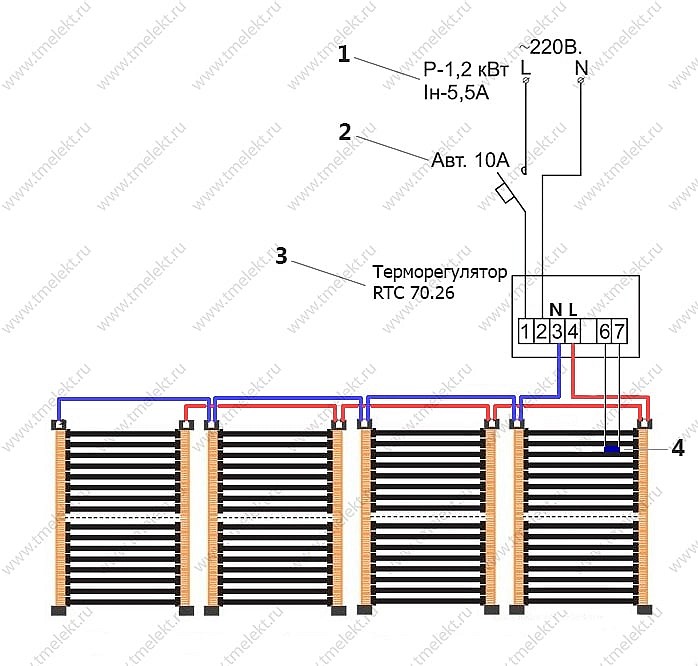

Схема подключения греющей пленки ТМ для пленочного теплого пола

  1. Расчетные данные по мощности и нагрузке (для примера 1,2 кВт, 5,5 А).
  2. Автоматический выключатель 10 А.
  3. Терморегулятор RTC 70.26.
  4. Выносной датчик теплого пола.

Схема подключения греющей пленки ТМ для пленочного теплого пола

Комплект поставки:

  • инфракрасная греющая пленка ТМ от 1 пог.м.;
  • упаковочная коробка.
Греющая пленка ТМ

Последние комментарии

  • Ирина 24 июля 2013
    Сколько будет стоить ваш монтаж этой корейской пленки в коттедже 178 кв. метров?
  • ТМК «Тёплый Мир Электро» 24 июля 2013
    Монтаж “под ключ” греющей пленки ТМ на объекте в 178 кв.м. обойдется вам примерно в 178 000 рублей. Это предварительная сумма, поэтому вы всегда можете рассчитывать на скидку.
  • Петр 25 июля 2013
    Эта пленка дешевле плэна, ну все же в чем она хуже?
  • ТМК «Тёплый Мир Электро» 25 июля 2013
    При изготовлении пленочных электронагревателей используют разные материалы и технологии. Она ни в чем не хуже, принцип работы у низкотемпературных пленочных нагревателей одинаков.
  • Игорь 29 августа 2013
    на пол её можно будет установить ?
  • ТМК «Тёплый Мир Электро» 29 августа 2013
    Да можно, но работать будет менее эффективно, чем греющий потолок.
  • Андрей 10 сентября 2013
    Какие-нибудь вредные воздействия на комнатные растения есть?
  • ТМК «Тёплый Мир Электро» 10 сентября 2013
    Греющая пленка ТМ не оказывает вредного воздействия на комнатные растения и животных. Есть много примеров благоприятного воздействия Греющей пленки на растения на дачах, в зимних садах, теплицах.
  • Pavel Kozyrew 11 сентября 2013
    Нужно ли устанавливать терморегулятор при использовании тм пленки?
  • Pavel Kozyrew 11 сентября 2013
    Есть ли у Вас офисы в Полевском или в Екатеринбурге?
  • ТМК «Тёплый Мир Электро» 11 сентября 2013
    В Полевском нет офиса. Наш офис находится по адресу: г. Екатеринбург, Челябинский тракт 25 км., стр. 1, 306.
  • ТМК «Тёплый Мир Электро» 11 сентября 2013
    Если вы собираетесь использовать Греющую пленку ТМ как инфракрасное отопление, то терморегулятор обязателен. А если вы хотите приобрести 1 шт. Греющей пленки ТМ, скажем размером 0,5 x 0,25 м. для сушки обуви, то терморегулятор не нужен.
  • Иван 24 марта 2015
    Хочу заказать греющую пленку тм, необходимо примерно 60 кв.м. Почтой России сможете отправить в Хабаровский край, Охотский район и сколько будет идти по времени?
  • ТМК «Тёплый Мир Электро» 24 марта 2015
    Почтой РФ греющую пленку ТМ отправляем без проблем. Доставят вашу посылку за 1,5 – 2 недели.
  • Сергей 21 мая 2015
    Обязательно закрывать эту пленку чистовым потолком?
  • ТМК «Тёплый Мир Электро» 21 мая 2015
    Нет. Греющую пленку ТМ и другие низкотемпературные пленочные нагреватели закрывать чистовым потолком не обязательно.
  • Eli Nazhim 24 декабря 2015
    Вопрос такой: если пленка греет предметы, то получается воздух будет нагреваться только от этих предметов? а от пола будет? кто себе поставил в коттедже как у вас в комнатах тепло ли?
  • ТМК «Тёплый Мир Электро» 24 декабря 2015
    Добрый день! Пол и стены - это тоже твердые предметы, которые нагреваются от пленки. От предметов, стен, пола произойдет нагрев воздуха. Обратите внимание, что пленка низкотемпературная. Если делать из нее основной вид отопления, того же коттеджа, необходимо установить пленку на потолок около 70 % от общей отапливаемой площади.
  • олег 19 января 2016
    скажите пожалуйста сколько нужно метров плёнки на потолок в помещении размером 2.5 м. на 3.5 м. и высотой 2.5 м.? за сколько она обогреет это помещении при начальной температуре помещения -5 градусов до температуры 25 градусов? и ещё-вы даёте гарантию и на какой срок? спасибо
  • ТМК «Тёплый Мир Электро» 20 января 2016
    Добрый день! Для вашего помещения необходимо около 6,5 кв.м греющей пленки ТМ. Если помещение нормально утеплено, то нагреет по таким параметрам суток за двое. Гарантия на греющую пленку ТМ - 10 лет.
  • олег 20 января 2016
    спасибо за ответ
  • Тимоха Михайлов 9 января 2017
    Если делать тёплые полы в 2-этажном коттедже из сип панелей общая площадь 150квм. то сколько нужно покупать листов и какой мощностью?
  • ТМК «Тёплый Мир Электро» 10 января 2017
    Добрый день! Для вашего коттеджа необходимо установить около 100 кв.м греющей пленки ТМ (150 Вт/кв.м) общей мощностью 15 кВт. Мы рекомендуем устанавливать её как греющий потолок, для теплого пола необходима примерно такая же мощность.
  • Тимоха Михайлов 10 января 2017
    А если коттедж находится в Крыму и температура зимой доходит максимум до минус 10-15 градусов стоит ли устанавливать на потолок?
  • ТМК «Тёплый Мир Электро» 11 января 2017
    Добрый день! Можно поставить пленку и на пол. И для вашего региона будет достаточно установить около 10-11 кВт, это 70 кв.м греющей пленки ТМ.
  • Tata 16 января 2017
    Скажите, пожалуйста, можно ли обогреть утепленный дачный домик площадью 25 кв. м в зимний период? Нужны ли будут дополнительные обогреватели. Сколько будет нужно пленки?
  • ТМК «Тёплый Мир Электро» 17 января 2017
    Добрый день! Если дачный дом нормально утеплен, то никаких дополнительных обогревателей не нужно. На вашу площадь 25 кв.м необходимо установить около 18 кв.м греющей пленки ТМ на потолок, общей мощностью 2,8 кВт.
  • Андрей Каспаров 18 февраля 2017
    Есть ли возможность приобретения греющей плёнки наложенным платежом почтой России?
  • ТМК «Тёплый Мир Электро» 19 февраля 2017
    Добрый день!
    К сожалению, нет. Предоплата за товар - 100%, далее отправляем ваш заказ почтой РФ за свой счет и полученную сумму за доставку вносим в наложенный платеж. В вашем отделении почты вам необходимо будет оплатить наложенный платеж за доставку и забрать посылку (т.к. доставку оплачивает получатель).
  • Николай Дроздов 3 марта 2017
    Здравствуйте. Скажите, пожалуйста, на греющей пленке белый провод фаза?
  • ТМК «Тёплый Мир Электро» 3 марта 2017
    Добрый день!
    Если белый провод подключите к фазе, то другой к нулю, если белый к нулю, то другой к фазе.
  • Алексей Панов 22 марта 2017
    Хочу установить греющую пленку на потолок в дачном доме, но смущает зависимость от электросети. У нас в дачном поселке постоянные скачки напряжения, периодически горят электроприборы. Как влияют перепады напряжения на греющую пленку, не сгорит?
  • ТМК «Тёплый Мир Электро» 22 марта 2017
    Добрый день!
    Греющая пленка ТМ не боится кратковременных скачков напряжения в плане выхода из строя, перегорания. Рекомендуем поставить стабилизатор напряжения, задача которого привести пониженное или повышенное напряжение к 220 В. Установка данного стабилизатора положительно скажется на работоспособность всех электроприборов, в том числе и греющей пленки ТМ.
  • Дмитрий Богачев 9 апреля 2017
    Здравствуйте. Как лучше соединять между собой куски пленки: последовательно или параллельно?
  • ТМК «Тёплый Мир Электро» 9 апреля 2017
    Здравствуйте!
    Каждый кусок греющей пленки ТМ подключается на 220 В, поэтому подключение необходимо выполнять параллельно.
  • Елена Иванова 25 апреля 2017
    День добрый! живем в крыму. в доме только печное отопление. жилая комната 20 кв.м. потолок высокий - 3,3 м. - на него монтировать пленку не будем, деревянные полы застилать пленкой тоже не получится. возможно ли прогреть такое помещение, расположив пленку на стенах по периметру, и под окнами?? сколько понадобится ее для этого? спасибо
  • ТМК «Тёплый Мир Электро» 26 апреля 2017
    Здравствуйте.
    Конечно, самый лучший вариант размещение греющей пленки ТМ на потолке. В таком случае система отопления инфракрасная и более эффективная. Если нет возможности поставить 12 кв. м греющей пленки ТМ на потолок, то тогда можете воспользоваться электрическими панелями СТЕП. Например, 1 шт. 800 Вт под окно и 1 шт. 500 Вт на другой стенке (где есть свободное место), подключить их через воздушный термостат, который будет ими управлять в зависимости от заданной температуры. Среднемесячный расход электроэнергии в отопительный период составит примерно – 200 кВтч/месяц.
    Описание панелей СПЕП:
    Панели СТЕП в нашем интернет-магазине:
    Терморегулятор с встроенным датчиком воздуха:
  • Игорь Кушнарев 3 июля 2017
    Здравствуйте
    1.какой материал в качестве отражающего слоя вы бы рекомендовали? Желательно самый тонкий, далее после него будет утеплитель вглубь крыши.
    2. Предполагается монтировать пленку на своды крыши - высота от пола до конька 4 метра - будет ли это препятствием для использования - вы говорите что высота потолка должна быть не более 3 метров?
    3. Я планирую использовать ширину пленки 0,5 метра, скажите есть возможность подрезать ее до ширины 0,48 - без нарушения целостности? - на картинке есть полоски по краям, прозрачные, мне кажется они не несут функционала особого
    4.Какой необходимо использовать способ подсоединения выводных проводов к подводящим: пайка, скрутки, клеммники?
    Спасибо
  • ТМК «Тёплый Мир Электро» 4 июля 2017
    Добрый день! 1. В качестве теплоотражающего материала рекомендуем применить Порилекс НПЭ ЛФ тип А 3 мм или аналоги. 2. Так как своды крыши наклонные, то нет смысла ставить пленку у конька на высоте 4 м. Можно смонтировать пленку в полосах на сводах от 1 до 3 м высоты от пола. 3. Подрезать с каждого края возможно по 1 см для пленок Греющая пленка ТМ и Нирвана. Что касается нагревателя ЭВО-300, то его резать нельзя. 4. Подводящие провода лучше не разрывать, а подключать к ним вывода от пленки с помощью соединителей ОВ-1 (ОВ-2) или скруткой с последующей обязательной пайкой.
  • Игорь Кушнарев 4 июля 2017
    Еще пару вопросов возникло,
    Можно ли использовать простую качественную фольгу, если за ней будет ПСБС?
    И почему такое ограничение по высоте монтажа, ик излучение не проникает более чем на три метра?
  • ТМК «Тёплый Мир Электро» 6 июля 2017
    Добрый день! Простую фольгу применить можно. Ограничение по высоте потолка связано с тем, что нагреватели низкотемпературные с рабочей температурой потолка около +40 град. Цельсия, которую выдерживает любой потолочный дизайн. При увеличении высоты потолка возникает необходимость в увеличении рабочей температуры потолка до +50 град. и выше, а такую температуру потолочный дизайн уже не держит. Поэтому при высотах потолка 5-6 м ставим пленочные нагреватели повышенной мощности и ничем их не закрываем, например, в производственных помещениях. Либо ставим обычные пленочные нагреватели с потолочным дизайном и добавляем мощности снизу (теплый пол или конвекторы).
  • Екатерина Чарыкова 1 ноября 2017
    Здравствуйте,есть ли у вас представительство пленки ТМ в Томске или в Новосибирске? И пленка ТМ150 для пола, подходит для потолка?
  • ТМК «Тёплый Мир Электро» 2 ноября 2017
    Добрый день!
    В Томске и Новосибирске нет наших представителей. Отправляем заказы по всей России транспортными компаниями и почтой РФ. Подробнее о доставке и оплате тут: Греющая пленка ТМ 150 Вт/кв.м подойдет как для теплого пола, так и для греющего потолка. Потолки не должны быть выше 3-х метров, если выше, то необходимо использовать другую мощность пленки - 220 Вт/кв.м.
  • Капитан Капитанский 8 июля 2018
    Здравствуйте. У Вас есть представитель в г. Ноябрьске, ЯНАО?
  • ТМК «Тёплый Мир Электро» 8 июля 2018
    Здравствуйте. К сожалению, представителей в вашем регионе нет. Но мы работаем по все России. Отправка товара транспортными компаниями или почтой РФ, подробнее тут:
  • Алиса Фридрих 20 сентября 2018
    Поясните более подробно по поводу высоты потолков: у нас высота потолка 4 метра, но при этом в помещении дополнительно используются масляные калориферы. Все тепло в помещении поднимается под потолок, поэтому под потолком непосредственно очень тепло. Если ваши пленки греют первые три метра то зачем брать пленки дополнительной мощности?
  • ТМК «Тёплый Мир Электро» 23 сентября 2018
    Добрый день!
    При увеличении мощности пленки, увеличивается температура нагрева поверхности потолка, и соответственно мощность инфракрасного излучения. Что нам и необходимо при увеличении высоты потолков до 4 м. То есть, при высоте потолков до 3 м температура нагрева потолка + 38-40 град., а при высоте 4 м температура нагрева потолка + 45-47 град. Такой температуры нагрева потолка достаточно, чтобы прогреть помещение с высоты 4 м.
  • Елена Афоничева 18 октября 2018
    Здравствуйте. При монтаже на деревянный потолок, пленка крепится непосредственно на отражающий материал или нужен зазор между ними? где посмотреть
  • ТМК «Тёплый Мир Электро» 25 октября 2018
    Добрый день!
    Извините, что отвечаем вам только сейчас. Если утепление потолка хорошее (150-200 мм утеплителя), то можно крепить непосредственно на отражающий материал. При меньшем утеплении лучше крепить с зазором.
