ЗЕБРА ЭВО-300 ПГК «ролик»

ЗЕБРА ЭВО-300 ПГК «ролик» (ПГК – плоский греющий кабель) – ультратонкий ленточный электронагреватель для системы отопления «электрический теплый пол». Напольное размещение под керамические или каменные отделочные материалы.

ПГК – плоский греющий кабель

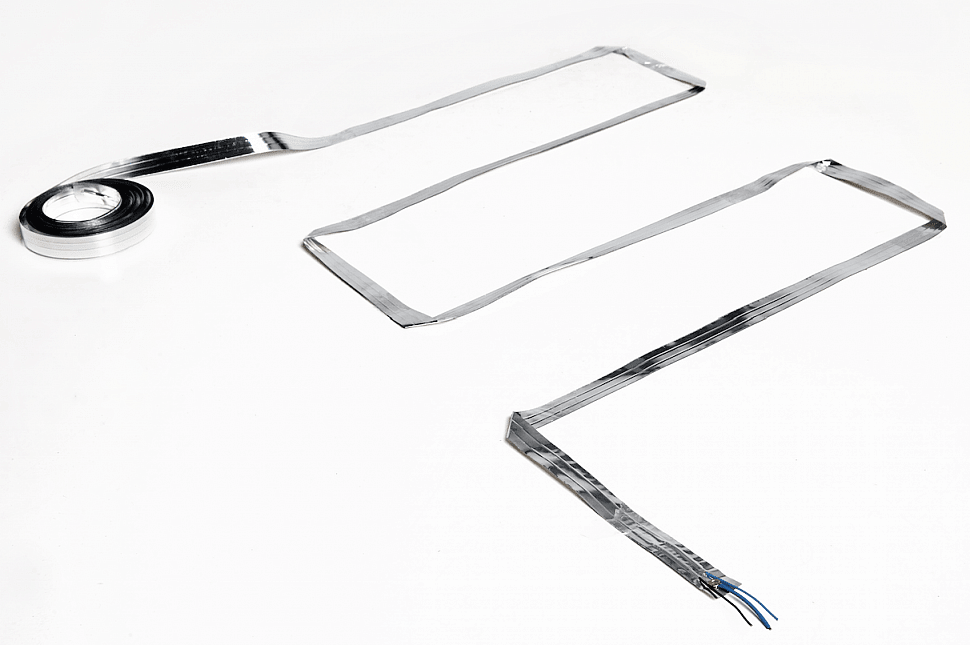

ЗЕБРА ЭВО-300 ПГК «ролик»

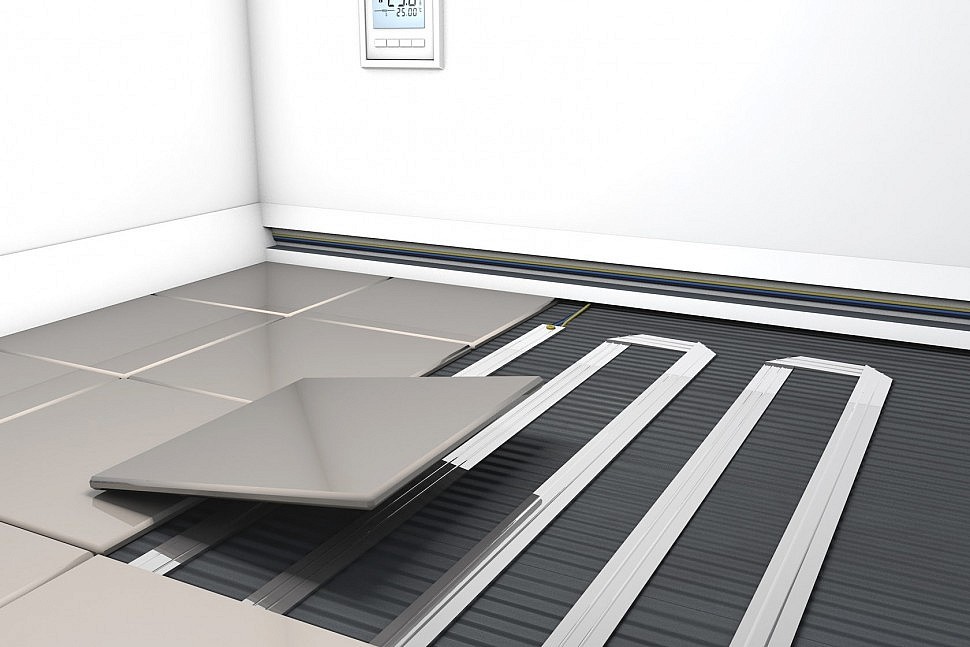

Теплый пол ЗЕБРА ЭВО-300 ПГК под плитку

Технические характеристики ЗЕБРА ЭВО-300 ПГК «ролик»

  • Тип монтажа – напольный.
  • Ширина – 23 мм.
  • Длина – 10 м.
  • Толщина – 0.5 мм.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность – 140 Вт.
  • Удельная мощность – 14 Вт/пог. м.
  • Ток нагрузки, Iном – 0.65 А.
  • Температура нагревателя, max – 30–38 °С.
  • Степень защиты – IP 44.
  • Вес нетто – 150 г.
  • Гарантия – 10 лет.
  • Страна-производитель – Россия.

Схема подключения ПГК «ролик»

Теплый пол ПГК «ролик» подключается к сети 220 В, 50 Гц. Соединение производится по цветам отводных проводов ПГК согласно ПУЭ (правила устройства электроустановок). Черный провод – фаза, синий – ноль, желто-зеленый – заземление.

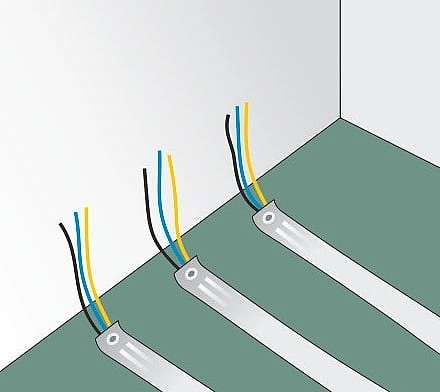

Отводные провода ролика ПГК

Способ соединения отводных проводов ПГК «ролик» с магистральными линиями – скрутка с последующей пайкой и изоляцией термоусадочной трубкой.

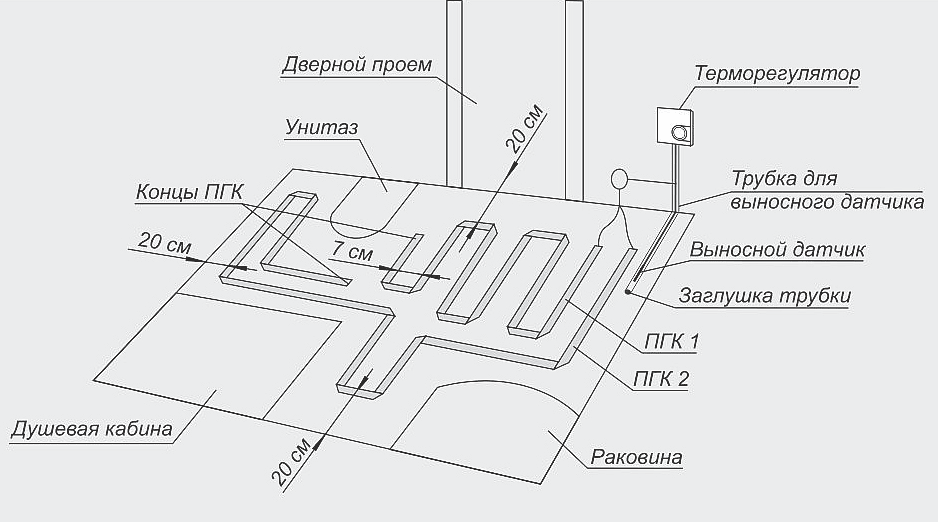

Схема укладки плоского греющего кабеля ЗЕБРА ПГК

Комплект поставки, инструкция по монтажу ЗЕБРА ЭВО-300 ПГК «ролик»:

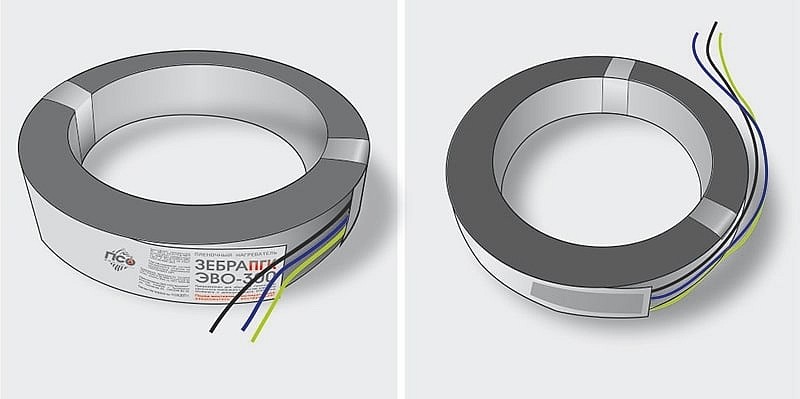

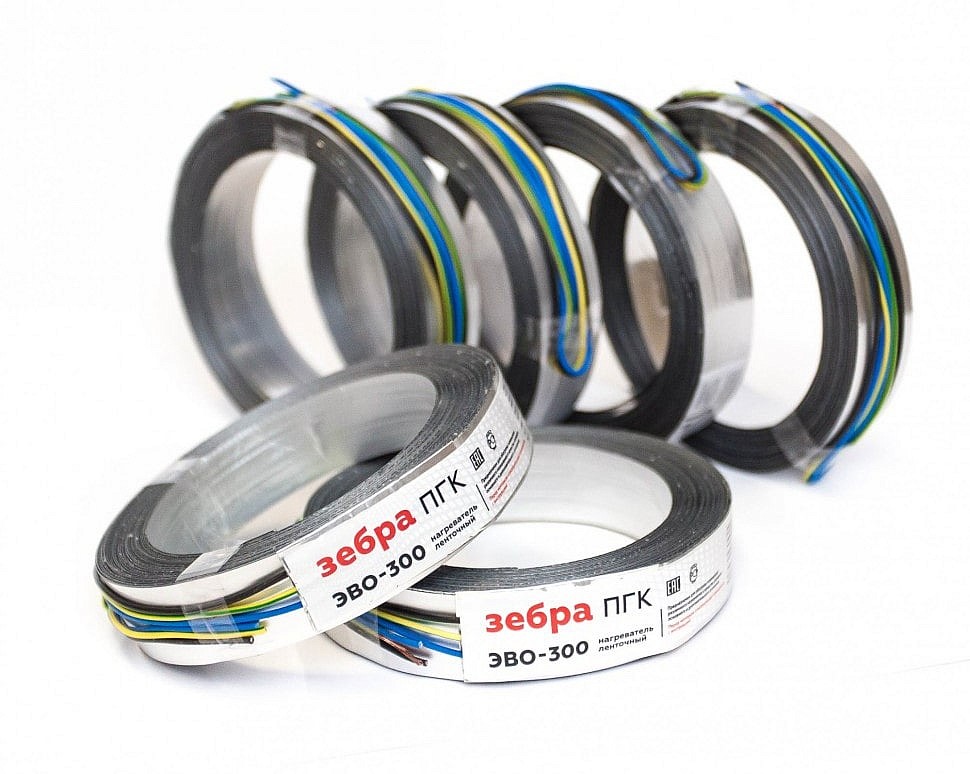

ЗЕБРА ЭВО-300 ПГК «ролик»

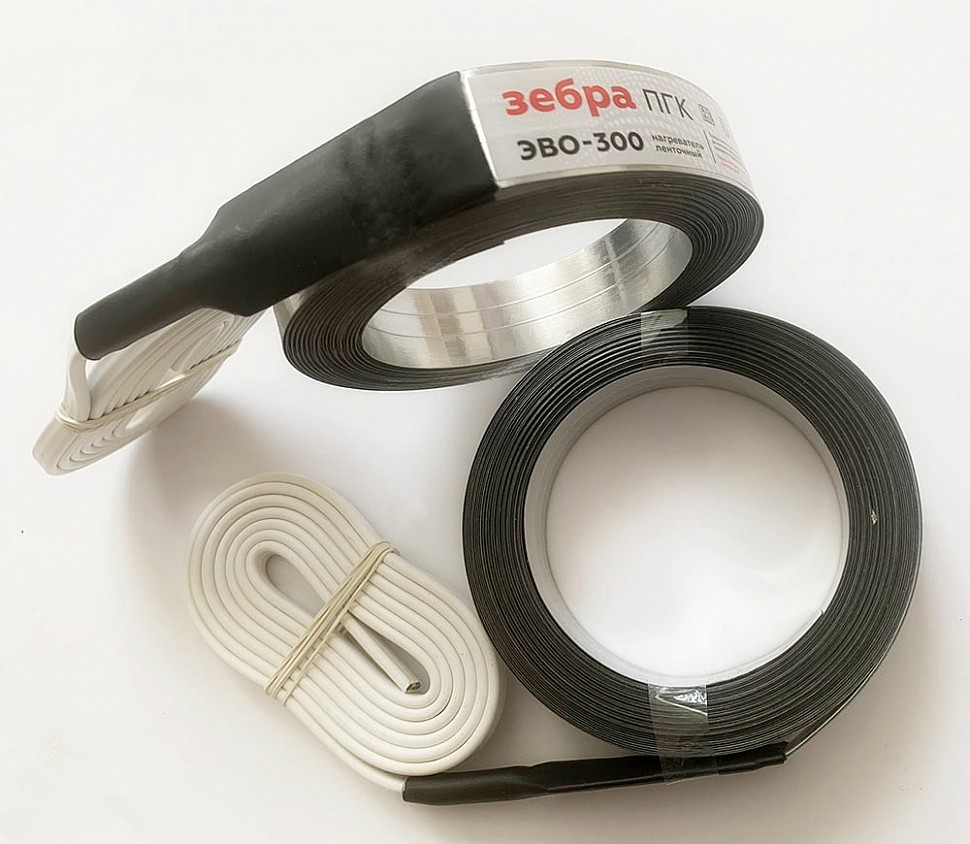

Ленточный теплый пол ЗЕБРА ПГК
Комплект поставки ЗЕБРА ПГК, коробка
