ЗЕБРА ЭВО-300 ПГК «мат»

ЗЕБРА ЭВО-300 ПГК «мат» (ПГК – плоский греющий кабель) – ультратонкий ленточный электронагреватель для системы отопления «электрический теплый пол». Напольное размещение под керамические или каменные отделочные материалы. ПГК «мат» – это греющий кабель (ПГК «ролик»), расположенный на сетке для удобства монтажа. Маты поставляются в двух вариантах – размерами 0,5 x 1,0 м и 0,5 x 2,0 м.

ЗЕБРА ЭВО-300 ПГК «мат» – электрический теплый пол

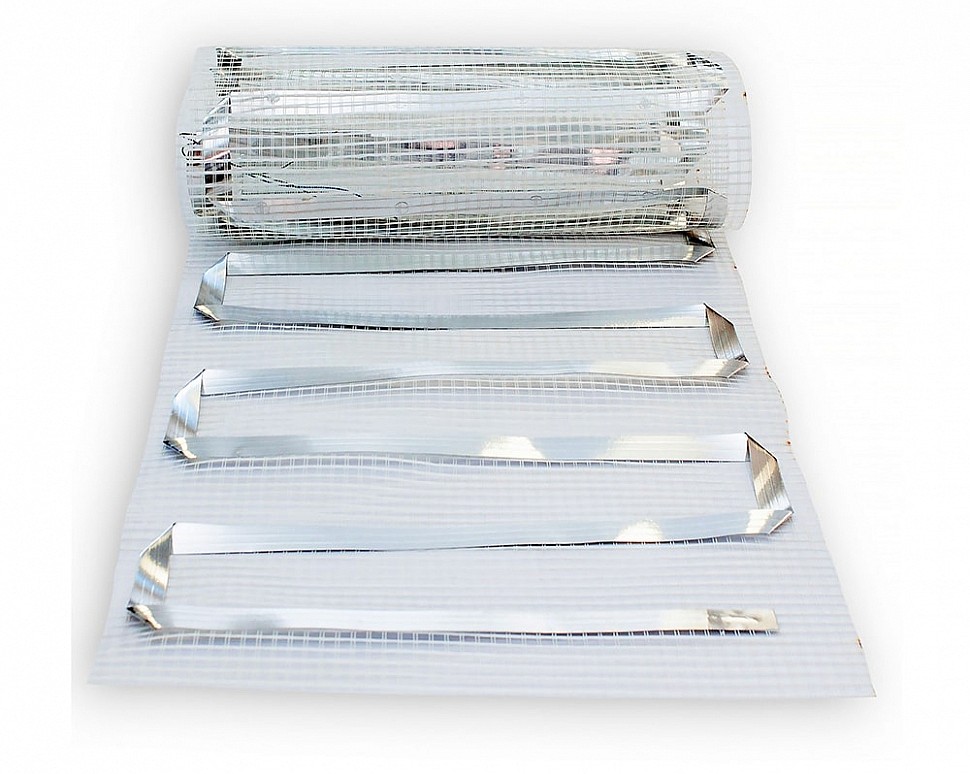

ЗЕБРА ЭВО-300 ПГК «мат» – греющий плоский кабель на мате под плитку

Технические характеристики ЗЕБРА ЭВО-300 ПГК «мат»

  • Тип монтажа – напольный.
  • Ширина – 0,5 мм.
  • Длина – 1 или 2 м.
  • Толщина – 0.5 мм.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность, мат 1 м – 140 Вт, мат 2 м – 280 Вт.
  • Удельная мощность – 140 Вт/пог. м.
  • Ток нагрузки, Iном мат 1 м – 0.65 А, мат 2 м – 1.3 А.
  • Температура нагревателя, max – 30–38 °С.
  • Степень защиты – IP 44.
  • Вес нетто мат 1 м – 150 г, мат 2 м – 350 г.
  • Гарантия – 10 лет.
  • Страна-производитель – Россия.

Схема подключения ПГК «мат»

Плоский греющий кабель ПГК «мат» подключается к сети 220 В, 50 Гц. Соединение производится по цветам отводных проводов ПГК согласно ПУЭ (правила устройства электроустановок). Черный провод – фаза, синий – ноль, желто-зеленый – заземление.

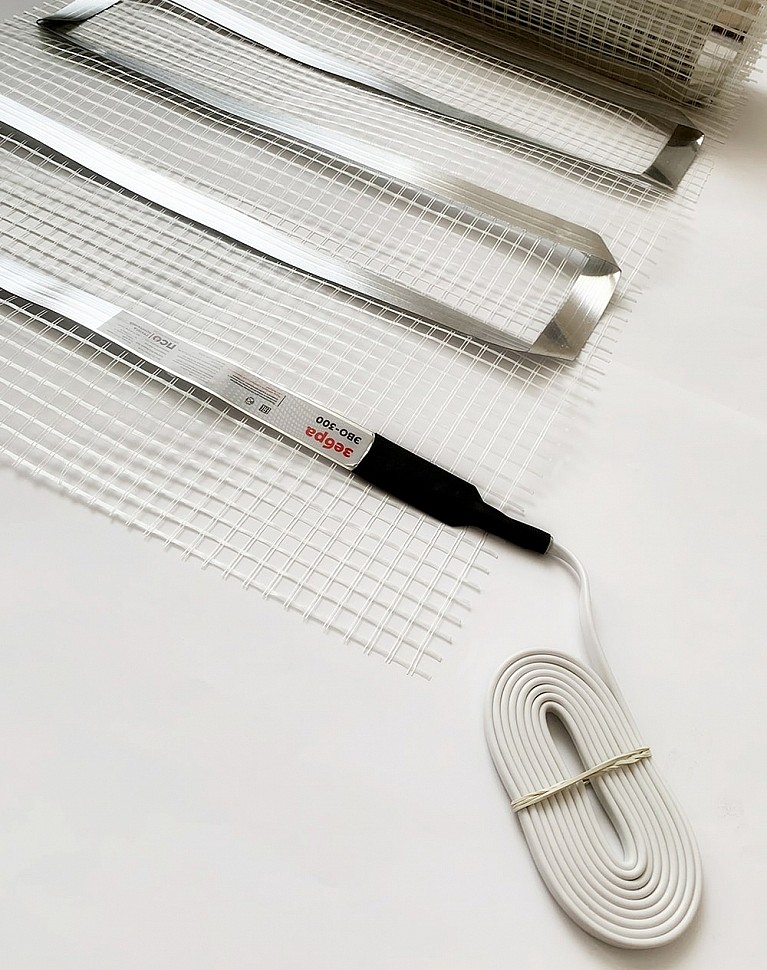

Схема подключения ЗЕБРА ЭВО-300 ПГК «мат», провода по цветам

Способ соединения отводных проводов ПГК «мат» с магистральными линиями – скрутка с последующей пайкой и изоляцией термоусадочной трубкой.

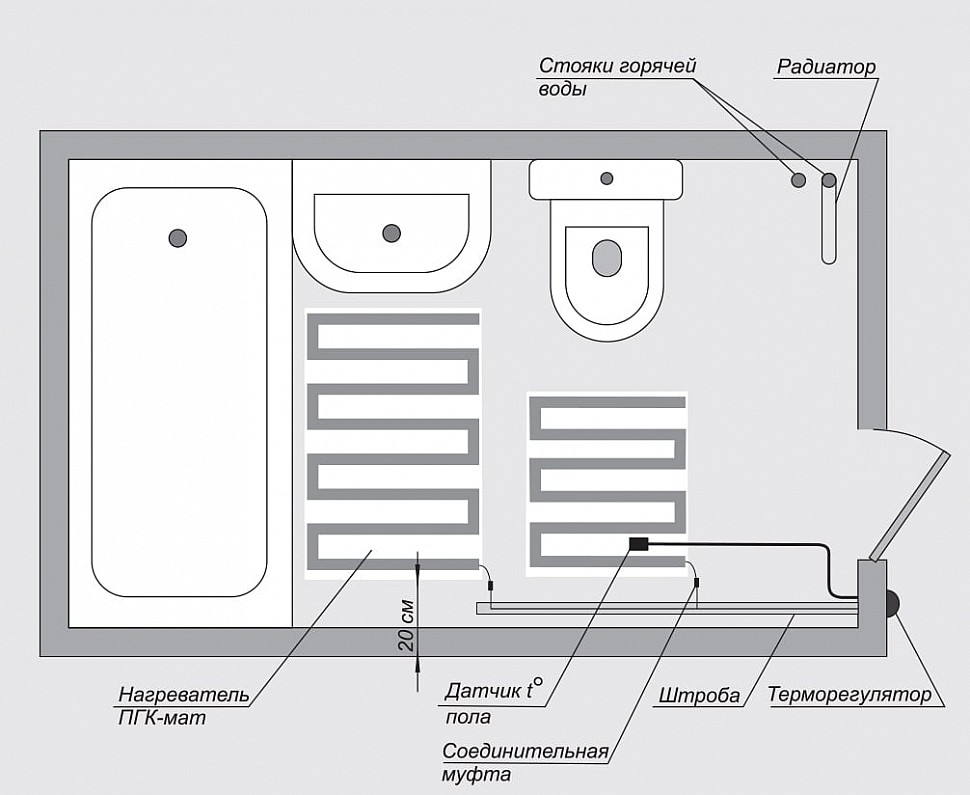

Схема укладки мата ЗЕБРА ЭВО-300 ПГК в ванной комнате

Видео: монтаж теплого пола ЗЕБРА ПГК «мат»

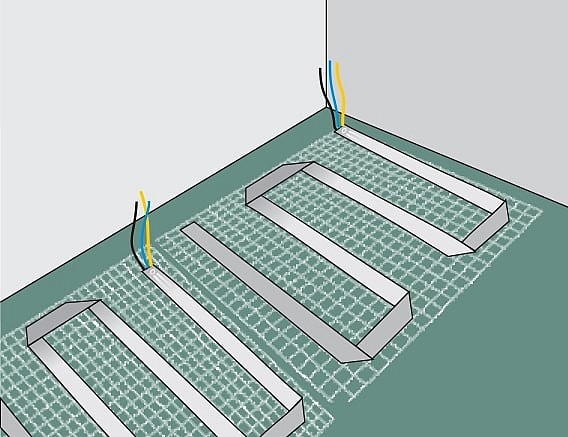

Теплый пол ЗЕБРА ЭВО-300 ПГК «мат» на кухне

Теплый пол ЗЕБРА ЭВО-300 ПГК «мат» в ванной комнате

Комплект поставки, инструкция по монтажу ЗЕБРА ЭВО-300 ПГК «мат»:

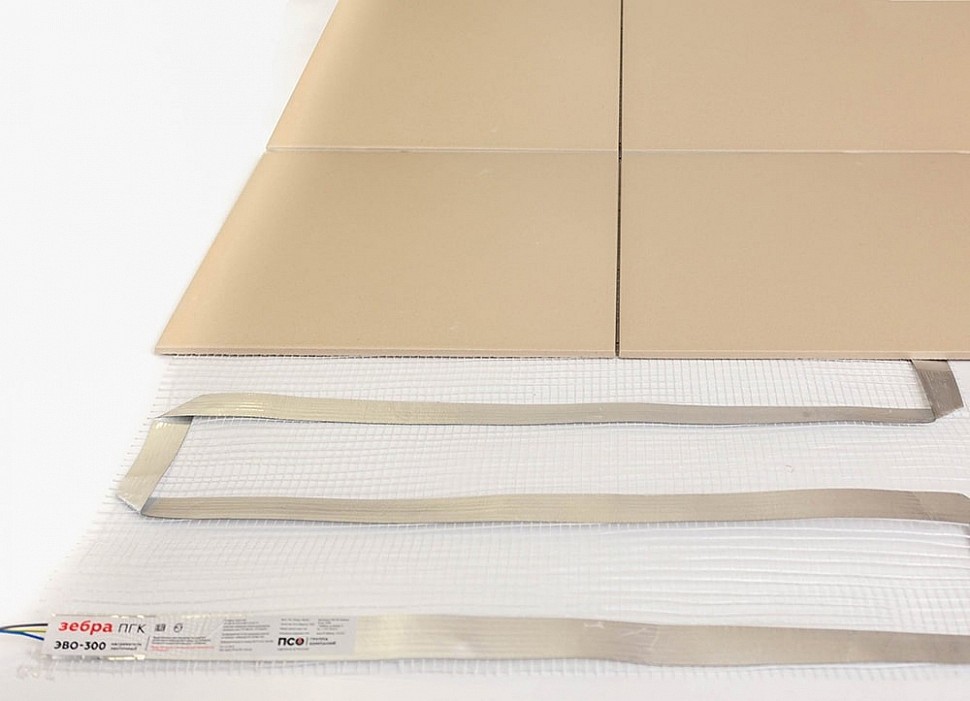

ЗЕБРА ЭВО-300 ПГК «мат» – ультратонкий электрический теплый пол

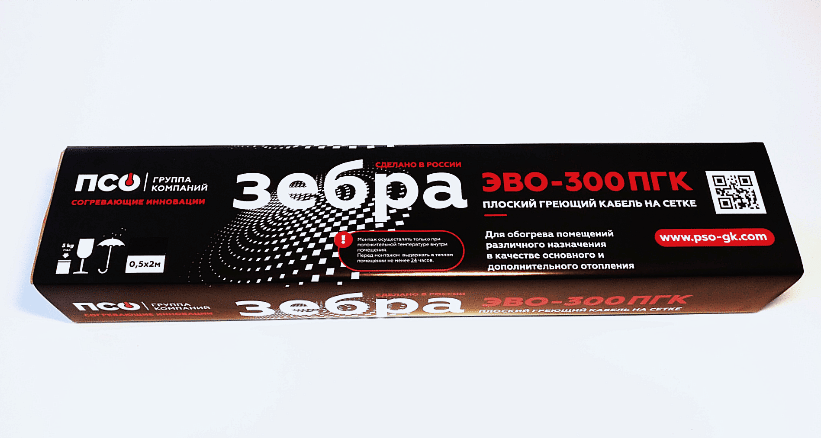

Комплект поставки ЗЕБРА ПГК «мат», коробка
