Терморегулятор ORBIS Clima MLI

Испанский терморегулятор ORBIS Clima MLI для систем отопления и кондиционирования. Это простое устройство, которое имеет встроенный выключатель и индикаторную лампочку. По способу установки и принципам работы он практически не отличается от ORBIS Clima ML, но имеет очень важные особенности, которые необходимо обязательно учитывать.

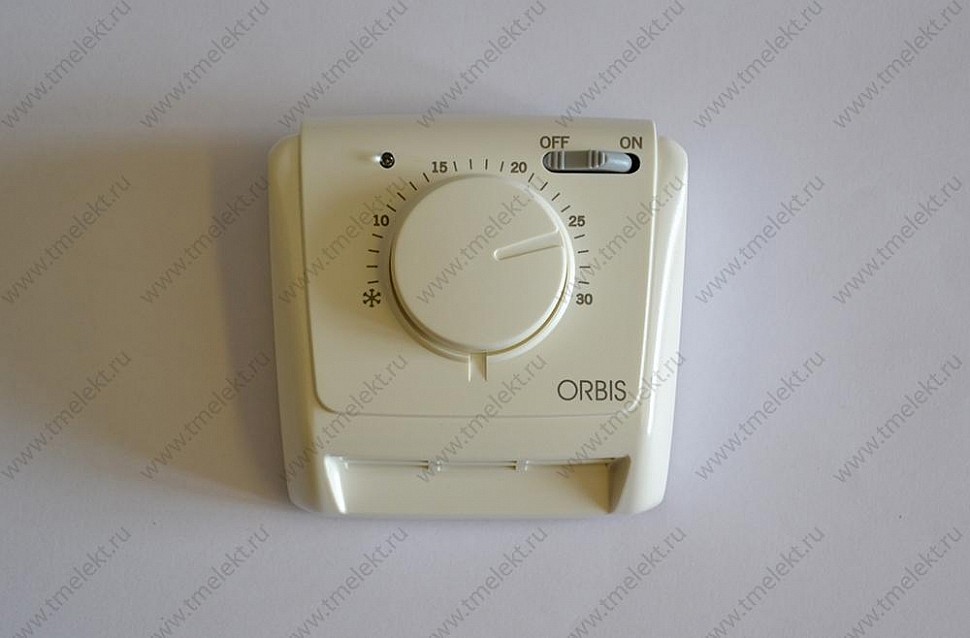

Терморегулятор ORBIS Clima MLI для систем отопления и кондиционирования

Назначение терморегулятора ORBIS Clima MLI

ORBIS Clima MLI – механический терморегулятор предназначен для контроля изменений теплового состояния внутри помещений, сигнализирования о работе или отключении системы, а также для поддержания заданных температурных параметров. Работа терморегулятора основана на принципе газового расширения, на которое реагирует специальная мембрана.

Технические характеристики ORBIS Clima MLI

  • Тип терморегулятора – механический.
  • Тип монтажа – накладной.
  • Программируемый режим – нет.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 2200 Вт.
  • Ток нагрузки, max – 10 A.
  • Диапазон регулирования температуры – 5–30 °С.
  • Погрешность регулирования – ±1 °С.
  • Встроенный датчик температуры – да.
  • Выносной датчик температуры – нет.
  • Степень защиты – IP 20.
  • Цвет – белый.
  • Габаритные размеры – 84 х 83 х 31 мм.
  • Вес брутто – 137 г.
  • Гарантия – 1 год.
  • Страна производитель – Испания.
Габаритные размеры терморегулятора ORBIS Clima MLI
Терморегулятор ORBIS Clima MLI для системы отопления теплый потолок

Отличительные особенности ORBIS Clima MLI от ORBIS Clima ML

  • Наличие выключателя (OFF/ON), который позволяет использовать терморегулятор ORBIS Clima MLI для сезонного запуска или отключения системы пленочного инфракрасного отопления. К примеру, очень удобно отключить систему в комнате на летнее время, просто щелкнув выключателем термостата.
  • Наличие светового индикатора делает более удобным контроль работы системы. Если пленочные электронагреватели работают, индикатор на терморегуляторе ORBIS Clima MLI загорается. При выключении отопления (пленки не работают) индикатор гаснет.
  • Устройство предназначено для относительно небольших токовых нагрузок (до 10А), что на треть ниже, чем у ORBIS Clima ML (16А). Поэтому мы не рекомендует устанавливать терморегулятор ORBIS Clima MLI напрямую при подключении отопительных или охладительных приборов мощностью более 1,5 кВт (это нагрузка свыше 7А). При монтаже систем большей мощности необходимо использовать модульный контактор.

Особенности установки ORBIS Clima MLI

Высота крепления терморегулятора ORBIS Clima MLI 1,0-1,2 м от пола. Не рекомендуется устанавливать прибор:

  • вблизи дверей и окон, а также там, где могут быть сквозняки;
  • внутри мебели (шкафов и других конструкций);
  • в месте попадания прямого солнечного света;
  • возле приборов отопления и нагрева (в том числе батарей отопления, плит и конвекторов).

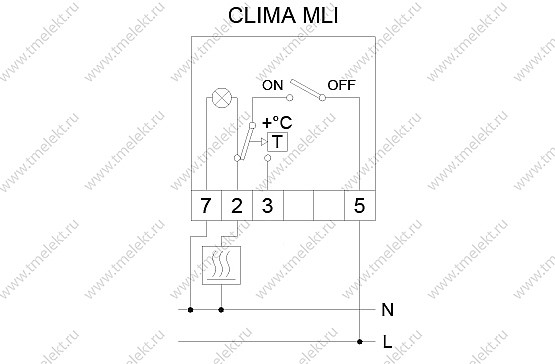

Схема подключения ORBIS Clima MLI для теплого потолка

Для подключения ORBIS Clima MLI в систему отопления греющий потолок используются контакты 5, 2 и 7.

Схема подключения терморегулятора ORBIS Clima MLI для теплого потолка

  • На контакт 5 подключается фазный провод L.
  • С контакта 2 фаза L подается к пленочным электронагревателям.
  • На контакт 7 подключается нулевой провод N для работы лампочки индикации нагрева (При включенном нагреве загорается индикатор).
  • Нулевой провод N к пленочным электронагревателям идет напрямую от силового электрощита.
Схема подключения терморегулятора ORBIS Clima MLI для теплого потолка – контакты для подключения

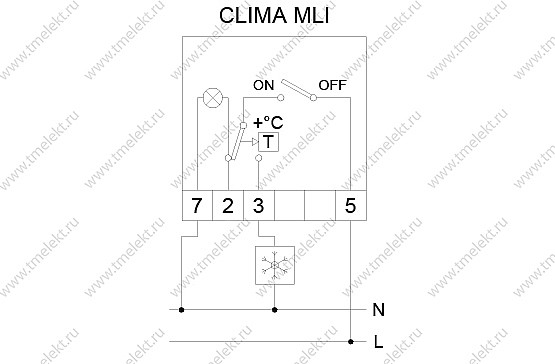

Схема подключения ORBIS Clima MLI для кондиционера

Для подключения ORBIS Clima MLI в систему кондиционирования используются контакты 5, 3 и 7.

Схема подключения ORBIS Clima MLI для кондиционера, охлаждение

  • На контакт 5 подключается фазный провод L.
  • С контакта 3 фаза L подается к кондиционеру.
  • На контакт 7 подключается нулевой провод N для работы лампочки индикации охлаждения (При включенном охлаждении индикатор гореть не будет, лампочка загорается только когда охлаждение выключено).
  • Нулевой провод N к кондиционеру идет напрямую от силового электрощита.

Порядок монтажа ORBIS Clima MLI

1. Необходимо снять колесо управления (рукой либо поддеть отверткой и потянуть вверх колесо) и открутить крепежный винт лицевой панели ORBIS Clima MLI.

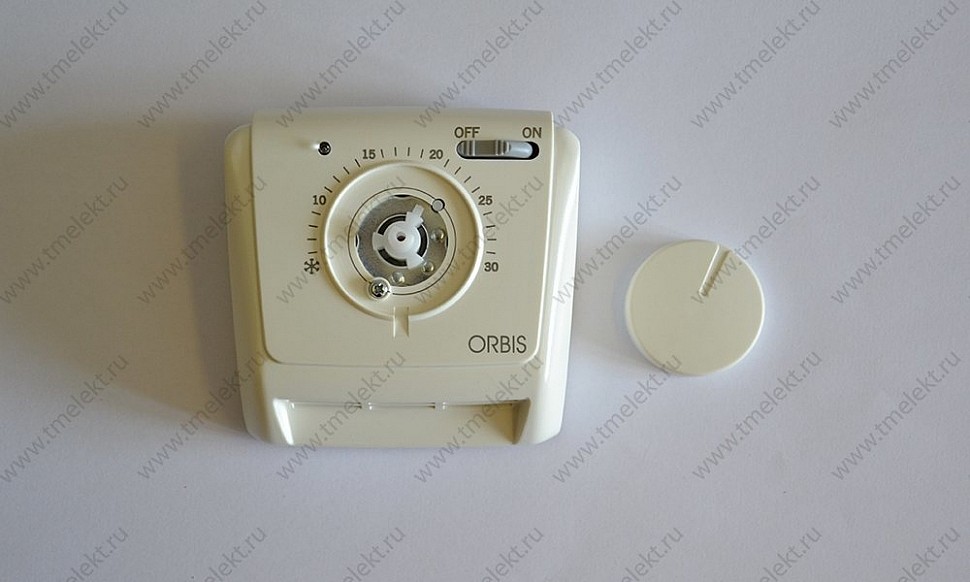

Разборка терморегулятора ORBIS Clima MLI – снятие регулировочного колеса

Разборка терморегулятора ORBIS Clima MLI – откручивание винта крепления лицевой панели

Разборка терморегулятора ORBIS Clima MLI – снятие лицевой панели

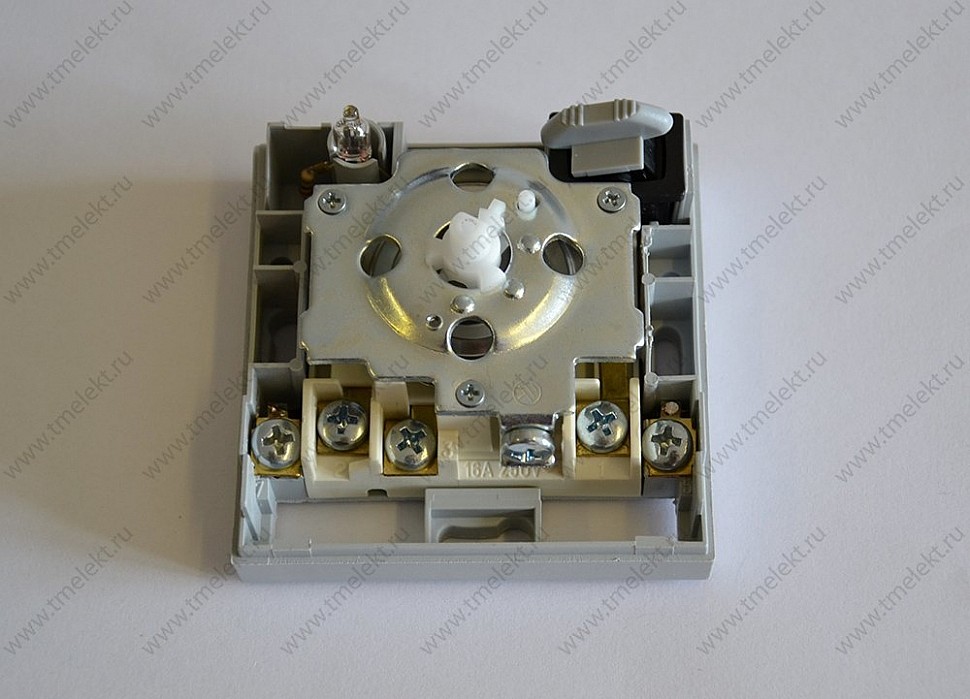

Разборка терморегулятора ORBIS Clima MLI

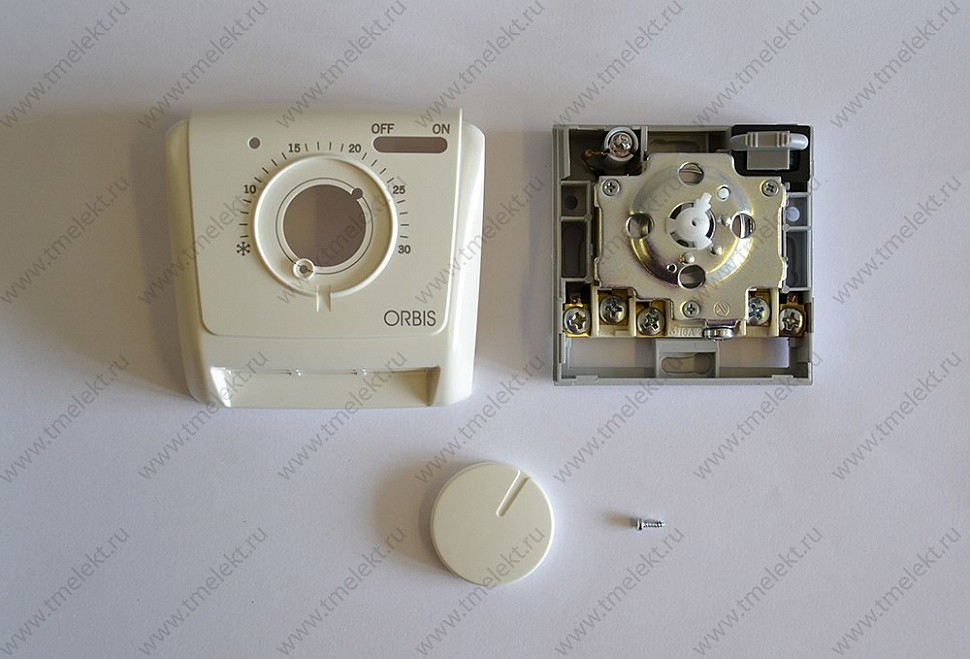

Терморегулятор ORBIS Clima MLI в разобранном виде

2. Необходимо зафиксировать основание терморегулятора на стену саморезами или дюбель гвоздями.

3. Подключить провода согласно схеме подключения.

4. Установить назад лицевую панель терморегулятора, закрутить крепежный винт и поставить на место колесо управления.

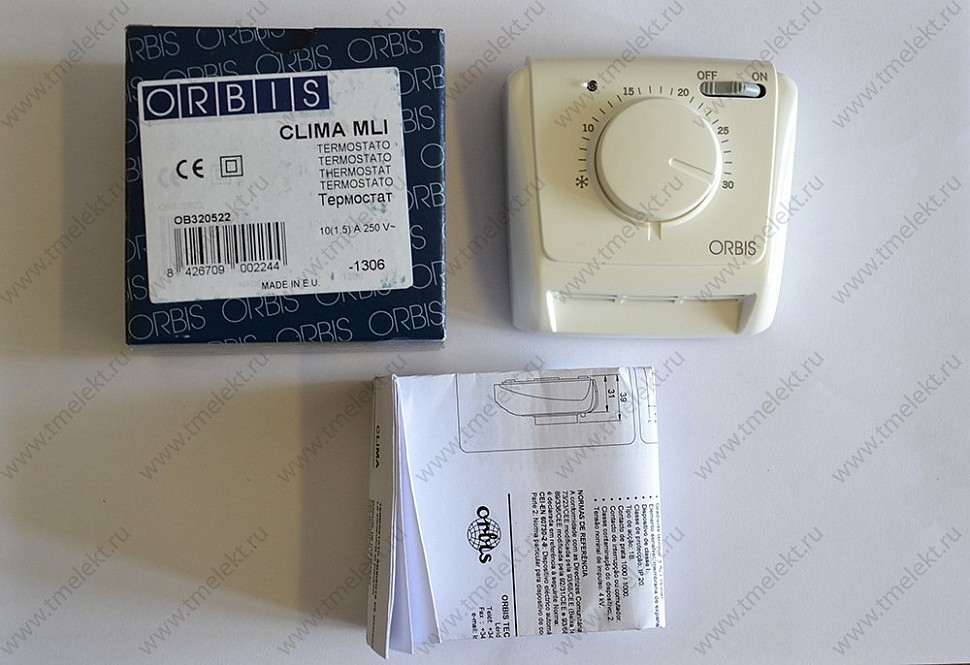

Стандартная комплектация устройства

В комплект терморегулятора ORBIS Clima MLI включены:
