Терморегулятор ORBIS Clima ML

Терморегулятор ORBIS Clima ML испанского производства является компактным устройством. Его функция основана на принципе газового расширения, на что реагирует чуткая газовая мембрана. Данный принцип работы делает терморегулятор Clima ML очень точным устройством, одним из самых быстрых по скорости реакции в своем классе.

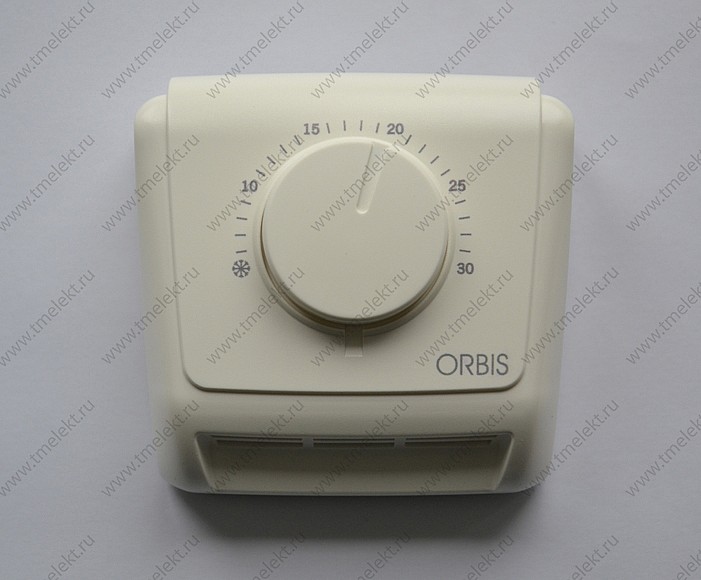

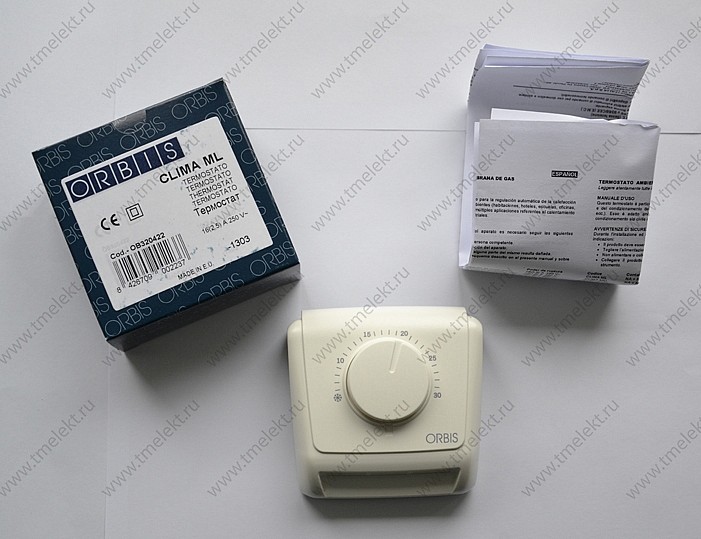

Терморегулятор ORBIS Clima ML для систем отопления и кондиционирования

Назначение терморегулятора ORBIS Clima ML

ORBIS Clima ML устанавливается для получения данных о температуре воздуха в помещении, контроля ее уровня, а также поддержания заданных температурных параметров. Чтобы данные были корректными и легкодоступными для визуального наблюдения, устройство монтируется на открытых участках стен. Прибор хорошо зарекомендовал себя в системе отопления греющий потолок.

Clima ML также можно использовать не только для управления системой отопления, но и для кондиционирования воздуха. Включение кондиционера происходит при повышение заданной температуры воздуха. В системах отопления включение отопительных приборов происходит при понижении заданной температуры воздуха.

Технические характеристики ORBIS Clima ML

  • Тип терморегулятора – механический.
  • Тип монтажа – накладной.
  • Программируемый режим – нет.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 3520 Вт.
  • Ток нагрузки, max – 16 A.
  • Диапазон регулирования температуры – 5–30 °С.
  • Погрешность регулирования – ±1 °С.
  • Встроенный датчик температуры – да.
  • Выносной датчик температуры – нет.
  • Степень защиты – IP 20.
  • Цвет – белый.
  • Габаритные размеры – 84 х 83 х 31 мм.
  • Вес брутто – 127 г.
  • Гарантия – 1 год.
  • Страна производитель – Испания.

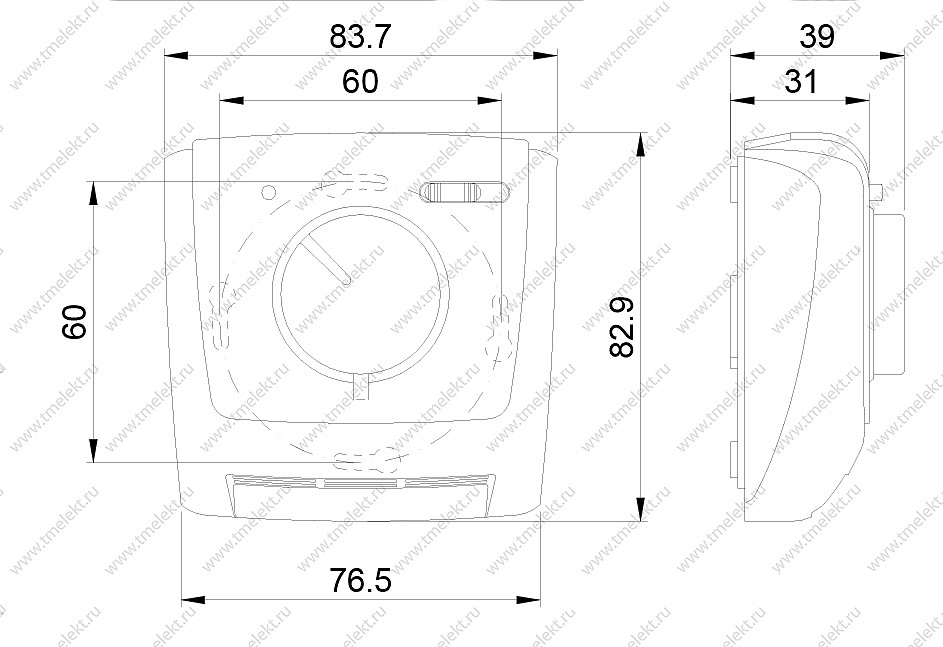

Габаритные размеры терморегулятора ORBIS Clima ML
Терморегулятор ORBIS Clima ML для системы отопления греющий потолок

Особенности установки ORBIS Clima ML

Прибор должен быть установлен на высоте от 1,0 до 1,2 метра от уровня пола. Не рекомендуется устанавливать прибор:

  • в непосредственной близости от оконных проемов и дверей;
  • внутри шкафов и других мебельных конструкций;
  • в местах, где на термостат ORBIS Clima ML могут падать прямые солнечные лучи;
  • вблизи нагревательных приборов (конвектор, газовая плита).

Также не следует устанавливать прибор в помещениях с высокой влажностью (баня, ванная комната). Обязательно следите за тем, чтобы устройство хорошо изолировалось от пыли и грязи в процессе ремонтных работ (обмотайте устройство пленкой, чтобы защитить).

Схема подключения ORBIS Clima ML для греющего потолка

Для подключения ORBIS Clima ML в системе отопления греющий потолок используются контакты 1 и 2.

  • На контакт 1 подключается фазный провод L.
  • С контакта 2 фаза L подается к пленочным электронагревателям.
  • Нулевой провод N к пленочным электронагревателям идет напрямую от силового электрощита.

Если мощность группы пленочных электронагревателей или других отопительных приборов превышает 2,2 кВт, рекомендуем при подключении применять модульный контактор.

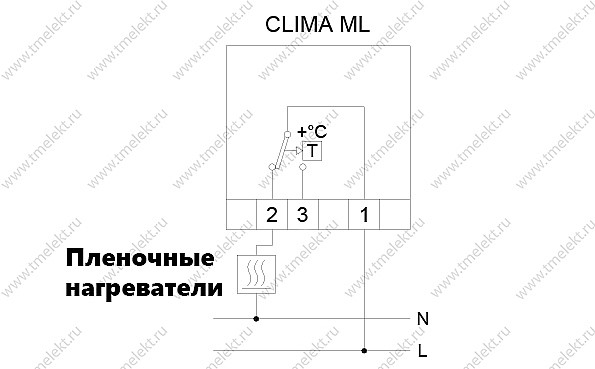

Схема подключения терморегулятора ORBIS Clima ML для греющего потолка

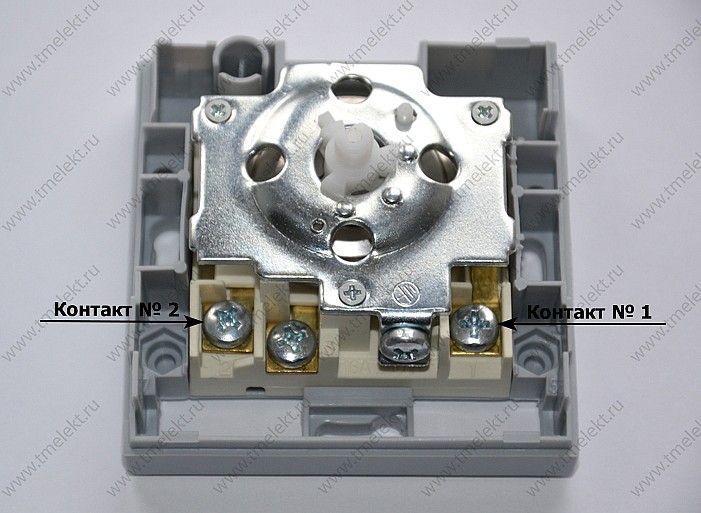

Схема подключения терморегулятора ORBIS Clima ML для греющего потолка – контакты для подключения

Схема подключения ORBIS Clima ML для кондиционера

Для подключения ORBIS Clima ML в систему кондиционирования помещения используются контакты 1 и 3.

  • На контакт 1 подключается фазный провод L.
  • С контакта 3 фаза L подается к кондиционеру.
  • Нулевой провод N к кондиционеру идет напрямую от силового электрощита.

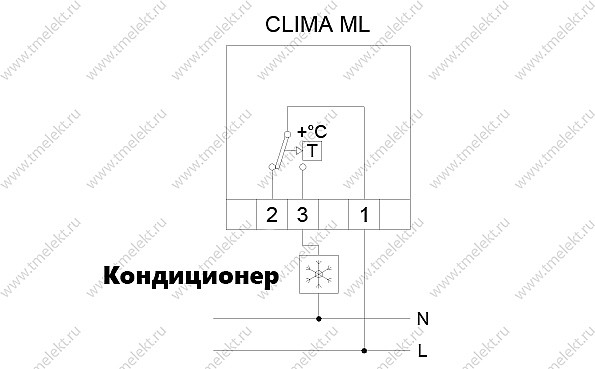

Схема подключения ORBIS Clima ML для кондиционера

Порядок монтажа ORBIS Clima ML

1. Вначале необходимо снять колесо управления (рукой либо поддеть отверткой и потянуть вверх колесо) и открутить крепежный винт лицевой панели ORBIS Clima ML.

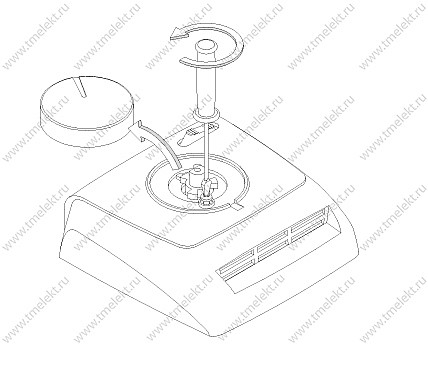

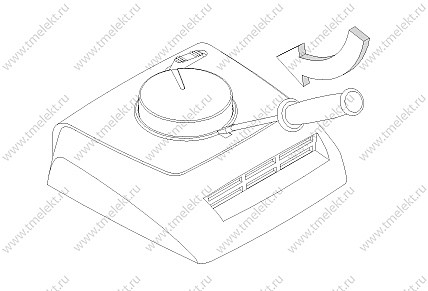

Разборка терморегулятора ORBIS Clima ML – снятие регулировочного колеса

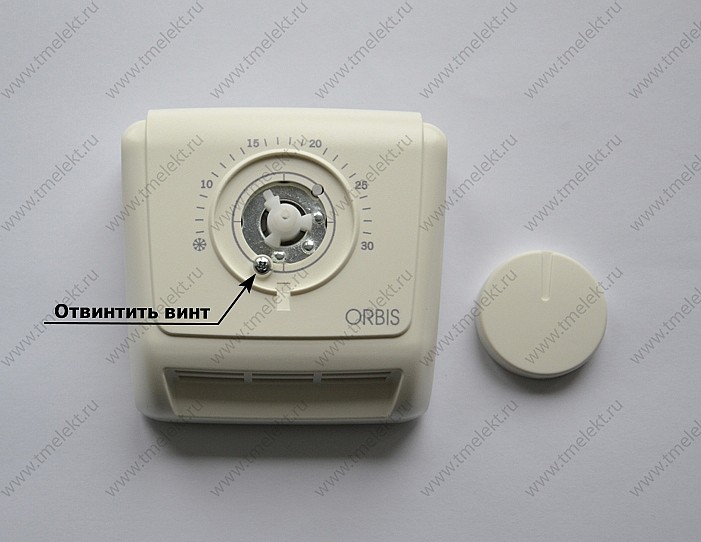

Разборка терморегулятора ORBIS Clima ML – откручивание винта крепления лицевой панели

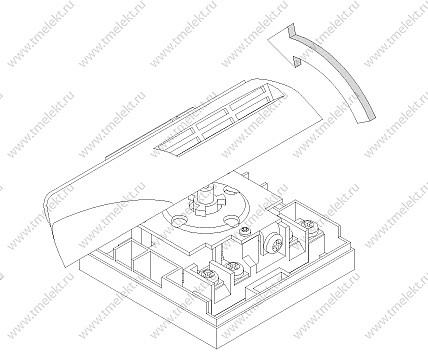

Разборка терморегулятора ORBIS Clima ML – снятие лицевой панели

Разборка терморегулятора ORBIS Clima ML

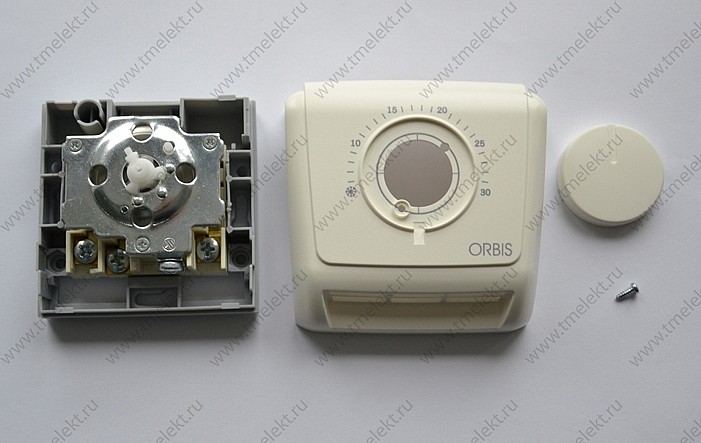

Терморегулятор ORBIS Clima ML в разобранном виде

2. Необходимо зафиксировать основание терморегулятора на стену саморезами или дюбель гвоздями.

3. Подключить провода согласно схеме подключения.

4. Установить назад лицевую панель терморегулятора, закрутить крепежный винт и поставить на место колесо управления.

Стандартная комплектация устройства

В комплект терморегулятора ORBIS Clima ML включены:
