Терморегулятор Cewal RQ10

Обзор механического терморегулятора Cewal RQ10. Так же как и испанский регулятор температуры Orbis Clima ML, итальянский терморегулятор Cewal RQ10 чрезвычайно надёжен, прост по конструкции и легко устанавливается. Внешне эти устройства заметно отличаются, однако по внутренним элементам и функционалу совершенно идентичны.

Механический терморегулятор Cewal RQ10 для систем отопления и кондиционирования

Принцип действия RQ10

Терморегулятор Cewal RQ10 используется для контроля температурного состояния помещения, включения и отключения отопительной системы для поддержания заданных параметров. Устанавливается в индивидуальные, офисные и даже производственные отопительные системы.

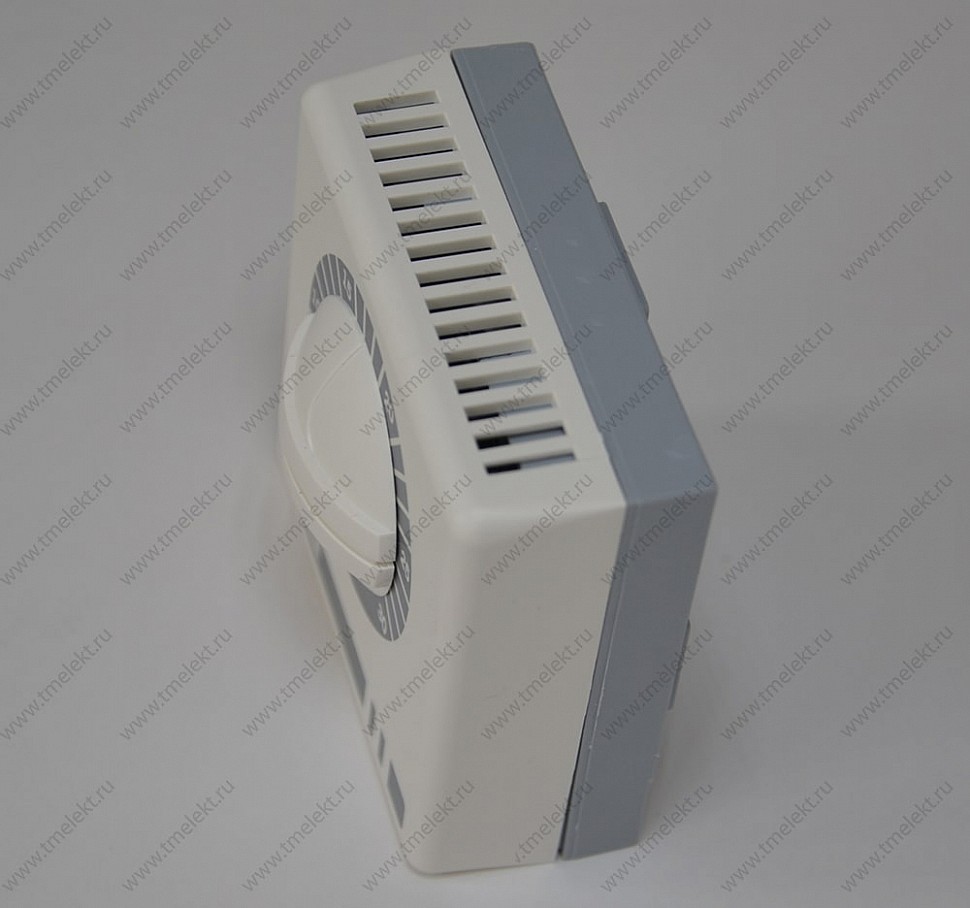

Внешний вид терморегулятора Cewal RQ10

Работает в автоматическом режиме по принципу расширения и сжатия газа (в газовой мембране) при нагреве в зависимости от температуры воздуха. Газовая мембрана устройства быстро и точно реагирует на изменение температурных условий.

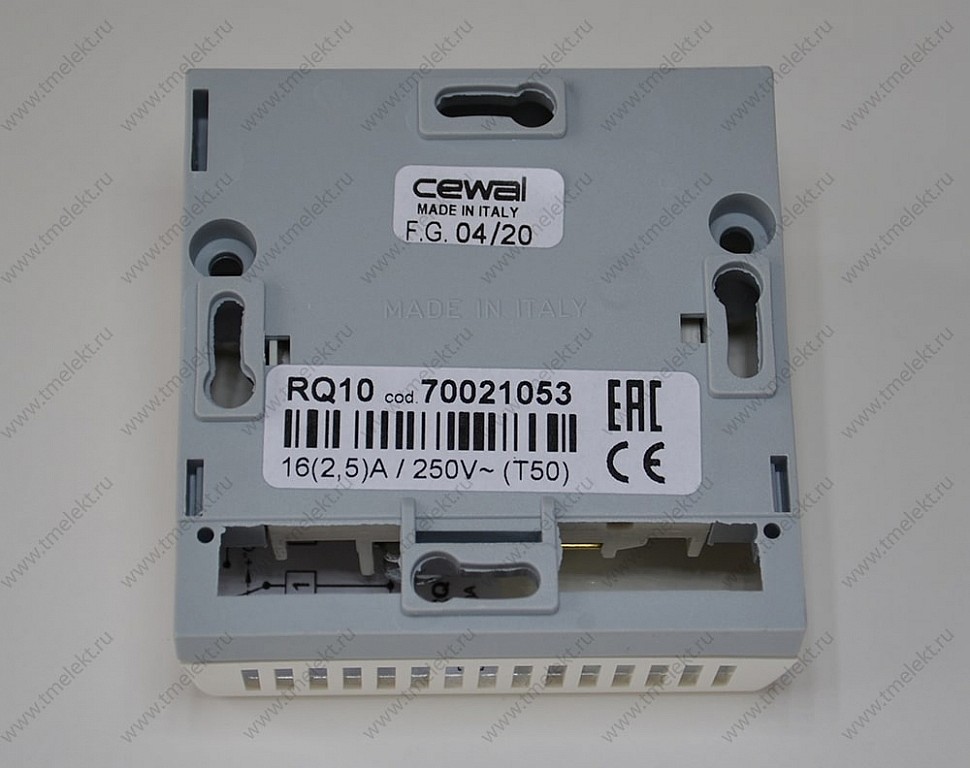

Терморегулятор Cewal RQ10 в разобранном виде

Cewal RQ10 также можно использовать не только для управления системой отопления, но и для кондиционирования воздуха. Включение кондиционера происходит при повышение заданной температуры воздуха. В системах отопления включение отопительных приборов происходит при понижении заданной температуры воздуха.

Терморегулятор Cewal RQ10 для греющего потолка

Технические характеристики Cewal RQ10

  • Тип терморегулятора – механический.
  • Тип монтажа – накладной.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 3520 Вт.
  • Ток нагрузки, max – 16 A.
  • Диапазон регулирования температуры – 5–30 °С.
  • Погрешность регулирования – ±1 °С.
  • Встроенный датчик температуры – да.
  • Выносной датчик температуры – нет.
  • Степень защиты – IP 20.
  • Цвет – бело-серый.
  • Габаритные размеры – 71 х 71 х 37.5 мм.
  • Вес брутто – 113 г.
  • Гарантия – 1 год.
  • Страна производитель – Италия.

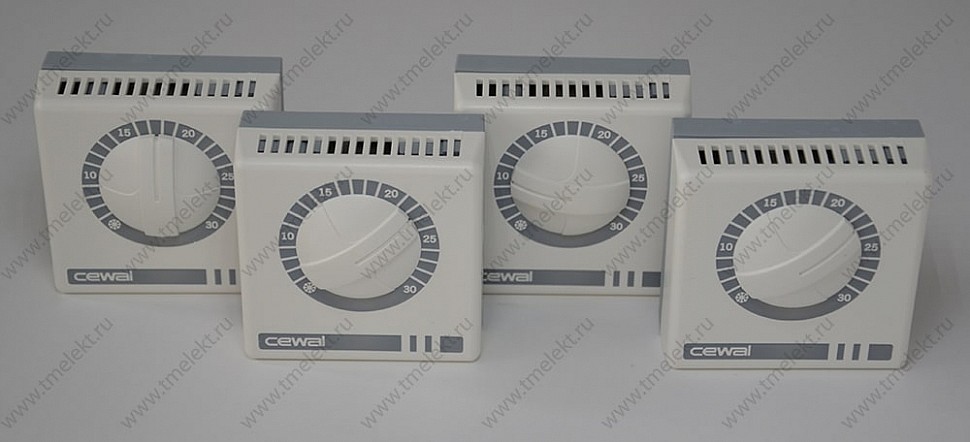

Терморегулятор Cewal RQ10

Схема подключения терморегулятора Cewal RQ10 для греющего потолка

Для подключения Cewal RQ10 в системе отопления теплый потолок используются контакты 1 и 2.

  • На контакт 1 подключается фазный провод L.
  • С контакта 2 фаза L подается к пленочным электронагревателям.
  • Нулевой провод N к пленочным электронагревателям идет напрямую от силового электрощита.
Схема подключения терморегулятора Cewal RQ10 для греющего потолка

Схема подключения терморегулятора Cewal RQ10 для кондиционера

Для подключения Cewal RQ10 в систему кондиционирования помещения используются контакты 1 и 3.

  • На контакт 1 подключается фазный провод L.
  • С контакта 3 фаза L подается к кондиционеру.
  • Нулевой провод N к кондиционеру идет напрямую от силового электрощита.
Схема подключения Cewal RQ10 для кондиционера

Комплект поставки

В комплект терморегулятора Cewal RQ10 включены:

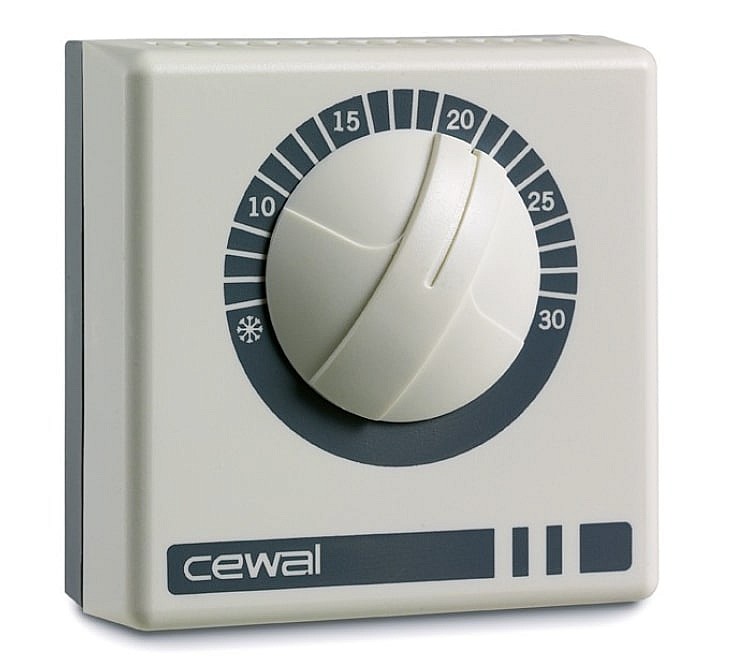

Механический терморегулятор Cewal RQ10

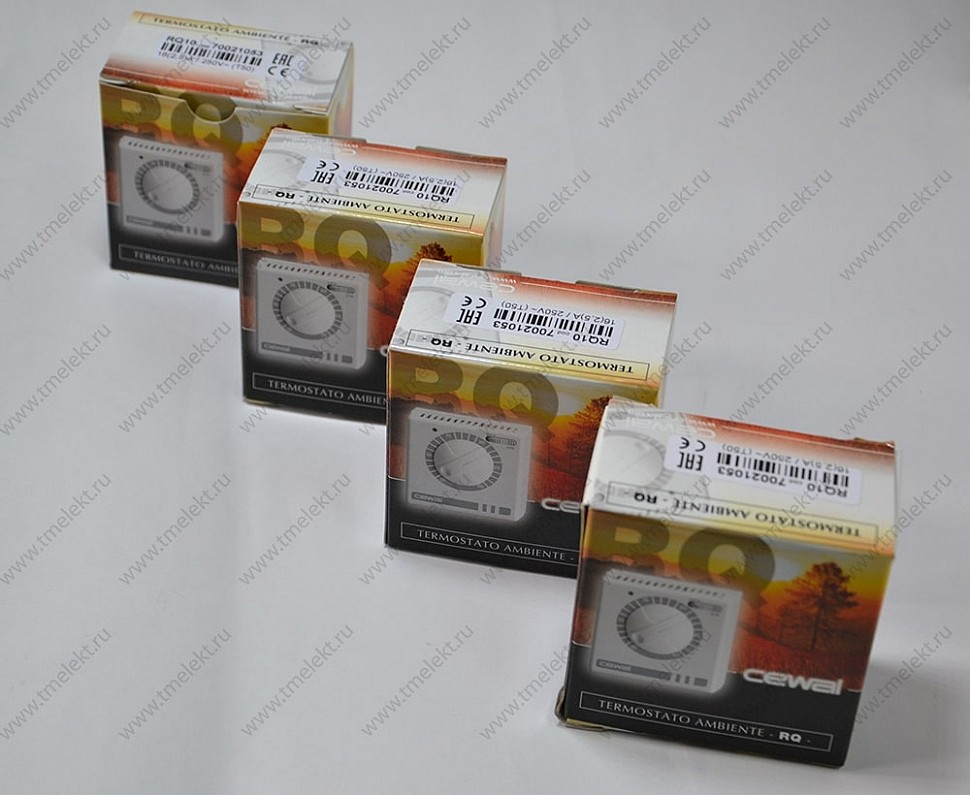

Терморегулятор Cewal RQ10 в упаковке
