Ответвитель ОВ-1 и ОВ-2

Ответвители ОВ-1 и ОВ-2 - соединители, с помощью которых обеспечиваются врезные контакты прямо на месте, в процессе монтажа пленочных электронагревателей. Нет необходимости зачищать провод и изолировать соединение.

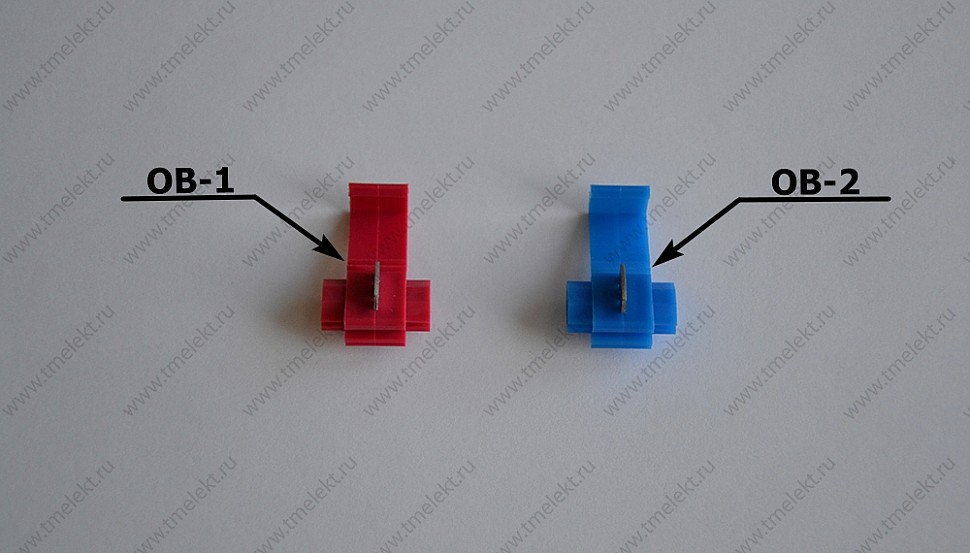

Ответвители, соединители ОВ-1 и ОВ-2

Отличий по назначению и принципам использования у ответвителей ОВ-1 и ОВ-2 нет. Они изготавливаются на одном производстве в одинаковых размерах, отличаясь лишь цветом, что исключает путаницу (ОВ-1 красный, а ОВ-2 синий).

Ответвители, соединители ОВ-1 и ОВ-2 – встроенный латунный нож

Принципиальное отличие только в диаметре соединяемых медных проводов. ОВ-2 используется для проводов сечением 1,5-2,5 кв.мм, а ОВ-1 для более тонких проводов с сечением 0,5-1,5 кв.мм.

Соединители ОВ-1 и ОВ-2 расфасовываются и поставляются в пачках по 100 шт., но минимальная партия заказа от 1 шт. каждого изделия.

Характеристики ОВ-1

  • Габаритные размеры – 19 x 16,6 x 9 мм.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Ток нагрузки, Iном – 10 А.
  • Сечение провода – 0,5-1,5 кв.мм.
  • Цвет – красный.
  • Вес нетто – 2 г.
  • Страна производитель – Россия.
Ответвители ОВ-1

Характеристики ОВ-2

  • Габаритные размеры – 19 x 16,6 x 9 мм.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Ток нагрузки, Iном – 16 А.
  • Сечение провода – 1,5-2,5 кв.мм.
  • Цвет – синий.
  • Вес нетто – 2 г.
  • Страна производитель – Россия.
Ответвители ОВ-2
Соединитель ОВ-2 в сравнении с монетой 10 копеек

Таблица выбора ответвителей-соединителей ОВ-1 и ОВ-2

В зависимости от типа пленочных электронагревателей, сечения используемых проводов и расчетной нагрузки греющего потолка, для подключения нагревателей к групповым линиям мы рекомендуем использовать следующие виды ответвителей.

Таблица № 1. Выбор ответвителей-соединителей ОВ-1 и ОВ-2.
Нагреватель Мощность группы нагревателей Сечение медного провода Марка ответвителя
ЗЕБРА ЭВО-300 до 1,6 кВт 1,5 кв.мм ОВ-1
ЗЕБРА ЭВО-300 от 1,6 до 3,5 кВт 2,5 кв.мм ОВ-2 с подмоткой*
Греющая пленка ТМ до 1,6 кВт 1,5 кв.мм ОВ-1 или ОВ-2
Греющая пленка ТМ
от 1,6 до 3,5 кВт 2,5 кв.мм ОВ-2

Расшифровка:

* ОВ-2 с подмоткой – для подмотки отводных проводов нагревателя используется провод ПВ3-1 x 1,5 кв.мм, см. фото ниже.

Этапы подмотки отводных проводов ЗЕБРА ЭВО-300 и монтаж ОВ-2

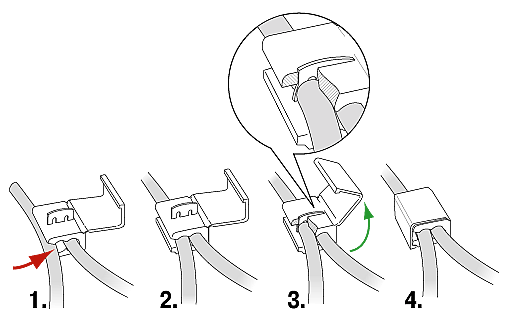

Монтаж ответвителя ОВ

Для подключения электронагревателей достаточно защелкнуть ОВ-1/ОВ-2 на месте контакта. Встроенный латунный нож прорезает изоляцию и плотно входит в провод.


Видео с канала: https://www.youtube.com/channel/UC8cMDluhHGfxxjIodF5ghRw

Монтаж ответвителя ОВ

Монтаж ответвителя ОВ – вставляется проходной провод, подводится отводной провод
Монтаж ответвителя ОВ – пассатижами утапливается контактный нож
Монтаж ответвителя ОВ – защелкивается верхняя крышка соединителя
