Блок управления отоплением ТР-102

Некоторые владельцы домов сталкиваются с проблемой недостаточности выделенной мощности и сомневаются, что смогут наладить полноценное отопление на основе пленочных электронагревателей. Специальный блок управления отоплением ТР-102 очень просто решает эту задачу.

Устройство рассчитано на работу с системой, которая поделена на четыре зоны. Каждая из них включается поочередно, поддерживая заданную температуру в помещении. Терморегулятор производит индикацию каждой контрольной зоны и регулирует температурный режим в ней. Блок ТР-102 дает возможность пользователю существенно ограничить максимальную подключаемую мощность пленочных электронагревателей на всем объекте, где установлено отопление.

Блок управления отоплением ТР-102

К примеру, при максимальной мощности системы 15 кВт блок управления отоплением ТР-102 ограничивает максимальную мощность нагревателей почти вдвое (до 60%), что составляет 9 кВт. Главным условием комфортного отопления при ограничении мощности должно быть в соответствии ее тепловым потерям объекта. В нашем примере при ограничении максимальной мощности до 9 кВт, максимальные тепловые потери не должны превышать 7 кВт.

Основные функции блока управления отоплением ТР-102

  • Поддерживает заданный режим в четырех отдельных тепловых зонах, включая нагреватели каждой из них циклически.
  • Блокирует управление зонами, которые не контролируются.
  • Отображает состояние каждой контролируемой зоны.
  • Указывает длительность контроля зоны на специальном индикаторе.
  • Блок ТР-102 способен сохранять настройки даже в случае отключения питания.
  • Программа работы устройства защищена от постороннего вмешательства.
  • Устройство способно передавать на ПК информацию о состоянии контролируемых зон (протокол Modbus RTU).
  • Программирование прибора осуществляется через ПК или специальными кнопками, расположенными на панели.

Устройство и принцип действия ТР-102

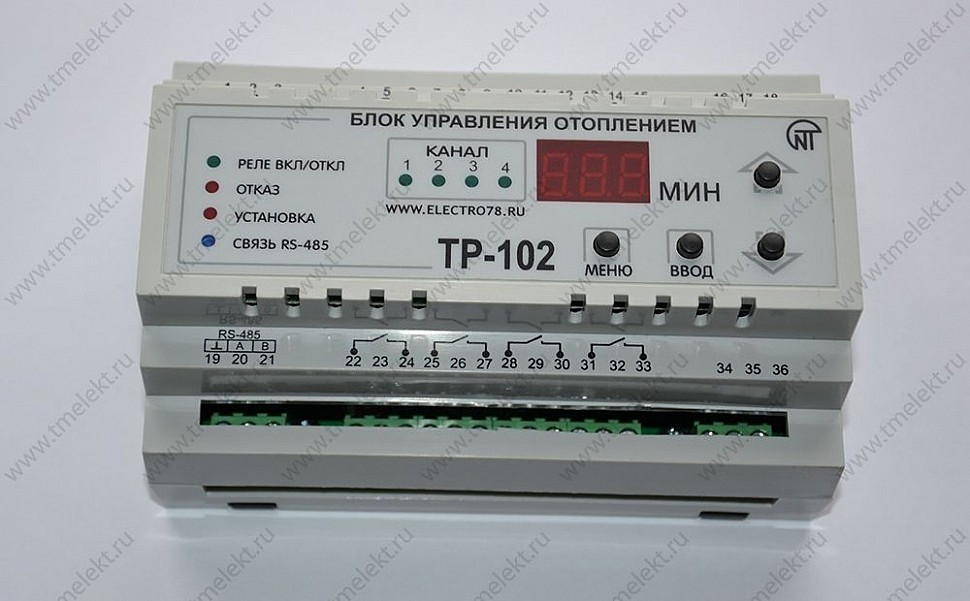

Блок изготовлен в корпусе из пластика, включает 9 связанных модулей типа S. Конструкция предназначена для последующей фиксации на DIN-рейку. Это очень компактный прибор, габаритные размеры блока управления отоплением ТР-102 90 х 139 х 63мм.

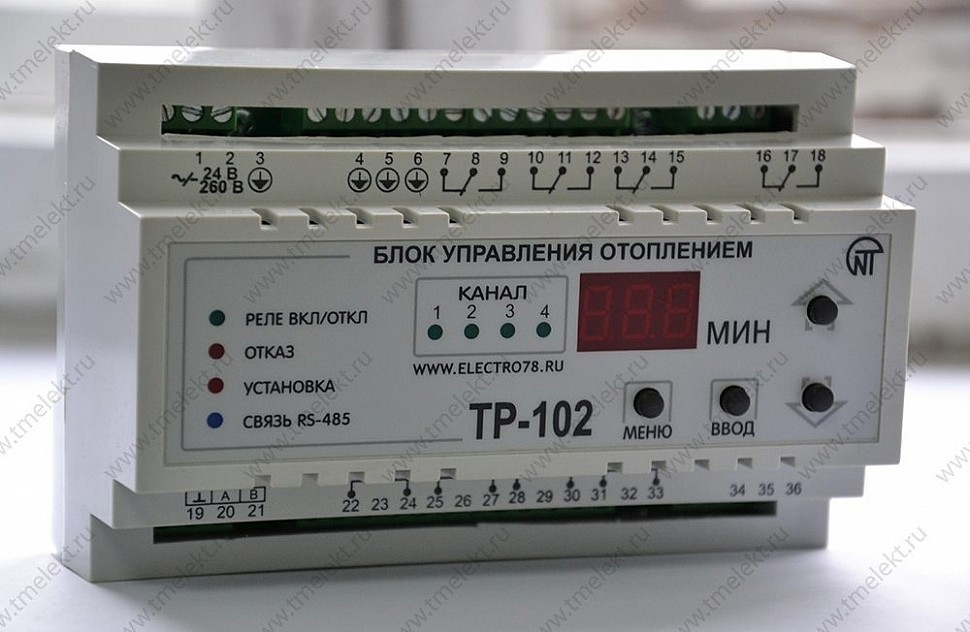

Блок ТР-102

При подключении к системе отопления устройство тестирует ее состояние, проводя опрос контрольных датчиков. При поступлении соответствующего сигнала (нормальное замыкание или размыкание контактов) с первого датчика, соответствующее ему реле (К1) включается, замыкаются контакты 8 и 9, а 7 и 8 размыкаются, остальные каналы (К2, К3 и К4) блокируются. Одновременно на индикаторе блока ТР-102 начинает отображаться отсчет времени.

Назначение прибора заключается в предотвращении одновременного включения нагревателей во всех тепловых зонах и управление их работой. Пока в контрольной зоне температура не достигнет заданного значения или не истечет запрограммированное на обогрев время, остальные зоны работать не будут.

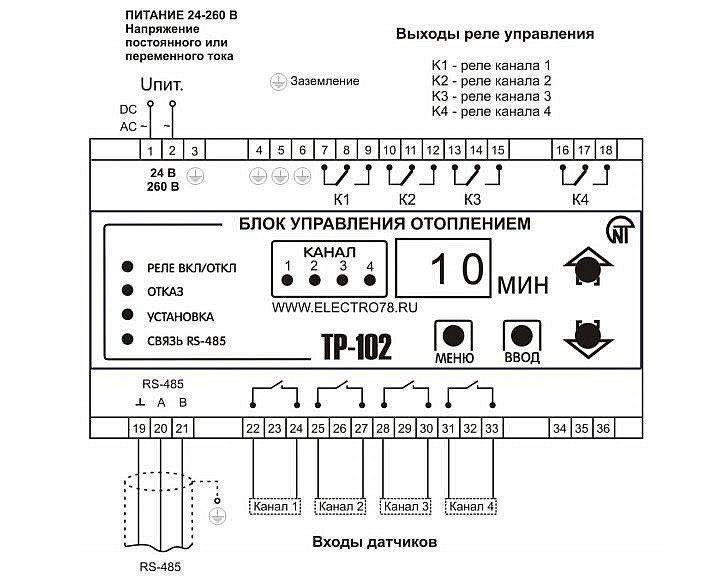

Блок управления отоплением ТР-102 – схема подключения

Когда заданное время (40 мин. по умолчанию) истечет или исчезнет сигнал с датчика (то есть будет достигнута заданная температура), прибор начнет контролировать второй датчик, затем третий и четвертый. В дальнейшем цикл повторяется по круговой системе. Если нет сигнала с одного из датчиков, прибор переключается на следующий по порядку.

Элементы блока управления отоплением ТР-102

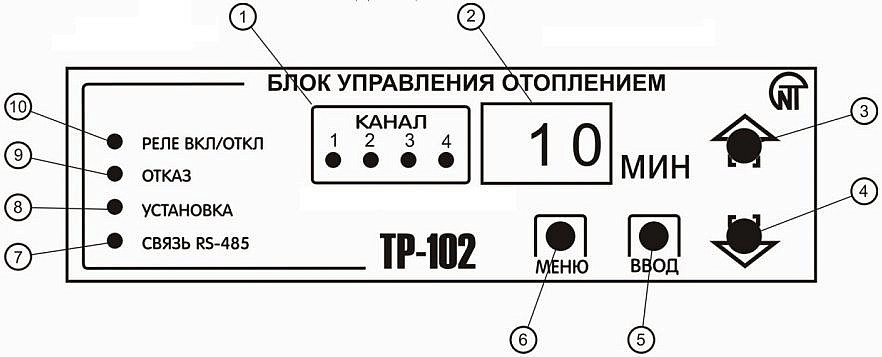

Блок ТР-102 – элементы управления ТР-102
  1. – индикатор, указывающий номер канала, находящегося под контролем;
  2. – цифровой индикатор времени на семь сегментов;
  3. – кнопка «вверх»;
  4. – кнопка «вниз»;
  5. – кнопка «ввод» (применяется для программирования прибора);
  6. – кнопка для просмотра параметров и программирования прибора;
  7. – индикатор активности связи по RS-485;
  8. – индикатор работы режима программирования;
  9. – индикатор, сигнализирующий об отказе устройства;
  10. – индикатор, сигнализирующий о включении/отключении реле нагрузки.

Требования и условия эксплуатации блока ТР-102

Блок управления отоплением ТР-102 универсален, он работает от напряжения 24-260 В и не зависит от полярности. Работа датчиков терморегулятора задается при программировании. Производитель гарантирует надежное функционирование прибора в широком диапазоне условий:

  • температура в пределах от -35 до 55 градусов по Цельсию;
  • хранение – от -45 до 70 градусов;
  • давление атмосферы – 84-106,7 кПа;
  • влажность (при t=35°С) – 30–80 %.

Средний срок эксплуатации блока управления отоплением ТР-102 не менее 10 лет. Производитель предоставляет гарантийные обязательства (с момента приобретения) на 36 месяцев, в случае:

  • соблюдения правил подключения;
  • отсутствия повреждений заводской пломбы;
  • соблюдения правил хранения и использования;
  • отсутствия повреждений корпуса (сколов, трещин и т.п.), следов вскрытия.
