Отопление каркасного дома своими руками

Все чаще будущие владельцы отдают предпочтение каркасным домам. Это сравнительно недорогое, удобное, надежное и экологичное жилье, которое очень хорошо утеплено. В основе утеплителя для каркасных домов лежит использование эковаты, которая по своей структуре является особым образом обработанной макулатурой.

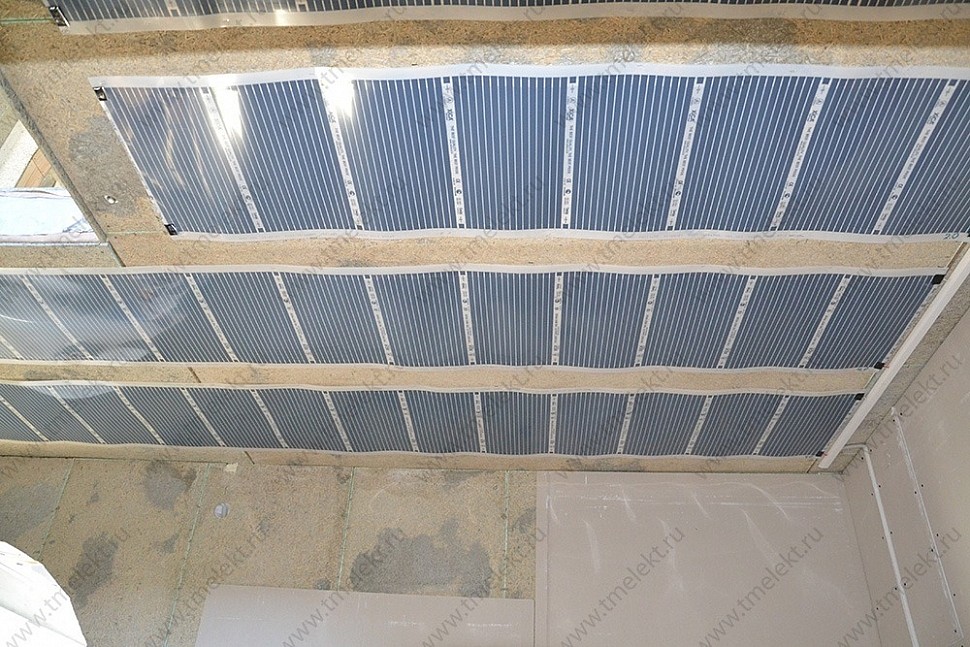

Отопление каркасного дома своими руками – греющая пленка ТМ

Однако качественная термоизоляция только часть проблемы, новому домовладельцу практически сразу приходится думать об эффективном отоплении каркасного дома. Современный рынок предлагает множество систем отопления каркасного дома электричеством или с помощью газового оборудования. Предлагаем подробней разобраться, как наладить отопление каркасного дома своими руками, причем выполнить эту работу максимально недорого, получить высокую надежность и минимальные усилия и затраты при дальнейшем обслуживании.

Отопление каркасного дома на основе греющей пленки ТМ

Согласно исследованиям специалистов и статистическим данным, греющая пленка ТМ, которая представляет собой низкотемпературный пленочный электронагреватель, сегодня позволяет изготовить идеальную систему отопления каркасного дома.

Отопление каркасного дома своими руками – греющая пленка ТМ

Во-первых, греющая пленка ТМ обеспечивает рекордный КПД – до 93 %. Это обусловлено отсутствием элементов, которые повышают теплопотери: труб, теплоносителя и т.п.

Во-вторых, это минимальные общие энергозатраты, которые ранее при отоплении каркасного дома электричеством были недостижимы. При установке системы на потолок достаточно использовать 70 % материала от общей отапливаемой площади.

При хорошей утепленности каркасных домов гарантирован минимальный расход электроэнергии на отопление. По расчетам специалистов, подтвержденных практикой, при использовании греющей пленки ТМ расход электроэнергии на каждый метр площади не превысит 10–15 Вт.

Отопление каркасного дома своими руками – греющая пленка ТМ

Преимущества греющей пленки ТМ в каркасных домах

Кроме высокого КПД систем на основе мягкого инфракрасного излучения, о котором мы уже говорили, такие системы имеют целый ряд преимуществ:

• абсолютная безопасность. Обычно отопление каркасного дома электричеством несет угрозу пожаров, поражения током, пересушивания воздуха внутри помещений и т.п. Но только не в случае использования пленочных материалов!
• бесшумность. Здесь не имеется трущихся деталей и циркулирующих жидкостей;
• простота монтажа. Даже человек с небольшим опытом сможет организовать отопление каркасного дома своими руками, используя подробную инструкцию. Нет ничего проще, чем закрепить пленку на идеально ровном потолке и подключить систему к электропитанию;
• экономичность и минимальное энергопотребление. В условиях, когда нет альтернативы электричеству, такое отопление каркасного дома станет идеальным решением;
• зонирование. Даже в одном помещении можно организовать несколько температурных зон для обеспечения комфорта;
• незаметность. Система декорируется практически любым материалом, который используется для отделки помещений (натяжной потолок, гипсокартон, фанера, евровагонка);
• автоматизация и отсутствие необходимости обслуживания. Данная система позволяет запрограммировать работу отопления каркасного дома, контролировать ее состояние даже в удаленном режиме.

Отопление каркасного дома своими руками – греющая пленка ТМ

Сколько будет стоить отопление в каркасном доме?

Предлагаем сделать предварительный расчет вместе. Возьмем одноэтажный каркасный дом общей отапливаемой площадью 100 кв.м. Здесь можно выделить 4 зоны с различной температурой. Устанавливая греющую пленку ТМ на потолок из расчета 70 % от общей отапливаемой площади, получаем 70 кв.м материала.

Кроме этого, нам потребуется 4 терморегулятора Orbis Clima ML. Для подключения отводных проводов и групповых силовых линий нужно 70–90 соединителей с врезным контактом Scotchlok 534 или ОВ-2. Если использовать пайку контактов, то соединители Scotchlok 534 не потребуются. Все перечисленные материалы можно приобрести в нашей компании:

• Греющая пленка ТМ: 700 руб./1 кв.м; 700х70 кв.м. = 49 000 руб.;
• терморегулятор Orbis Clima ML: 850 руб./1 шт.; 850х4 шт. = 3400 руб.;
• соединитель Scotchlok 534: 18 руб. 1 шт.; 18х90 шт. =1620 руб.;
• схема по подключению и размещению греющей пленки ТМ (бумажный и электронный вариант) – бесплатно;
• пошаговая инструкция по монтажу греющей пленки ТМ (электронный вариант на сайте) – бесплатно;
• доставка по территории России – не более 1700 руб. Отправка из Екатеринбурга.

Итого за материалы, оборудование и доставку: 55 720 руб.

Отопление каркасного дома своими руками – греющая пленка ТМ

Что для системы отопления в каркасном доме требуется дополнительно?

Чтобы выполнить отопление каркасного дома своими руками, по месту жительства вам будет необходимо приобрести (из расчета на дом площадью в 100 кв.м):

• провода ПВ 1–2,5 кв.мм: 200–230 пог. м – 3000 руб.;
• кабельные каналы 25x25 мм: 20–23 пог. м – 1300 руб.;
• гофра 20 мм: 20–50 пог. м – 250 руб.;
• распределительный щит на 12 модулей: 1 шт. – 400 руб.;
• автоматические выключатели: 5–7 шт. – 800 руб.;
• крепежные материалы (скобы, саморезы) – 250 руб.;
• непредвиденные расходы – 1000 руб.;
• электрик (прокладка проводов и кабельных каналов, подключение пленок, подключение терморегуляторов, работа в электрощите) – 7000–9000 руб. Работа электрика предусматривает только электротехническую часть, при наличии закрепленных полос греющей пленки ТМ на потолке. Если вы хорошо разбираетесь в электрике, то на последнем пункте можете сэкономить.

Итого за дополнительные услуги и материалы: 16 000 руб.

Отопление каркасного дома своими руками – Терморегулятор Orbis Clima ML

Обратите внимание, что в список дополнительных материалов и оборудования, которое вам необходимо докупить, мы не включили фольгированный изолон (пенофол) толщиной 3 мм. Каркасные дома имеют очень хорошее утепление, это касается и потолка, где будет установлена греющая пленка ТМ. Поэтому в целях экономии можете не использовать фольгированный изолон, и без него в каркасных домах система прекрасно работает.

Таким образом, система отопления каркасного дома своими руками на площади в 100 кв.м обойдется в 71 720 руб.

Самостоятельное проведение монтажа и подключения будет длиться 4-6 дней, наши специалисты выполнят его за 2-3 дня с предоставлением гарантии качества работ.

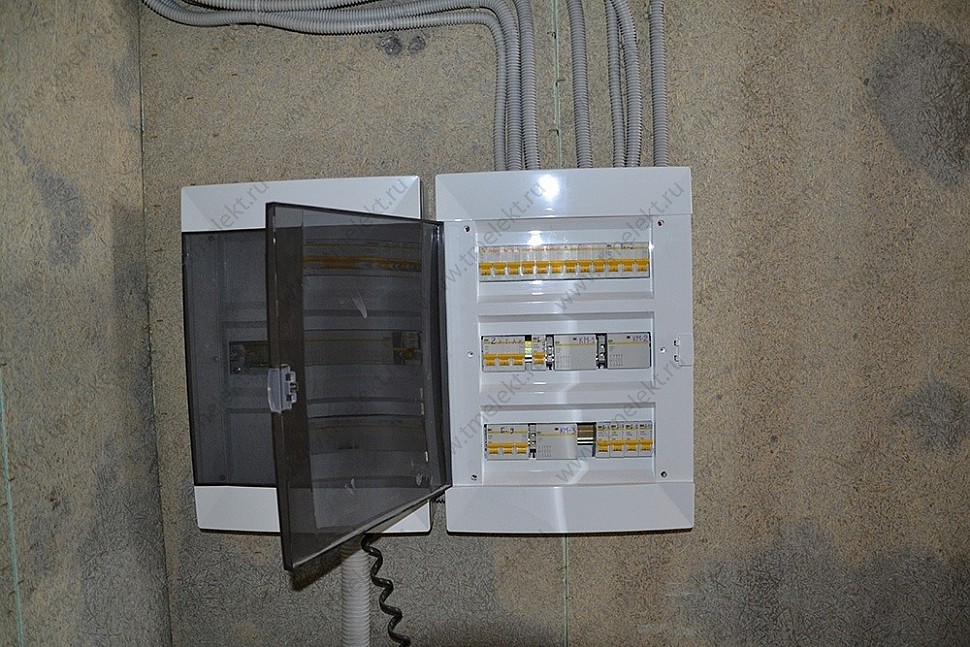

Отопление каркасного дома своими руками – Распределительный щит

Как заказать систему отопления?

В произвольной форме сообщите нам следующие данные:

1. Характеристики ограждающих конструкций. Пример: каркасный дом, стены 150 мм, эковата;
2. Линейные размеры помещения, высота потолка. Желательно план дома, например, нарисованный от руки. Если есть балки перекрытия, печь и другие помехи на потолке, то необходимо их отобразить в плане.

Отопление каркасного дома своими руками – План каркасного дома с линейными размерами

Обратите внимание, что мебель в доме, которая не мешает работе системы отопления, указывать не нужно (это кровать, столы, стулья, шкафы, бытовая техника и т.д.);
3. Указать выделенную мощность на дом. Пример: выделенная мощность – 15 кВт;
4. Контакты: ФИО, телефон, реквизиты фирмы или вашего паспорта для заключения договора, город доставки, желаемую транспортную компанию и способ оплаты. Пример:

• Иванов Иван Иванович +7 922 111-00-00;
• паспорт: 4509, 129078, выдан УФМС России в г. Москва 12.10.2007;
• место жительства: г. Москва, ул. Московская, д. 45Г, кв. 40;
• Прошу осуществить доставку до г. Москва транспортной компанией «Деловые линии», оплата на карту СберБанка РФ.

Всю необходимую информацию отправьте на любой электронный ящик, указанный в разделе «Контакты». Мы получим ваши данные, обработаем и обязательно ответим в кратчайшие сроки.

Доставка материалов и оборудования

Мы работаем по всей России. Отправку заказа осуществляем по согласованию, используя следующие транспортные компании: «Кит», «ПЭК», «Деловые линии», «Почта России». Рассмотрим ваш вариант доставки любой другой транспортной компанией.

Информацию по доставке в страны СНГ можете получить по телефону: +7 (922) 126-71-11.
