Терморегулятор 70.16

Обзор электронного терморегулятора 70.16 для греющего потолка и других отопительных приборов.

Терморегулятор 70.16 для систем обогрева

Назначение терморегулятора 70.16

Назначение терморегулятора 70.16 заключается в контроле температурного состояния отапливаемых помещений и управлении работой нагревателей. Это комнатный прибор, работающий по электромеханическому принципу.

Терморегулятор 70.16 – комплектация регулятора

70.16 работает в автоматическом режиме, четко поддерживая заданную температуру в помещении.

70.16 для системы отопления греющий потолок

Технические характеристики 70.16

  • Тип терморегулятора – электронный.
  • Тип монтажа – встраиваемый.
  • Программируемый режим – нет.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 3520 Вт.
  • Ток нагрузки, max – 16 A.
  • Потребляемая мощность терморегулятора – 5 Вт.
  • Диапазон регулирования температуры – 5–40 °С.
  • Погрешность регулирования – ±0.5 °С.
  • Встроенный датчик температуры – да.
  • Выносной датчик температуры – нет.
  • Степень защиты – IP 20.
  • Цвет – белый/кремовый.
  • Габаритные размеры – 86 х 86 х 50 мм.
  • Вес брутто – 143 г.
  • Гарантия – 1 год.
  • Страна производитель – КНР.

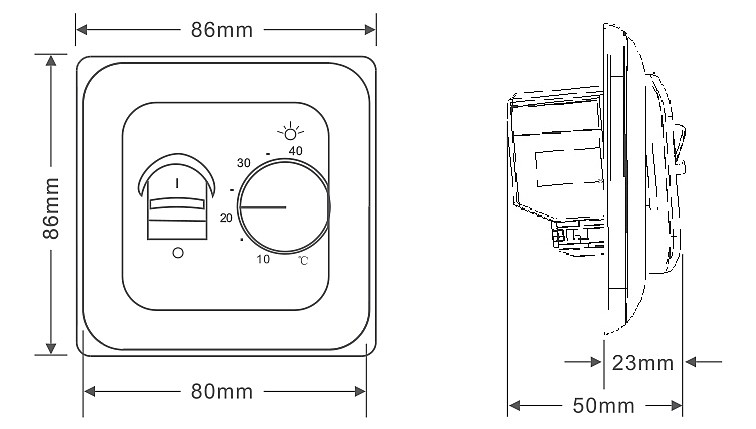

Габаритные размеры терморегулятора 70.16

Описание устройства 70.16

В отличие от 70.26 терморегулятор 70.16 для систем обогрева оснащен встроенным в корпус воздушным датчиком температуры, а выносной датчик в конструкции прибора не предусмотрен. Прибор имеет компактный корпус. Встроенный светодиодный индикатор красного цвета на наружной панели сигнализирует о том, что 70.16 включен, и на отопительные приборы подается питание.

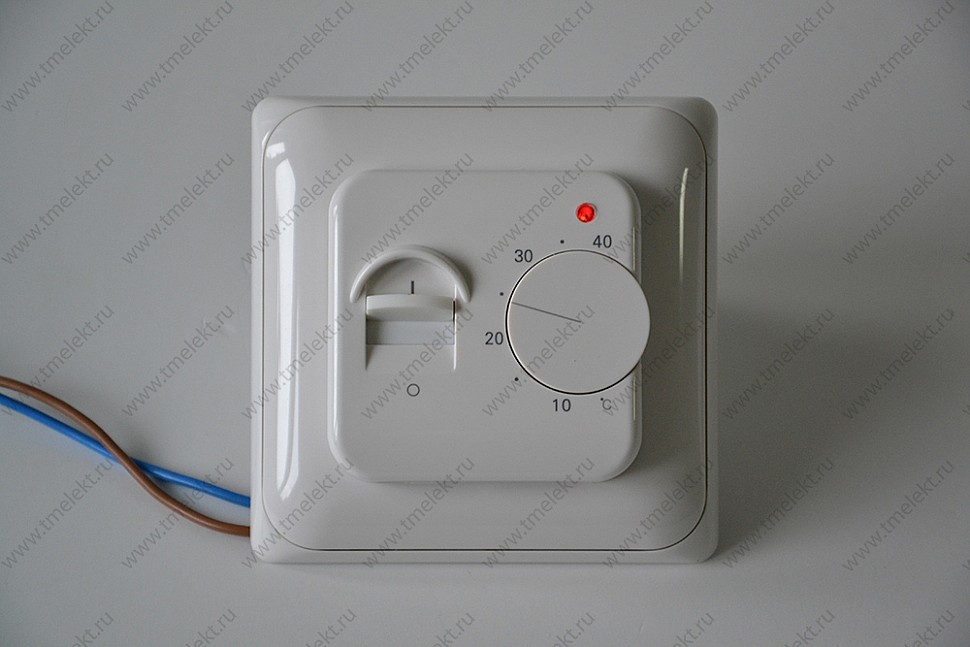

Терморегулятор 70.16 в рабочем состоянии, горит красный индикатор

На корпусе справа расположено колесо для выставления температуры воздуха в помещении. С левой стороны установлена механическая клавиша включения/выключения.

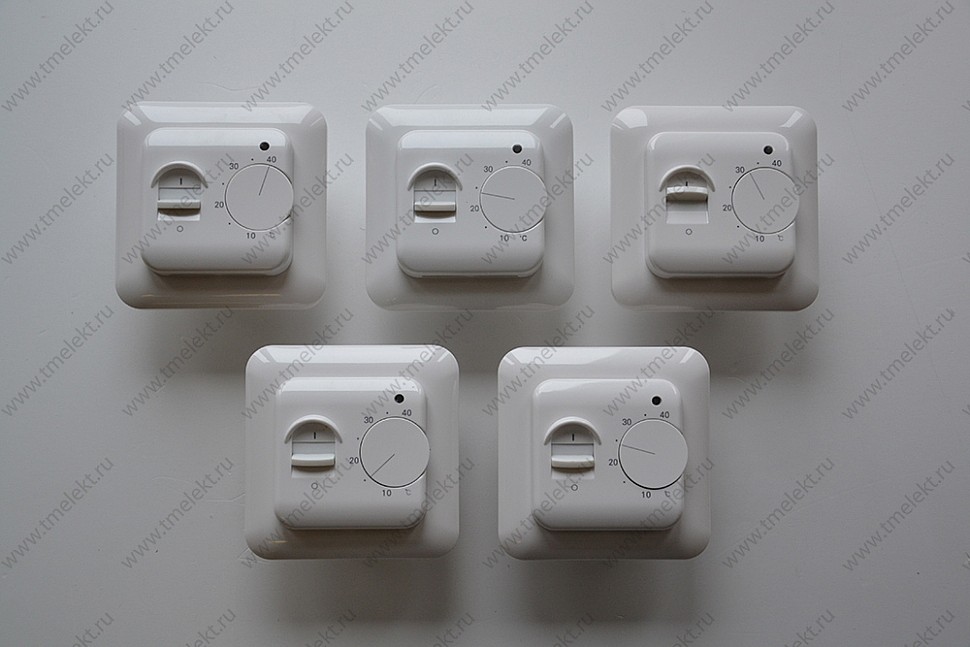

Панель управления 70.16

Также на корпус нанесена понятная пользователю графическая информация, предельно упрощающая работу с настройками. Управляющий прибор универсален, имеет стандартные размеры, для его подключения не понадобятся специальные переходники.

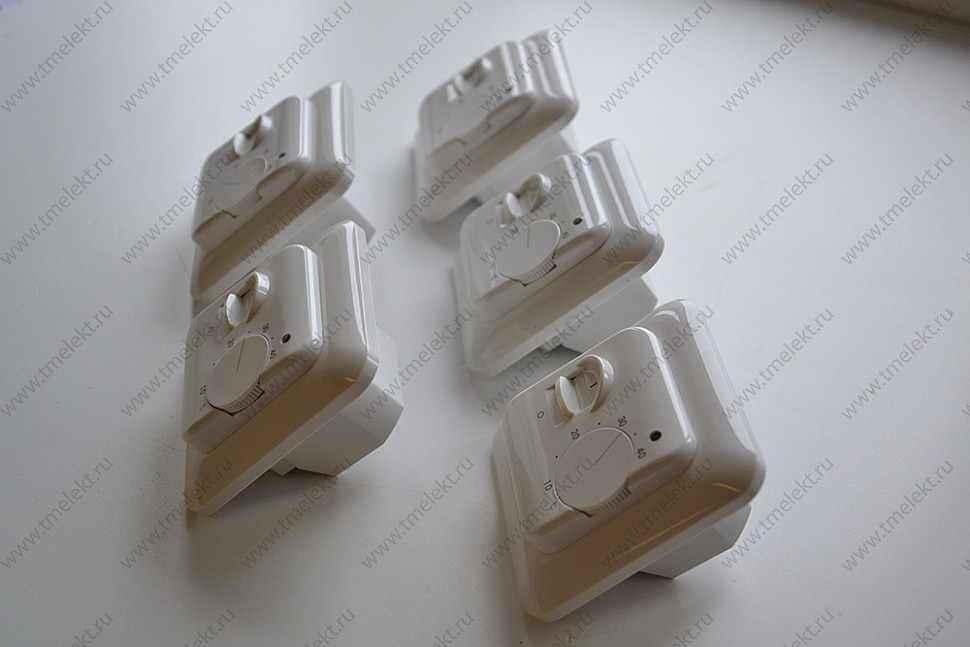

70.16 – терморегуляторы для пленочных электронагревателей

Схема подключения терморегулятора 70.16

При подключении терморегулятора 70.16 фазный провод от электрощита подводится к контакту № 1 управляющего прибора. Далее к контакту № 2, который указан на приведенной схеме, подключается нулевой провод. Фазный провод, который идет на отопительные приборы (пленочные электронагреватели), должен быть подключен к указанному на схеме контакту № 4 терморегулятора. Нулевой провод к электронагревателям идет от электрощита напрямую.

Схема подключения терморегулятора 70.16 в системе отопления греющий потолок

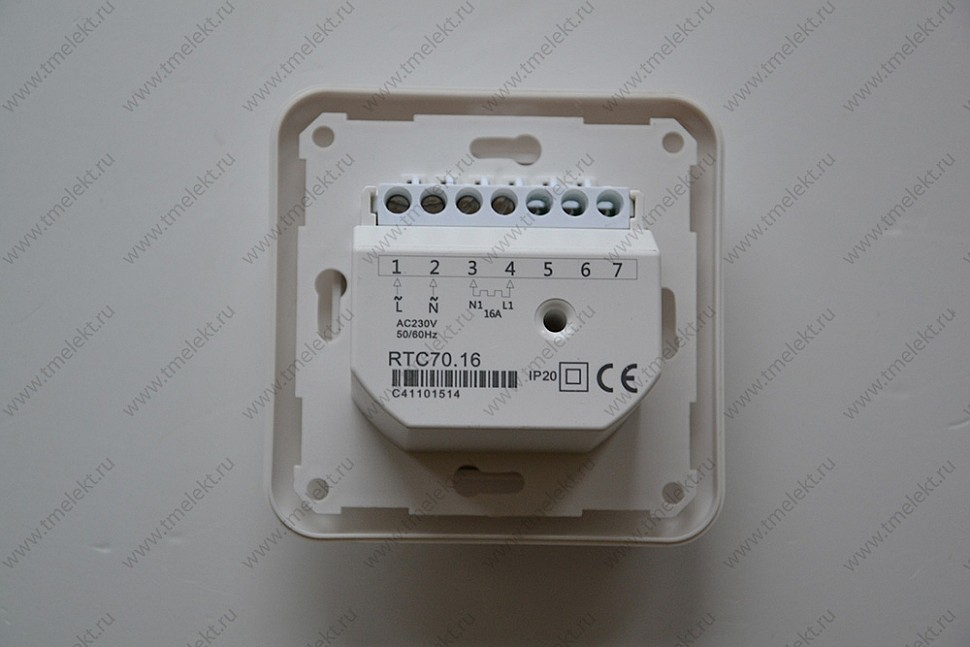

Терморегулятор 70.16 – контакты для подключения

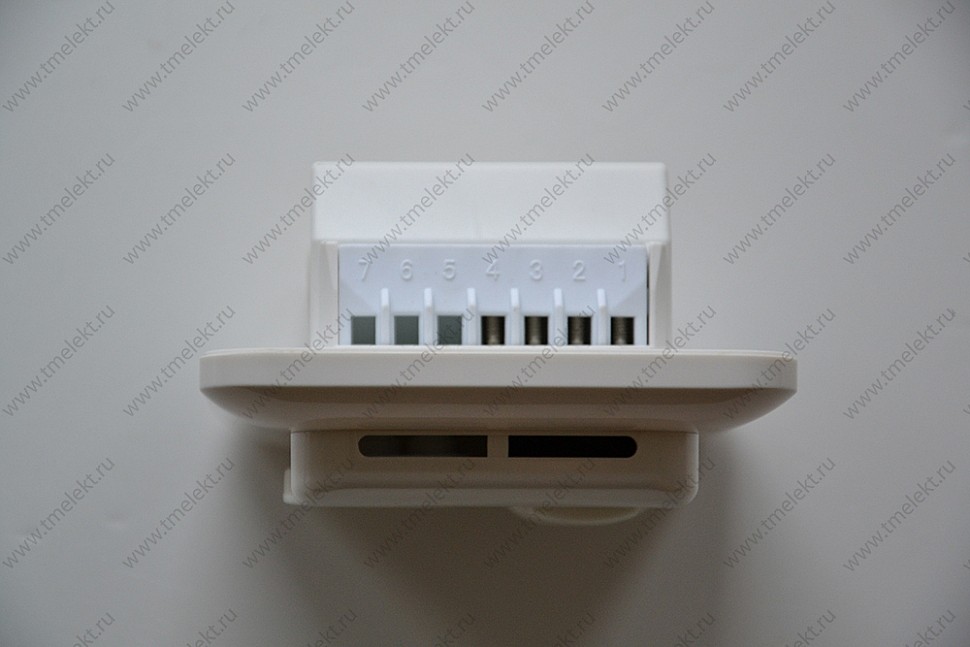

Терморегулятор 70.16 – нумерация контактов для подключения

Обратите внимание! Перед выполнением подключения терморегулятора 70.16 необходимо обязательно учесть расчетную нагрузку нагревателей. Терморегулятор рассчитан на максимальную нагрузку в 16 А. Это максимальный показатель, который выдерживает терморегулятор, поэтому мы настоятельно рекомендуем следующее. Если по расчетным параметрам нагрузка на отопительные приборы будет больше, чем 10 А, включите в схему подключения модульный контактор. Это будет дополнительной гарантией безопасности работы электронагревателей и системы в целом.

Порядок монтажа 70.16

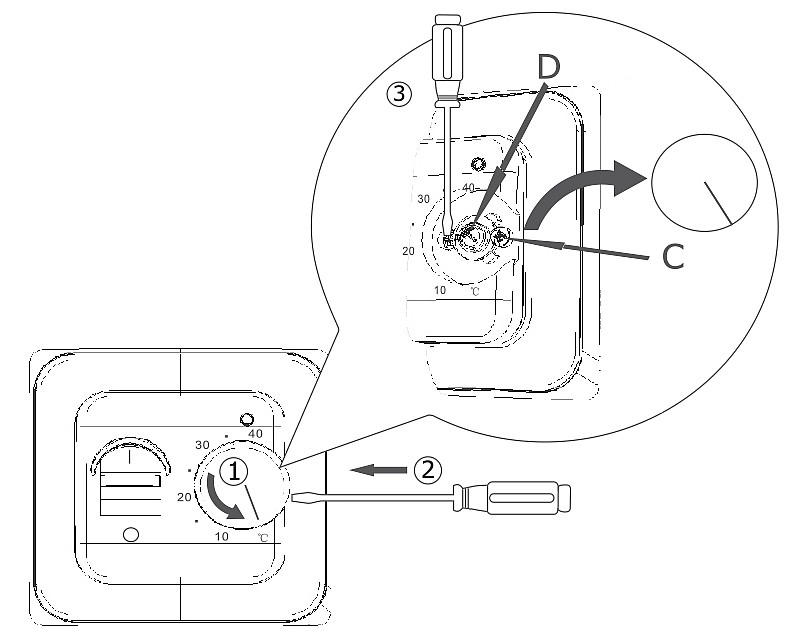

1. Перед монтажом вначале следует снять ручку управления, открутить винт крепежа D и снять крышку корпуса. Винт С трогать не следует, он предназначен исключительно для регулировки управляющего прибора.

Порядок монтажа терморегулятора 70.16 – снятие ручки и крышки регулятора

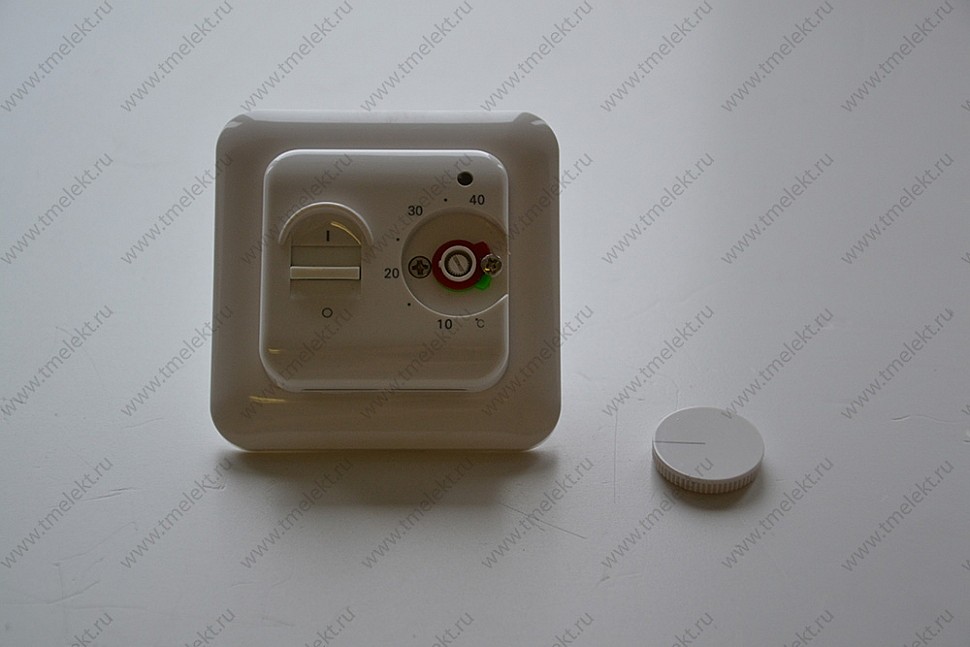

Ручка регулятора и механизм регулирования диапазона температур

2. Подключаем поочередно провода, руководствуясь схемой, затем помещаем терморегулятор в монтажную коробку и фиксируем крепежными винтами.

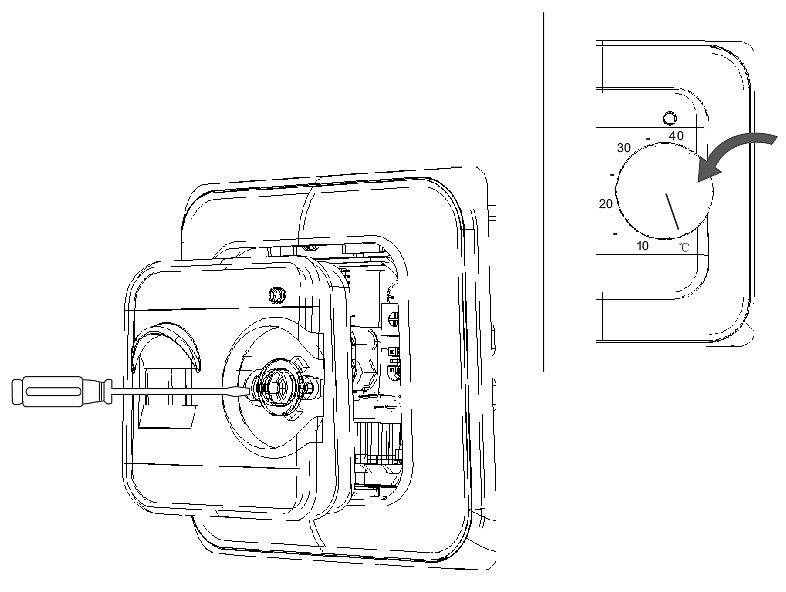

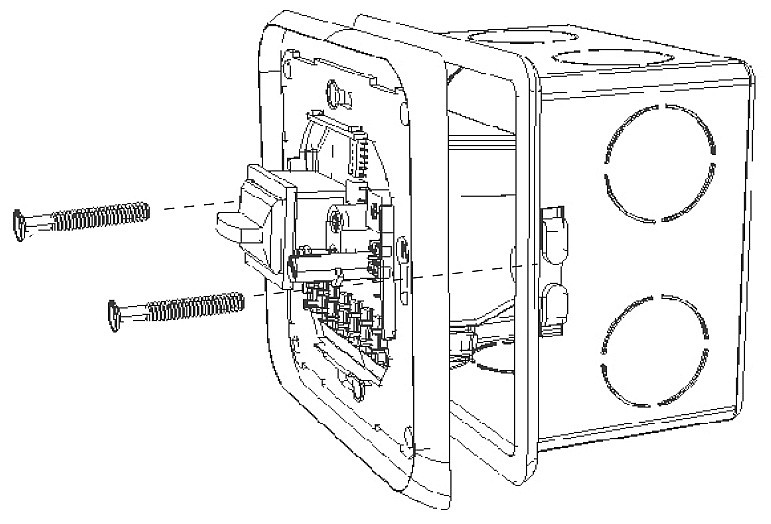

Порядок монтажа терморегулятора 70.16 – подключение и установка в монтажную коробку

3. Ставим на место крышку корпуса и ручку управления.

Порядок монтажа терморегулятора 70.16 – установка крышки и ручки регулятора на место

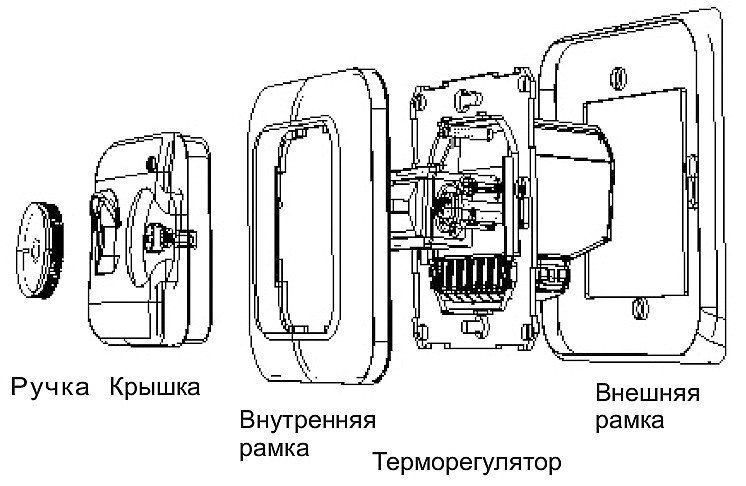

Схема сборки терморегулятора 70.16

Стандартная комплектация устройства

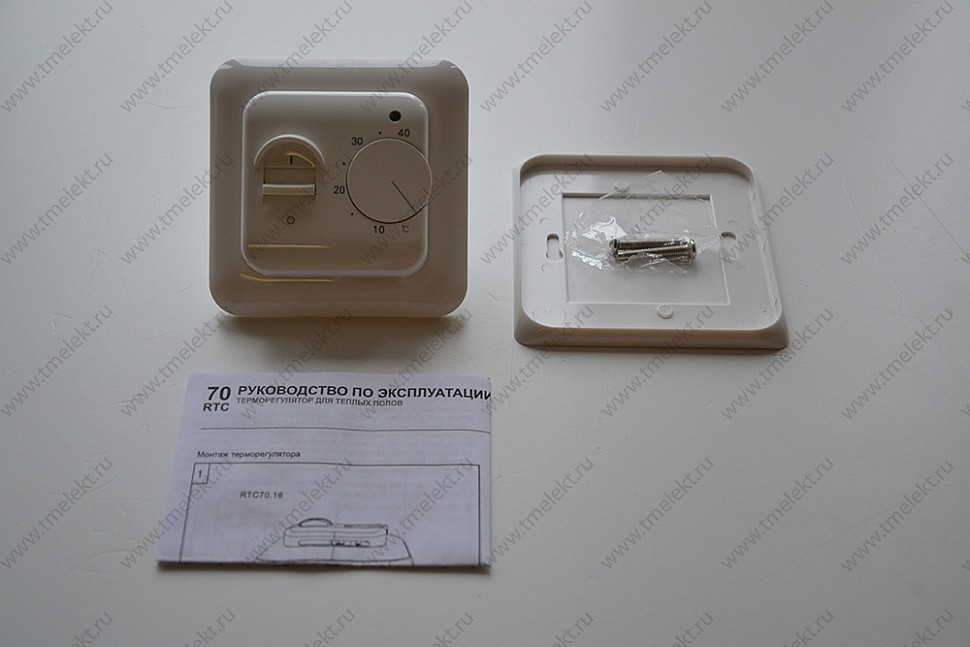

В комплект терморегулятора 70.16 включены:

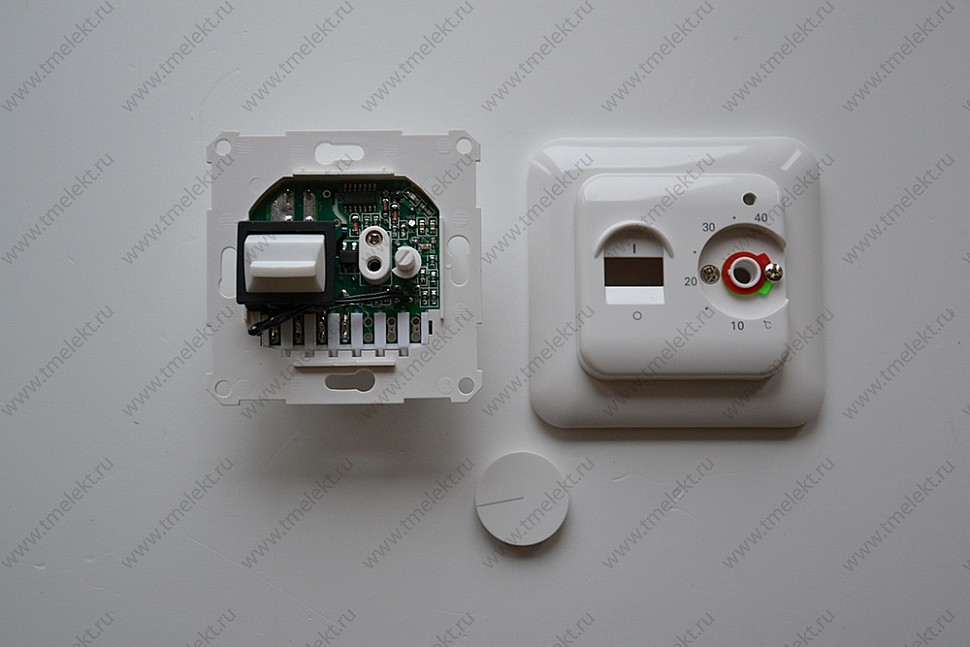

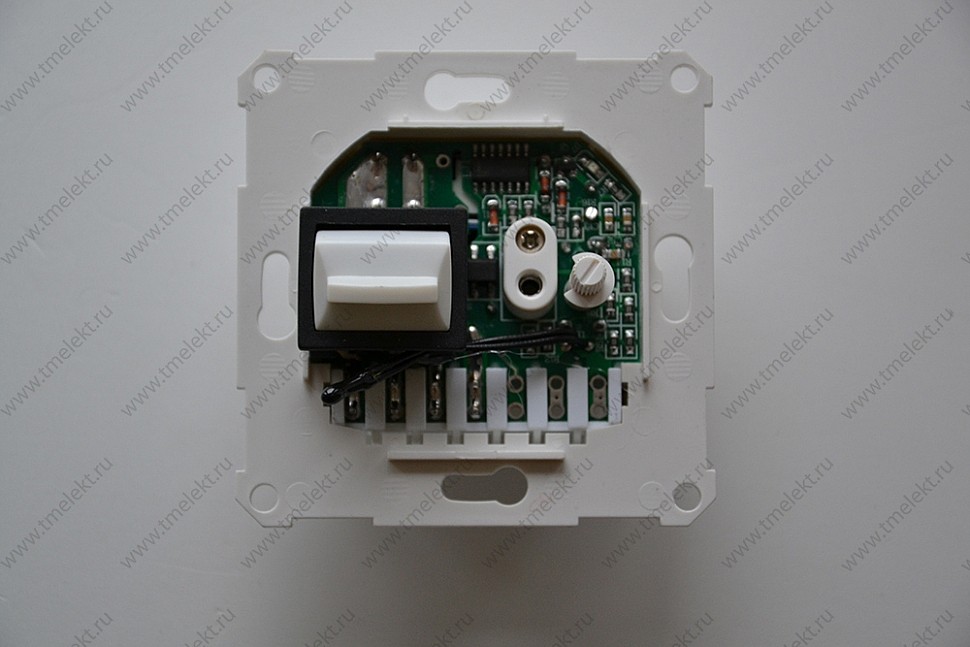

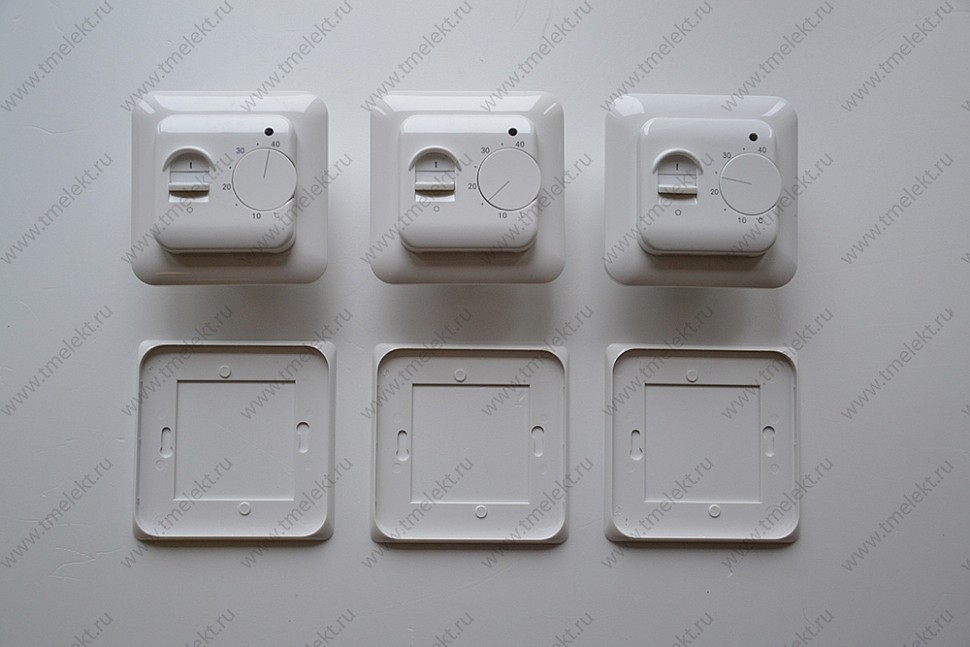

Терморегулятор 70.16 в разобранном виде
Терморегулятор 70.16 для систем обогрева

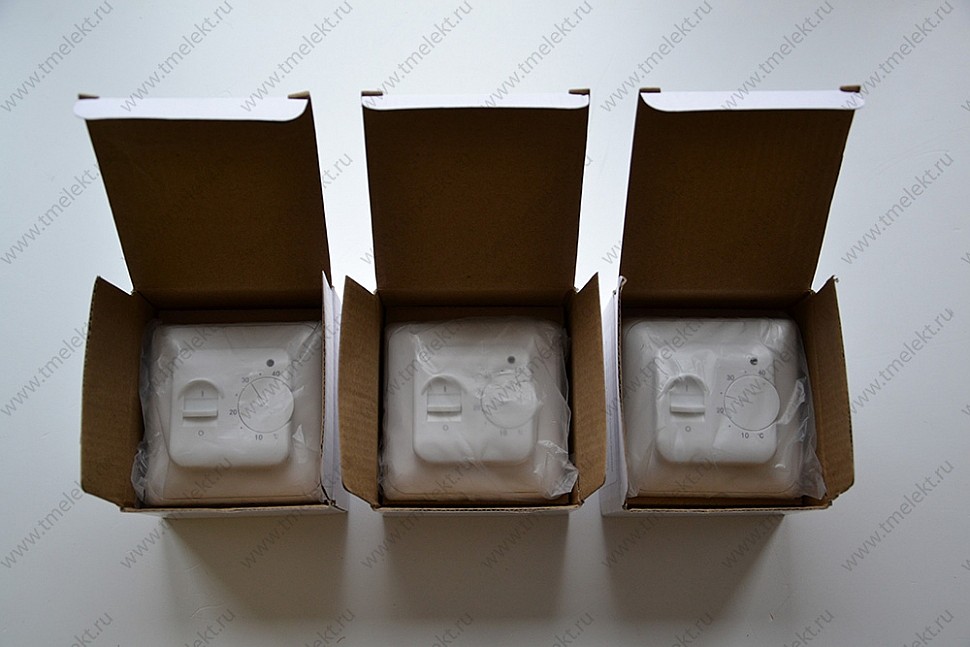

Терморегулятор 70.16 – упаковочная коробка

Последние комментарии

  • Nikit83 14 октября 2019
    Здравствуйте.
    Можете проконсультировать по подключению термостата RTC 70.16? На схеме подключения не понятно, как подключается ноль к нагревателям?
  • ТМК «Тёплый Мир Электро» 14 октября 2019
    Добрый день!
    Данный терморегулятор 70.16, со встроенным воздушным датчиком, применяется для управления нагревателями, установленными на потолке. В схеме подключения пленочные нагреватели обозначены прямоугольником с надписью ПЛ. На контакт 1 подается фаза L, на контакт 2 подается ноль N. С контакта 4 фаза подается на нагреватели ПЛ. А так как нагреватели установлены на потолке, то удобнее ноль к ним подвести напрямую от щита, не опускаясь вниз через термостат, как и обозначено у нас на схеме.
